6.2 Pr
incipes des f
onctions de cont
our
nag
e
Créer des séquences de programme avec les touches de
contournage
Avec les touches de fonction de contournage grises, vous ouvrez le
dialogue conversationnel Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

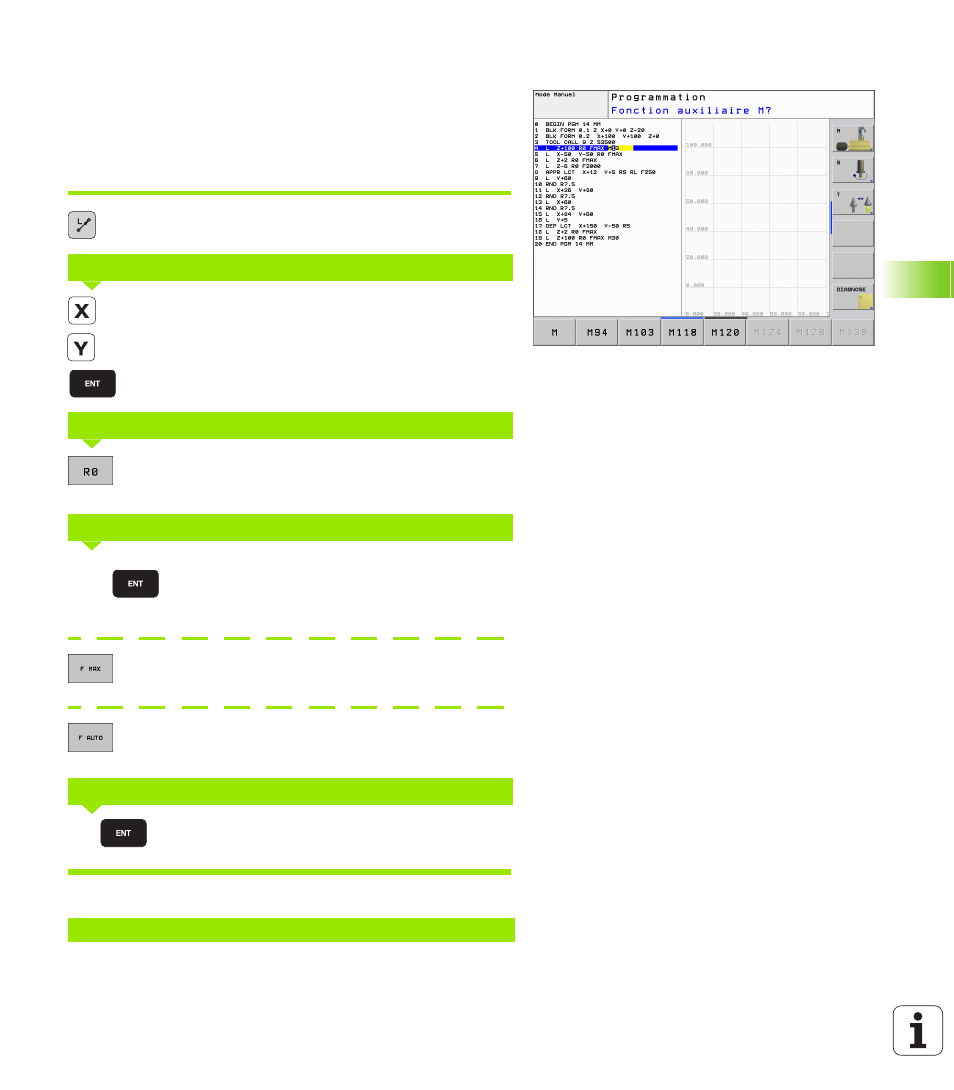

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: Ex. Droite
Introduire les coordonnées du point final de la droite
Sélectionner la correction de rayon: Par exemple,
appuyer sur la softkey R0; l'outil se déplace sans
correction de rayon
Introduire l'avance, valider avec ENT: Ex. 100 mm/
min. Avec la programmation INCH: L'introduction de
100 correspond à l'avance de 10 pouces/min.
Se déplacer en rapide: Appuyer sur la softkey FMAX
Déplacer l'outil avec l'avance définie dans la
séquence TOOL CALL: Appuyer sur FAUTO
Introduire la fonction auxiliaire, par ex. M3 et fermer
le dialogue avec la touche ENT
Ligne dans le programme d'usinage
COORDONNÉES?
CORR. RAYON: RL/RR/SANS CORR.:?
AVANCE F=? / F MAX = ENT
FONCTION AUXILIAIRE M?
L X+10 Y+5 RL F100 M3
10
5
100
3
