32 1 Introduction
1
.2 Ecr
a
n et panneau de commande
Définir le partage de l'écran
L'utilisateur sélectionne le partage de l'écran: Ainsi, par exemple, la
TNC peut afficher le programme en mode de fonctionnement
Programmation dans la fenêtre de gauche alors que la fenêtre de
droite représente simultanément un graphisme de programmation.
On peut aussi représenter l’affichage d’état dans la fenêtre de droite
ou le programme seul à l'intérieur d'une grande fenêtre. Les fenêtres
pouvant être affichées par la TNC dépendent du mode sélectionné.
Définir le partage de l'écran:
Appuyer sur la touche de commutation de l'écran: Le
menu de softkeys indique les partages possibles de
l'écran, cf. „Modes de fonctionnement”, page 33
Choisir le partage de l'écran avec la softkey
Panneau de commande

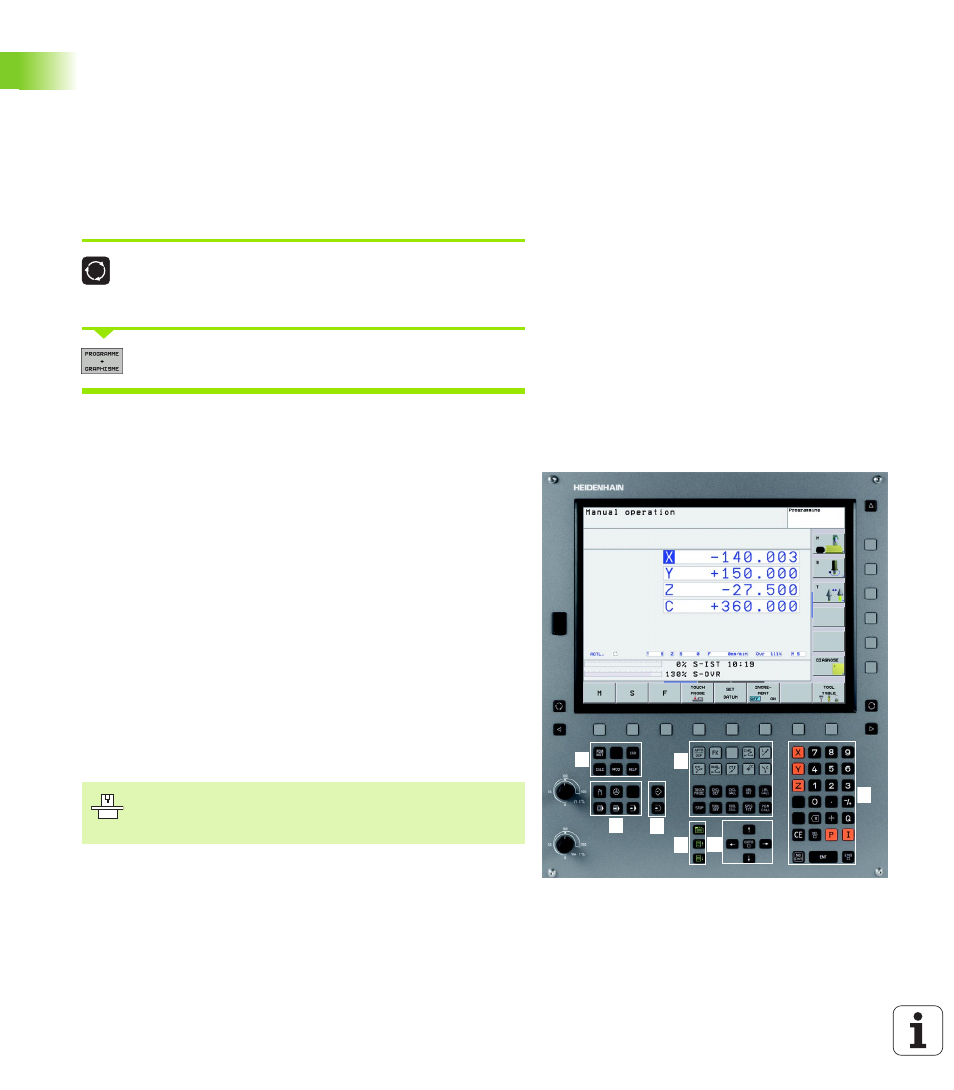

La TNC 320 est livrée avec un panneau de commande intégré. La
figure en haut et à droite montre les éléments du panneau de
commande:
Les fonctions des différentes touches sont regroupées sur la première
page de rabat.
1 2 3
5
1 4
6
7 7
1
1 „ Gestionnaire de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
2 Modes de fonctionnement Programmation
3 Modes de fonctionnement Machine
4 Ouverture des dialogues de programmation
5 Touches fléchées et instruction de saut GOTO
6 Introduction numérique et sélection des axes
7 Touches de navigation
Les touches externes – touche MARCHE CN ou ARRET
CN, par exemple – sont décrites dans le manuel de votre
machine.
