HEIDENHAIN TNC 320 451
1
1
.1 Gr
aphismes

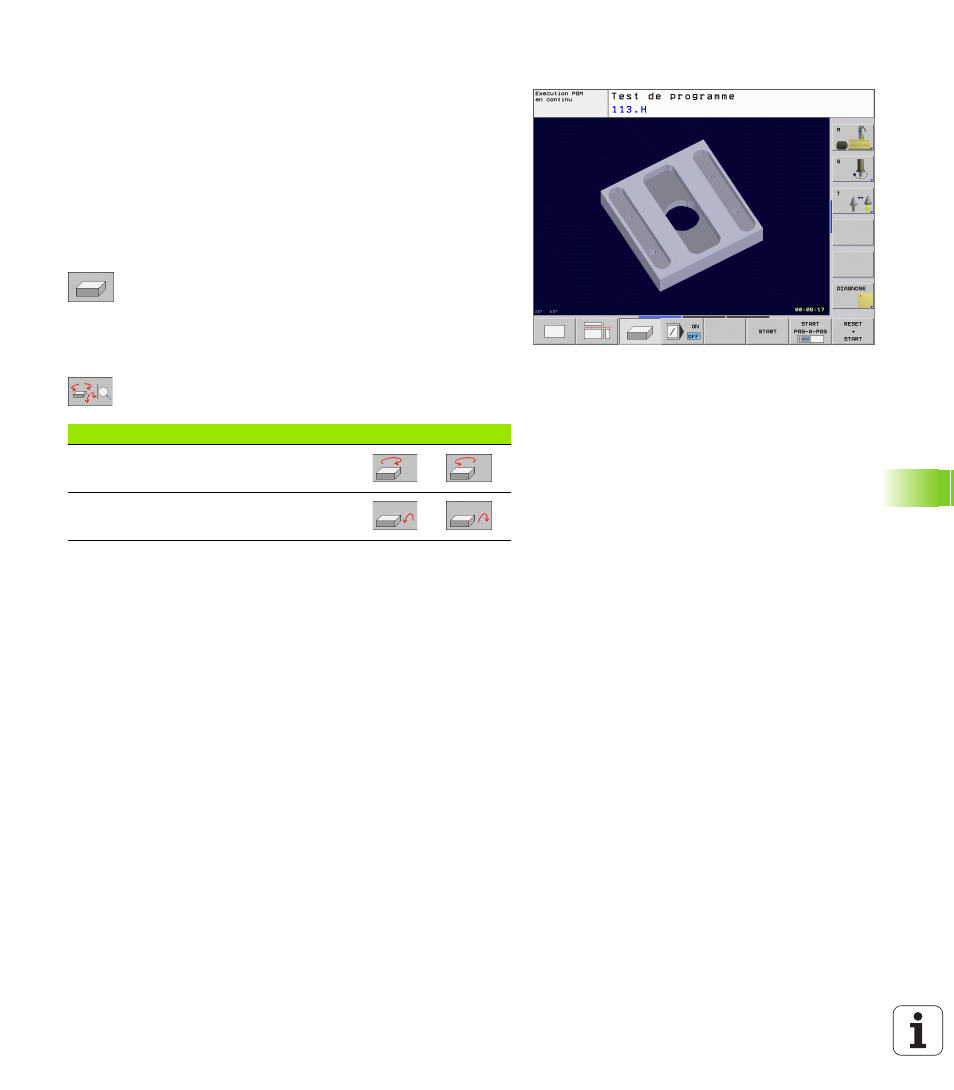

La représentation 3D
La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter la représentation 3D autour de l'axe vertical
et la faire basculer autour de l'axe horizontal. Au début de la simulation
graphique, vous pouvez représenter les contours de la pièce brute
sous forme de cadre.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme, cf.
„Agrandissement de la projection”, page 452.
 Sélectionner la représentation 3D par softkey.
Rotation de la représentation 3D
 Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey
correspondant aux fonctions destinées faire pivoter la pièce
 Sélectionner les fonctions de rotation:
Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 15°
Faire basculer horizontalement la
représentation par pas de 15°
