HEIDENHAIN TNC 320 341
8.7 Cy
cles de con
v
ersion de coor
données

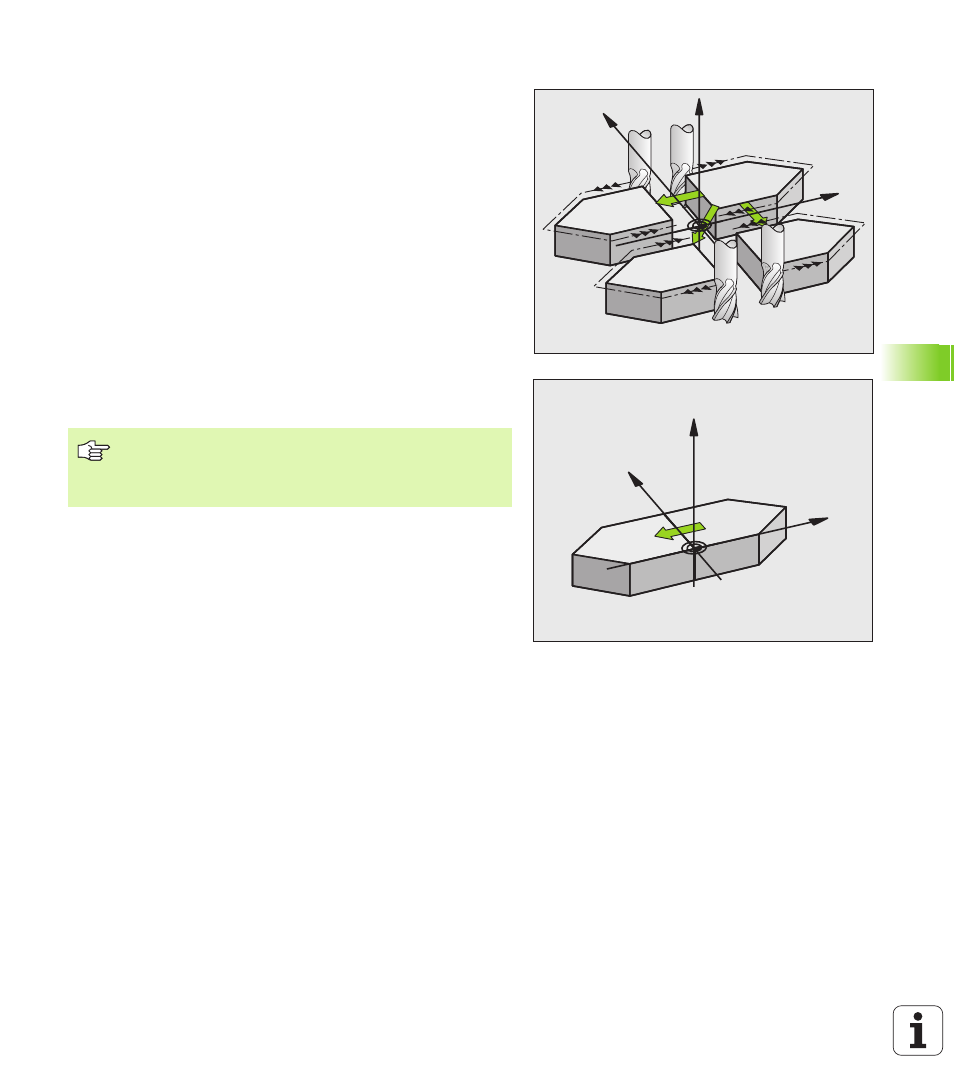

IMAGE MIROIR (cycle 8)
Dans le plan d’usinage, la TNC peut exécuter une opération d’usinage
en image miroir.
Effet
L'image miroir est active dès qu'elle a été définie dans le programme.
Elle agit aussi en mode Positionnement avec introduction manuelle!
Les axes réfléchis actifs apparaissent dans l'affichage d'état
supplémentaire.
„ Si vous n'exécutez l'image miroir que d'un seul axe, il y a inversion
du sens de déplacement de l'outil. Ceci n'est pas valable pour les
cycles d'usinage.
„ Si vous exécutez l'image miroir de deux axes, le sens du
déplacement n'est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro:
„ Le point zéro est situé sur le contour devant être réfléchi: L'élément
est réfléchi directement à partir du point zéro
„ Le point zéro est situé à l’extérieur du contour devant être réfléchi:
L'élément est décalé par rapport à l'axe;
Y
X
Z
Y
X
Z
Si vous ne réalisez l'image miroir que pour un axe, le sens
de déplacement est modifié pour les cycles de fraisage de
la série 200. Exeption: Cycle 208 avec lequel le sens de
déplacement défini dans le cycle est conservé.
