INSTALLATION
HPR260 gaz auto Mode d’emploi 3-37

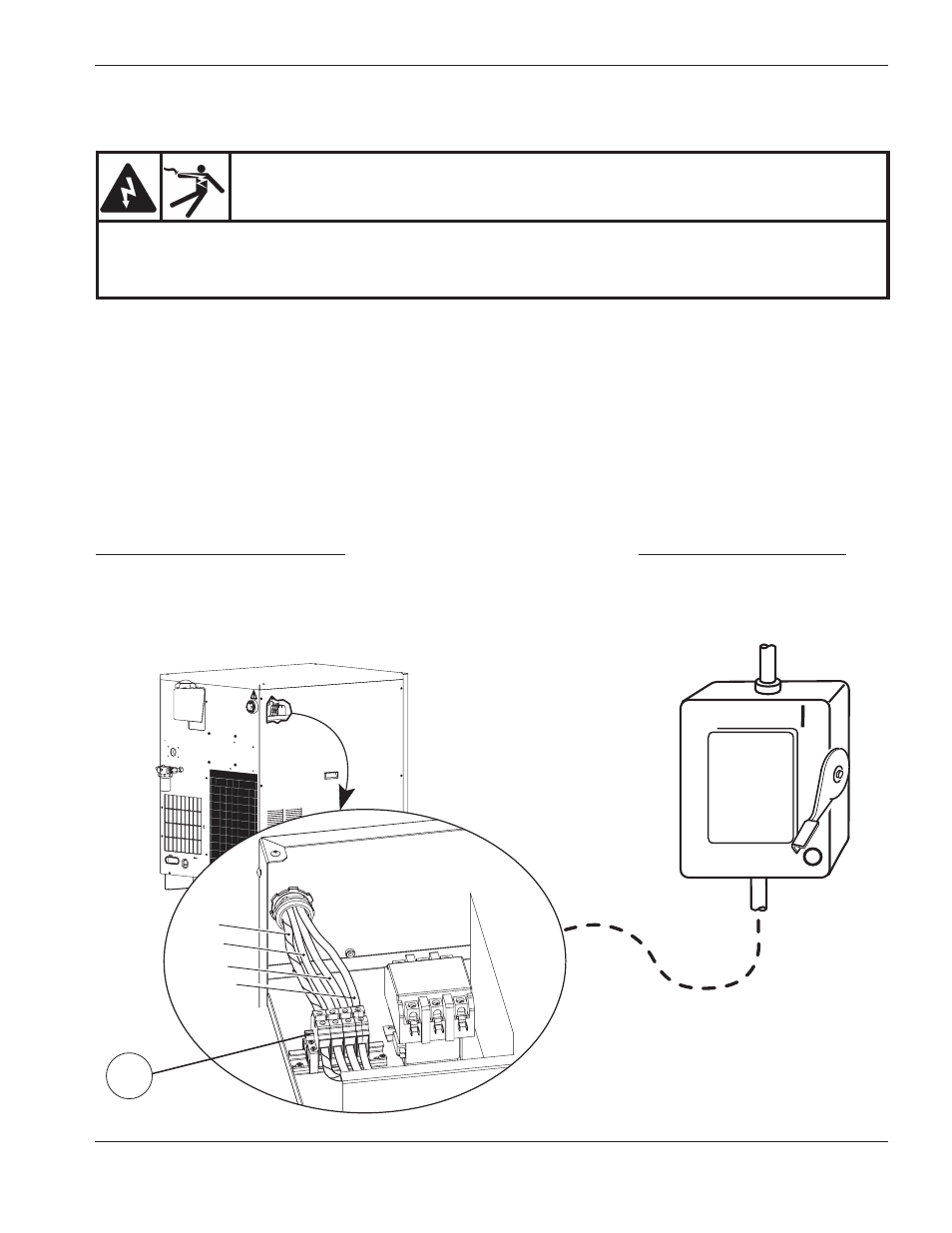

Connecter l’alimentation
1. Faire passer le câble d’alimentation dans le serre-fils à l’arrière de la source de courant.
2. Connecter le conducteur de terre (PE) à la borne GROUND de TB1 comme on le montre ci-après.
3. Connecter les fils d’alimentation aux bornes de TB1 comme on l’indique ci-après.
4. Vérifier que le sectionneur secteur est sur OFF et reste sur cette position pendant toute la durée de
l’installation du système.
5. Connecter des fils du cordon d’alimentation au sectionneur conformément aux codes de l’électricité nationaux ou
locaux.
TB1
W
V
GND
U
Couleurs des fils nord-américains
U = Noir
V = Blanc
W = Rouge
(PE) Terre = Vert/Jaune
Sectionneur
Câble
d’alimentation
Couleurs des fils européens
U = Noir
V = Bleu
W = Brun
(PE) Terre = Vert/Jaune
DANGER
DANGER D’ÉLECTROCUTION
On doit mettre le sectionneur sur OFF avant d’effectuer les connexions du câble d’alimentation! Aux
États-Unis, on utilise une méthode « verrouillage et étiquetage » jusqu’à ce que le service ou l’entretien
soit effectué. Dans d’autres pays, on suit les méthodes de sécurité locales ou nationales appropriées.
