ANNEXE D – COUPAGE EN CHANFREIN
HPR260 gaz auto Mode d’emploi d-15
Choix des pièces
Note: On peut utiliser les consommables standard pour le coupage en chanfrein mais ils ne sont pas optimisés.
Le tube d’eau 220571 ou 220700 doit être monté dans la torche HPR quand on utilise les consommables spécialement
conçus pour le chanfreinage. Le débranchement rapide en chanfrein avec la gaine de montage de torche courte
comporte des raccords encliquetables et on doit les utiliser avec les faisceaux particuliers donnés dans cette section.

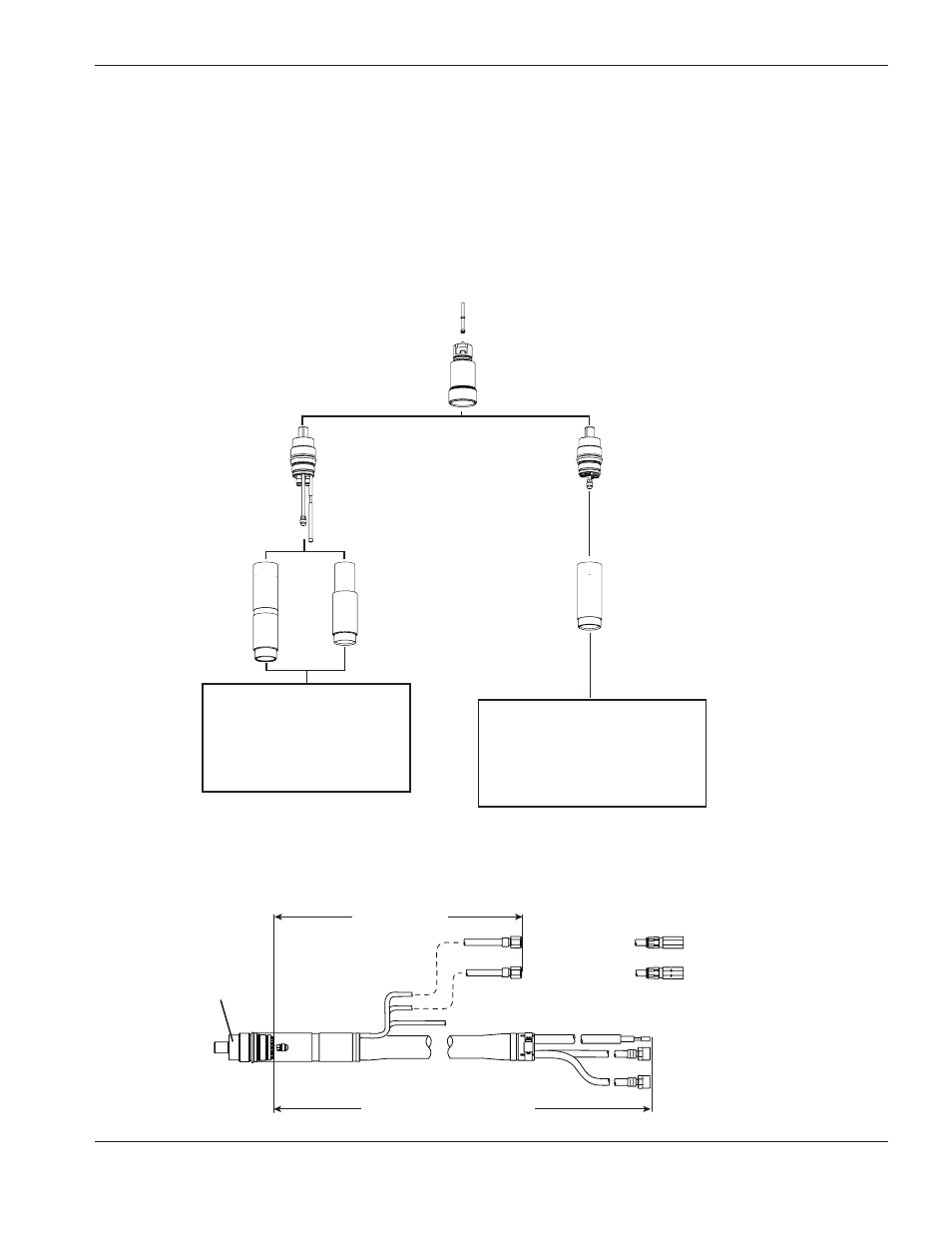

Tube d’eau 220571
(220700 pour acier doux 130A)
Torch 220162
Utilisé dans toutes les applications
Débranchement rapide chanfrein
220573
Gaine de montage de torche
courte n
o 220573
Gaine de torche : standard
220232 Gaine de torche : rallonge
220516
Débranchement rapide standard
220163
Raccordement rapide
Longueur du
tuyau de gaz
Longueur globale du faisceau
Faisceaux
standard aux
raccords de la
console de
dosage
Vers la console HF à distance
Faisceaux avec raccords encliquetables
et tuyaux de gaz 1,83 m
OU
Faisceaux avec raccords encliquetables
et tuyaux de gaz 2,5 m
Faisceaux avec raccords standard
et tuyaux de gaz 1,83 m
OU
Faisceaux avec raccords standard
et tuyaux de gaz 2,5 m
Voir le tableau 1
à la page suivante
Voir le tableau 2
à la page suivante
Faisceaux de
chanfreinage aux
raccords de la
console de
dosage
