ENTRETIEN
HPR260 gaz auto
Mode d’emploi
5-45
5

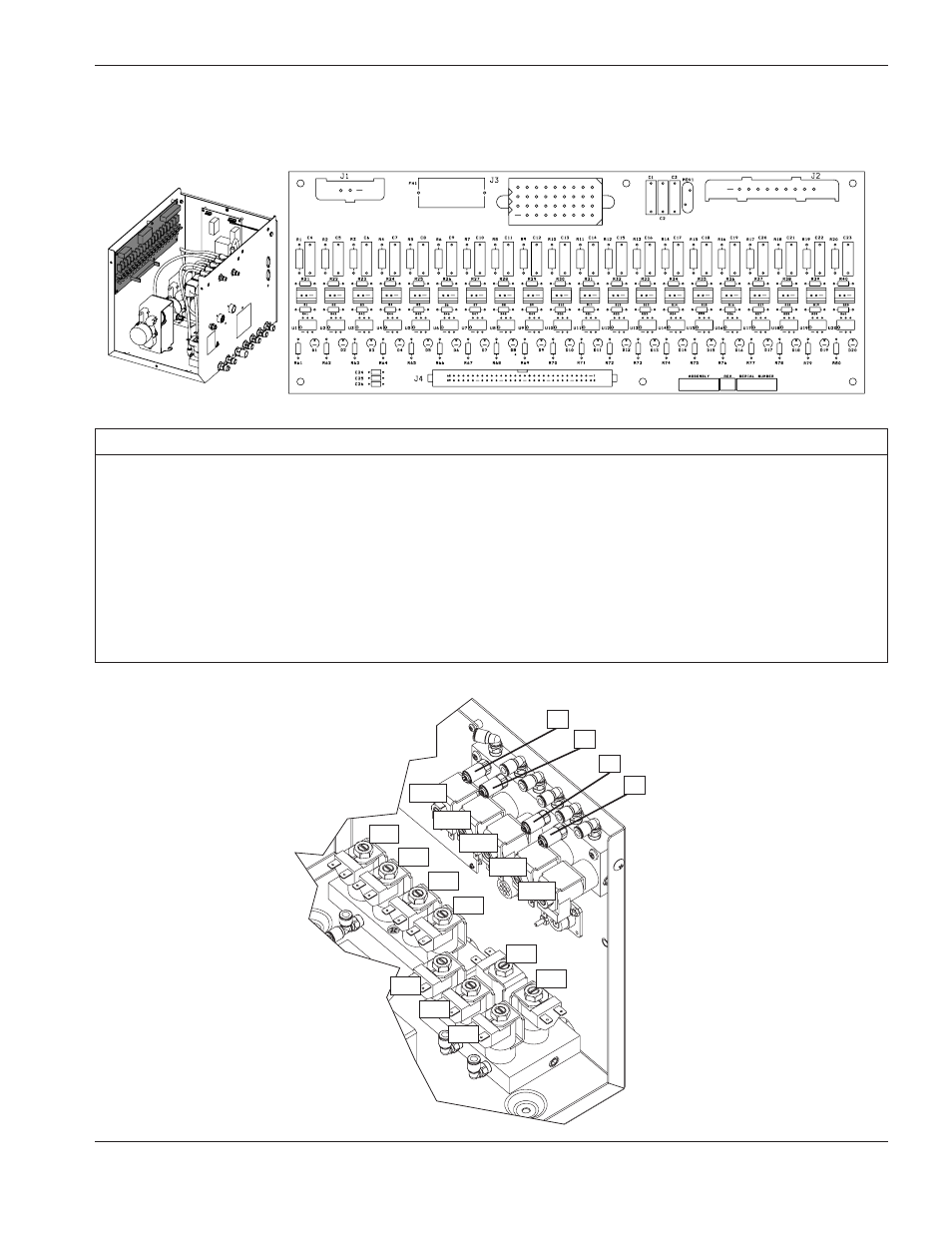

PCB3 console de sélection, entraînement du robinet c.a.
DEL
Nom du signal
Couleur
DEL
Nom du signal
Couleur
D1
SV1
Rouge
D11
SV11
Rouge
D2
SV2
Rouge
D12
SV12
Rouge
D3
SV3
Rouge
D13
SV13
Rouge
D4
SV4
Rouge
D14
SV14
Rouge
D5
SV5
Rouge
D15
Pas utilisé
Rouge
D6
SV6
Rouge
D16
Électrovanne d’évacuation de la console de dosage
Rouge
D7
SV7
Rouge
D17
MV1 se ferme
Rouge
D8
SV8
Rouge
D18
MV1 s’ouvre
Rouge
D9
SV9
Rouge
D19
MV2 se ferme
Rouge
D10
SV10
Rouge
D20
MV2 s’ouvre
Rouge
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV4
SV5
SV6
SV7
P2
P1
P3
P4
