INSTALLATION
3-12 HPR260 gaz auto Mode d’emploi

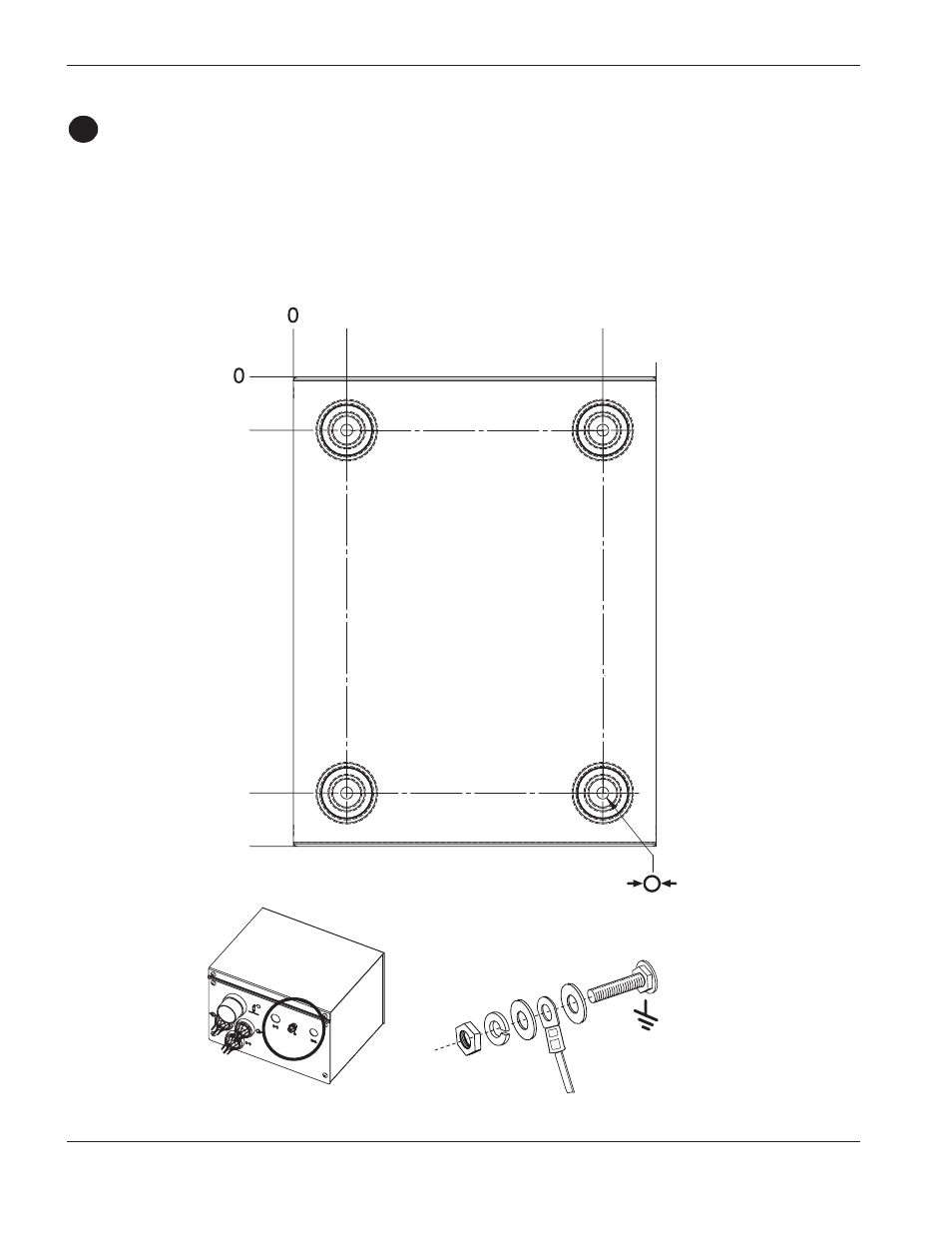

Installation de la console d’allumage
• Monter la console d’allumage sur le portique (pont) pour la configuration HFD (haute fréquence à distance).
• Monter la console d’allumage sur la source de courant pour la configuration HFL (haute fréquence locale).
• Laisser de l’espace pour déposer le dessus pour l’entretien.
B
Mise à la terre de la console d’allumage
7 mm
(4)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
