ENTRETIEN
HPR260 gaz auto
Mode d’emploi
5-43
4
Note : Résistance de terminaison CAN.
On doit déposer le cavalier.

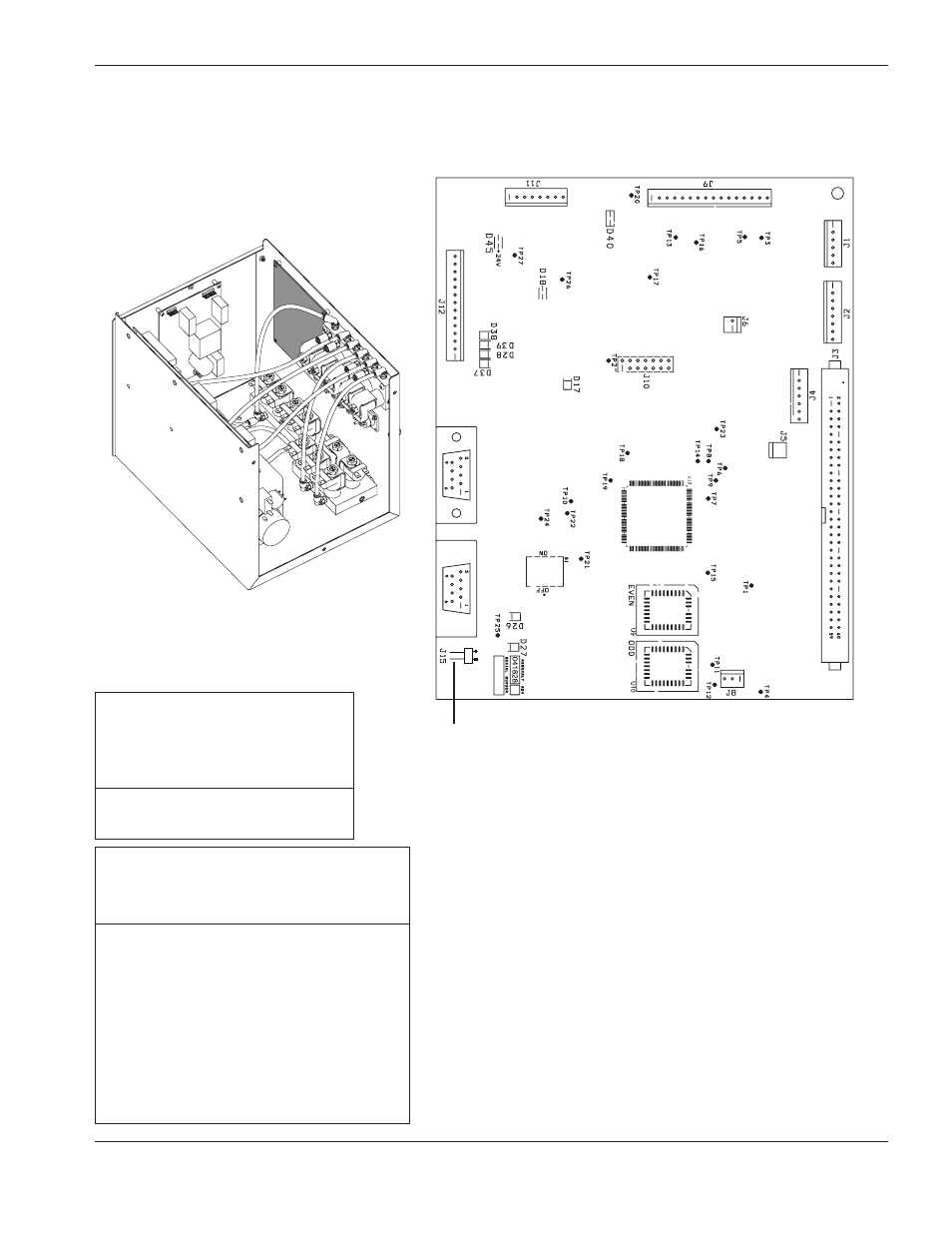

PCB2 de commande de la console de sélection
Liste des DEL du circuit de commande
de la console de sélection
DEL
Nom du signal
Couleur
D17
+ 3.3 V c.c.
Vert
D18
+ 5 V c.c.
Vert
D26
CAN - RX
Vert
D27
CAN - TX
Vert
D28
Pas utilisé
Rouge
D37
Pas utilisé
Rouge
D38
Pas utilisé
Rouge
D39
Pas utilisé
Rouge
D40
+ 15 V c.c.
Vert
D45
+ 24 V c.c.
Vert
Liste microprogrammée pour le
PCB2 de commande
Numéro
Article
de référence
U9
081100 PAIR
U10
081100 IMPAIR
