5
ENTRETIEN
5-48 HPR260 gaz auto Mode d’emploi
AVERTISSEMENT
DANGER D’ÉLECTROCUTION : Exercer la plus grande prudence quand on travaille près des modules
de chopper. Les gros condensateurs bleus emmagasinent la haute tension. Même si l’alimentation est
coupée, des tensions dangereuses sont présentes aux bornes du condensateur, au chopper et aux
dissipateurs thermiques. Ne pas décharger un condensateur à l’aide d’un tournevis ou d’un autre outil,
cela peut créer une explosion, des dommages matériels ou des blessures. Attendre au moins 5 minutes
après avoir coupé l’alimentation pour toucher le chopper ou les condensateurs.
Essais automatiques du hacheur et du capteur de courant au cours de la mise
sous tension
Mettre le système sous tension (ON). Quand le prégaz commence, le contacteur se ferme et le système met à l’essai
automatique les hacheurs et les capteurs de courant. Le système ferme le contacteur et met en marche le hacheur 1 au
facteur de marche 90 %. Le hacheur charge le condensateur de surtension sur le CI E/S (PCB6). Le courant qui charge
le condensateur doit se situer entre 10 et 35 A. Le code d’erreur 105 s’affiche à l’écran CNC si le courant est < 10 A ou
s’il n’y a pas de rétroaction sur le capteur de courant 1 (CS1). Le code d’erreur 103 s’affiche à l’écran CNC si le courant
est > 35 A.
Si le hacheur 1 réussit l’essai, le système répète l’essai pour le hacheur 2 et le capteur de courant 2 (CS2). Le code
d’erreur 106 s’affiche à l’écran CNC si le courant est < 10 A. Le code d’erreur 104 s’affiche à l’écran CNC si le courant
est > 35 A.
Observer les codes d’erreur affichés à l’écran CNC. Si le code d’erreur indiqué est 003, les hacheurs et les capteurs de
courant ont réussi l’essai et aucun autre essai n’est nécessaire.
Si les numéros de code d’erreur 103, 104, 105 ou 106 sont affichés, continuer les essais ci-après.
Dépannage des codes d’erreur à faible courant 105
et 106
1. Vérifier que les capteurs de courant (CS1 et CS2) ainsi
que les câbles ne sont pas endommagés.
2. Échanger CS1 et CS2. Remplacer le capteur défectueux
si le code d’erreur n’est pas affiché à nouveau.
3. Utiliser un compteur pour mesurer la résistance entre les
fils 38 et 39 sur PCB6. La valeur devrait augmenter
quand le condensateur charge. Remplacer PCB6 si une
valeur constante est observée.
4. Vérifier si des fils sont desserrés ou s’il y a des courts-
circuits provenant du hacheur à PCB6.
5. Vérifier que 220 V c.a. à 1A, 1B et 1C sont présents sur
le hacheur quand le contacteur ferme.
6. Vérifier que les fusibles (F3 et F4) sont en bon état de
marche.

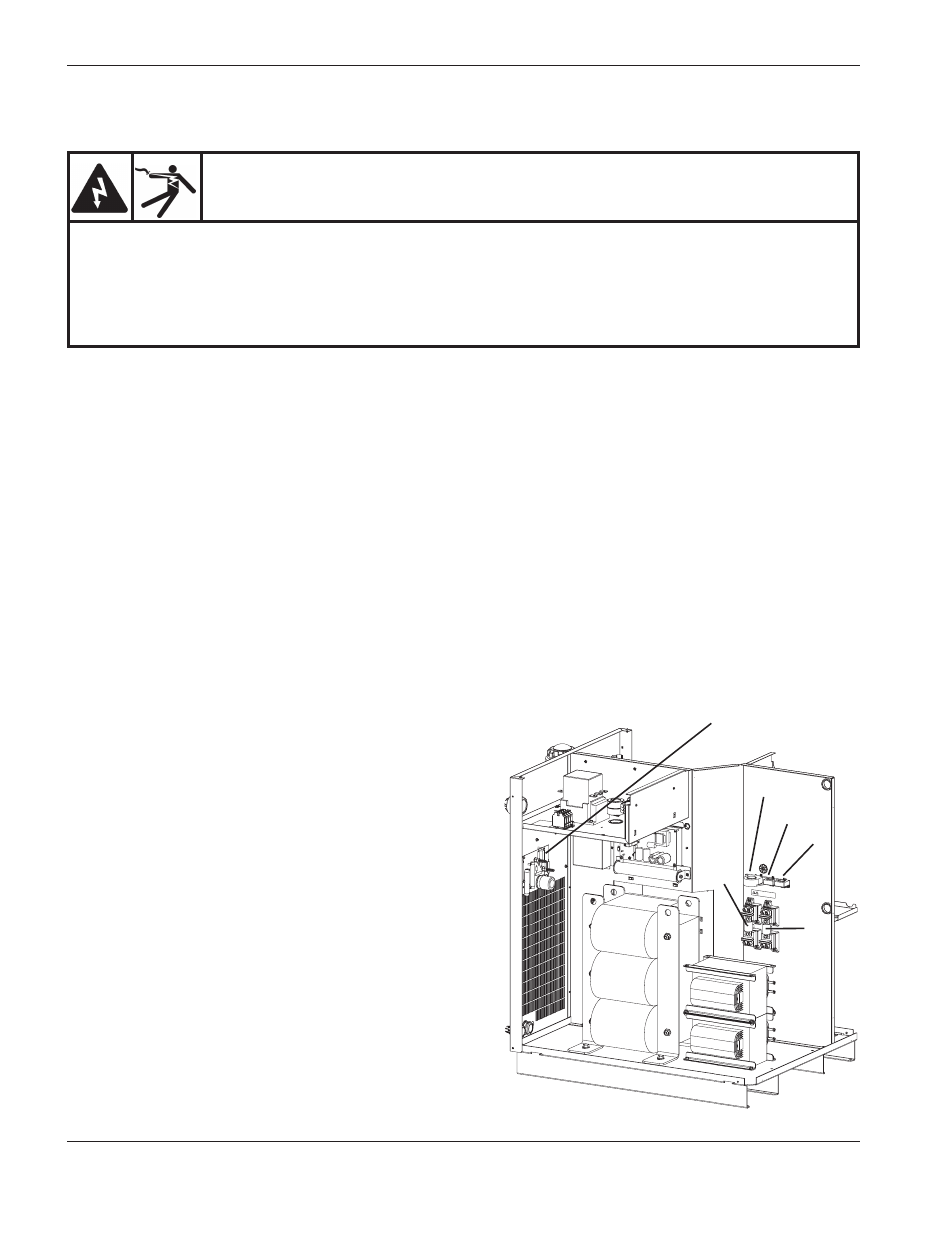

CS1
CS3
F3
CI E/S
(PCB6)
CS2
F4
Essais du hacheur
