ENTRETIEN
5-46
HPR260 gaz auto
Mode d’emploi
5
Note : Résistance de terminaison CAN.
On doit installer le cavalier.

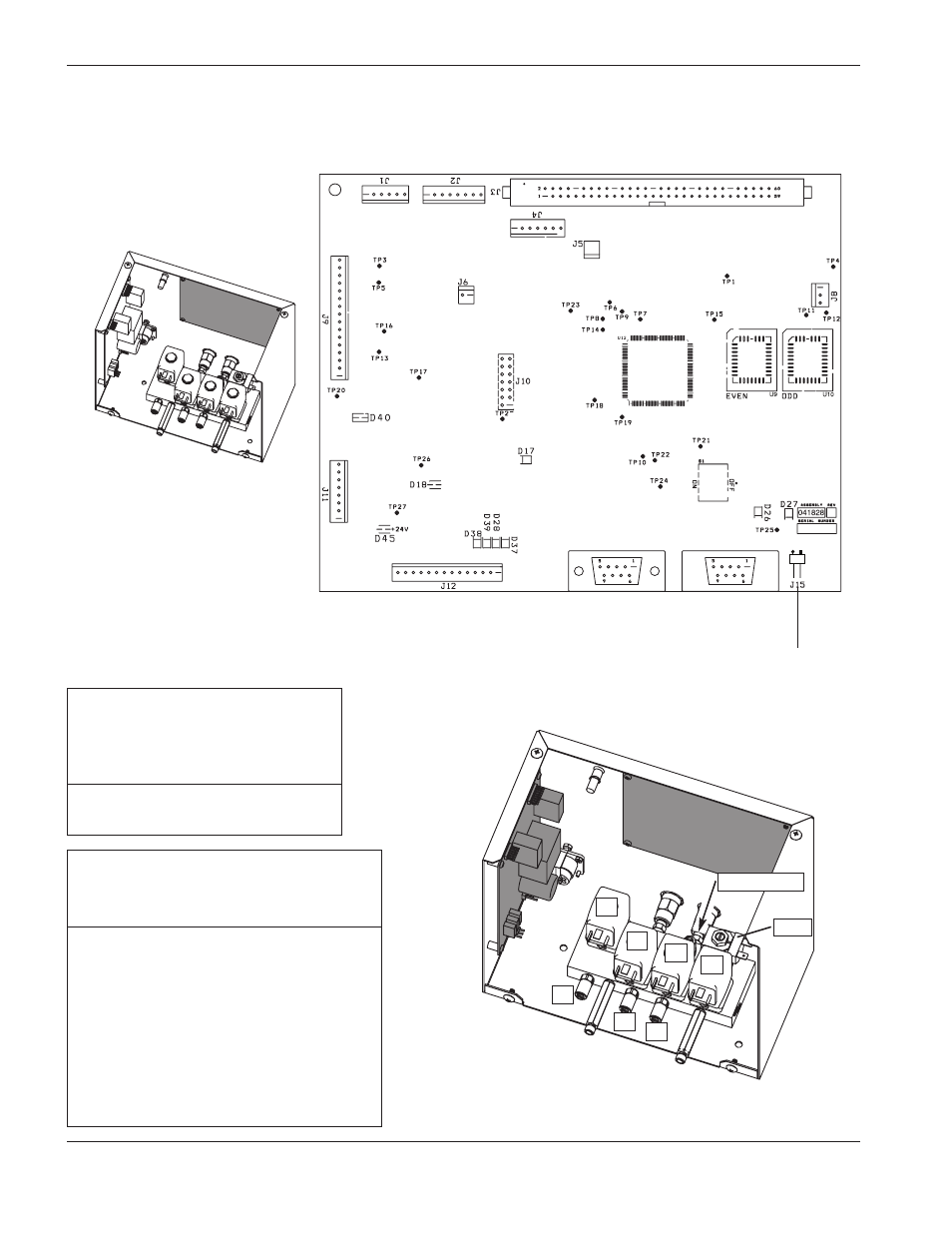

PCB2 de commande de la console de dosage
Liste de DEL du CI de commande de la
console de dosage
DEL
Nom du signal
Couleur
D17
+ 3.3 V c.c.
Vert
D18
+ 5 V c.c.
Vert
D26
CAN - RX
Vert
D27
CAN - TX
Vert
D28
Robinet Burkert 2
Rouge
D37
Robinet Burkert 1
Rouge
D38
Robinet Burkert 4
Rouge
D39
Robinet Burkert 3
Rouge
D40
+ 15 V c.c.
Vert
D45
+ 24 V c.c.
Vert
Liste microprogrammée pour le
PCB2 de commande
Numéro
Article
de référence
U9
081110
PAIR
U10
081110
IMPAIR
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (pas visible)
