ENTRETIEN
HPR260 gaz auto Mode d’emploi 5-39
3
D23
D12
D26
D31
D32
D33
D3
D25
D1 D7 D5 D2
D35

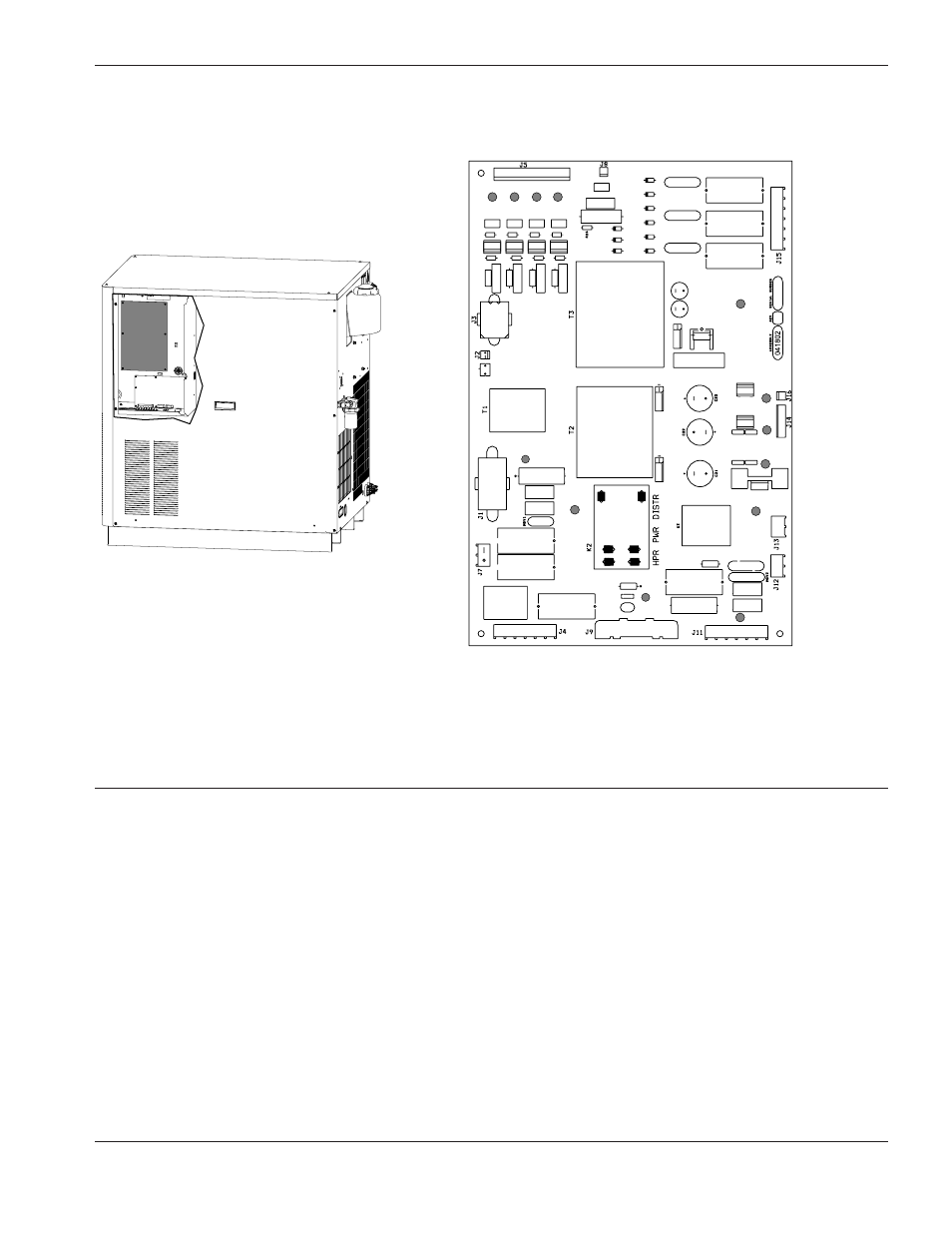

PCB2 du CI de distribution de l’alimentation électrique
Liste des DEL du CI de distribution d’alimentation
DEL Sortie Couleur
D1 Contacteur Rouge
D2 Relais de l’arc pilote Rouge
D3 120 V c.a. (commutation) Vert
D5 Allumage HF Rouge
D7 Sélection surtension Rouge
D12 24 V c.a. (commutation) Vert
D23 240 V c.a. (commutation) Vert
D25 + 24 V c.c. Rouge
D26 Moteur de pompe Vert
D31 + 5 V c.c. Rouge
D32 - 15 V c.c. Rouge
D33 + 15 V c.c. Rouge
D35 24 V c.a. Vert
