Hoefer SE640 - Manuel (Page 25)

•
p17
L’assemblage final
Chambre tampon supérieure
1
Rincer les deux chambres tampons avec de l’eau et
de l’eau distillée avant chaque utilisation.
Nettoyer l’écart tout gel adhérant à l’extérieur des
sandwichs gel.
2
Si vous utilisez un seul gel:
Bloquer le deuxième fente supérieure chambre
tampon en installant le barrage tampon acrylique
fourni avec l’appareil. Monter pinces sur le barrage,
en prenant soin d’aligner les extrémités et les bords
de serrage de barrage. Installez le “dummy” gel, vis
vers l’extérieur, dans le second berceau dans la coulée
de gel double.
3
Fixez le sandwich de gel à la chambre tampon supérieur.
Tournez la chambre tampon supérieure à l’envers et
placer un joint fendu en deux cavités porte sandwich.
Tant la fente dans le joint et la fente dans le creux
doit s’aligner. Les deux joints à fente doit être utilisée
même si vous utilisez un seul sandwich de gel.
Rainures le long de chaque fente aider à maintenir le
joint en place. En outre, une petite quantité de Seal
gel peut être appliqué à chaque extrémité du joint
avant d’installer pour aider à tenir le joint contre la
chambre de tampon supérieur.
Relâchez les sandwiches de la roulette en supprimant
toutes les cames bas (si présent). Abaisser la chambre
tampon supérieure sur les sandwichs de gel dans
le stand de coulée. Installez le cames, crête vers
le bas, dans les trous de mémoire tampon de came
de chambre. Cam le sandwich en place par tourner
simultanément une came dans le sens horaire et
l’autre dans le sens antihoraire à 180°.
Remarque: Ne forcez pas les
cames. Si heurte à une résis-
tance inhabituelle, démonter et
inspecter pince et l’alignement de
verre le long du haut du sandwich.
Alignez et réinstallez-le.

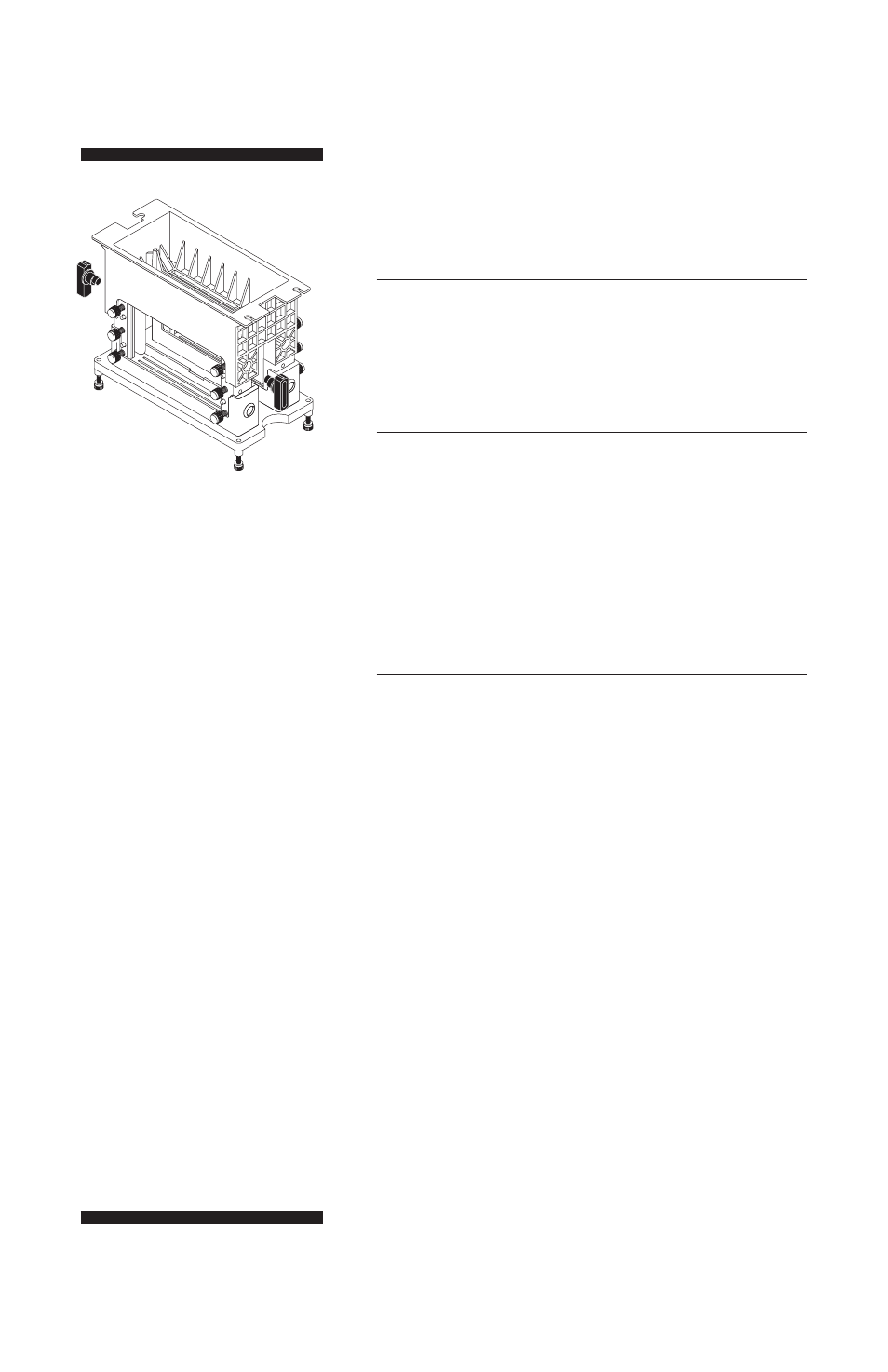

Fig 6. Fixation des sandwichs de gel
à la chambre tampon supérieur.
Si les fuites d’assemblage, le
prendre à un évier et partiel-
lement libérer les cames pour
permettre tampon à s’écouler hors
de la chambre haute. Démonter,
vérifier l’alignement de tous les
composants en sandwich, et
ajuster si nécessaire.
A. Retirer cames dans les trous
inférieurs à cames. Placez la
chambre supérieure sur les sand-
wiches et insérez ensuite les
cames dans les trous supérieurs
à cames, crête (extrémité la plus
courte) pointant vers le bas.
B. La position finale de came (non
représenté) doit être verticale,
de façon que l’ensemble s’insère
dans la chambre inférieure du
tampon.
