p10
5
Placer le joint stratifié dans le berceau de coulée (voir
figure 4) avec le côté mousse vers le bas. Placez le
dispositif de serrage dans le berceau de coulée, la vis
du côté tourné vers l’extérieur.
6
Insérez une came dans le trou de chaque côté du
bac de coulée avec la crête (extrémité la plus courte)
vers le haut. Sceller le sandwich sur gel contre le
joint de coulée en tournant les deux cames en ce
que nécessaire, en général 90 à 150°, jusqu’à 180°.
L’action de came appuie sur les plaques vers le bas
dans le joint pour sceller le fond du sandwich. Le
sceau est terminée une fois que le bord du verre
apparaît plus sombre et presque transparente contre
le joint. Ne pas tourner la came delà de ce point.
plaque de verre
serrer
entretoise
berceaux de coulée
pieds de nivellement
came
(installation
d’extrémité
d’arête vers
le haut)
joint (côté
mousse vers
le bas)
niveau à
bulle

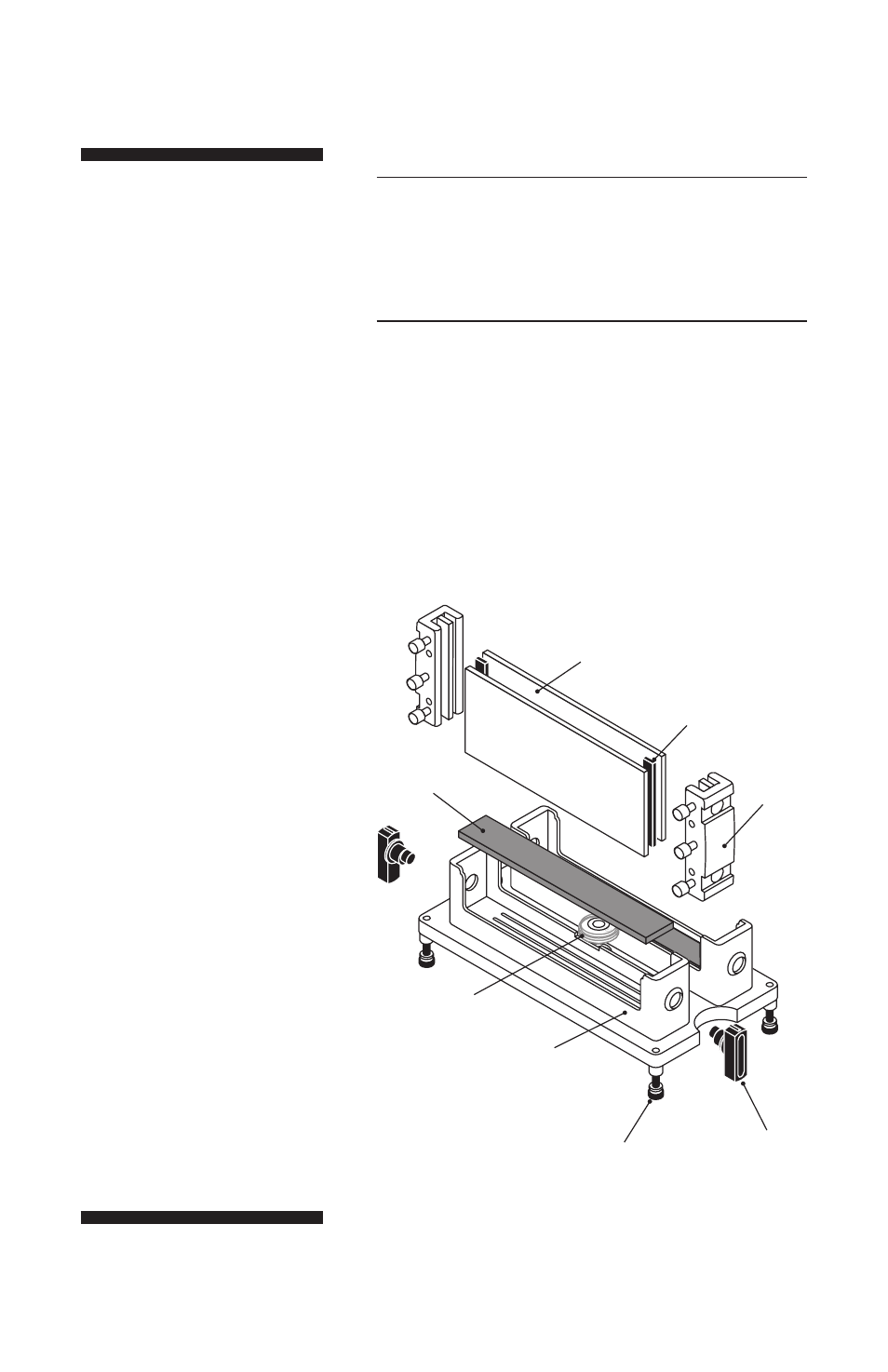

Fig 4. Caster composants et la
configuration.
Remarque: Lorsque vous tournez
les cames, il est plus facile de
garder le lanceur équilibrée si vous
mettez à la fois vers le centre de
la roulette.
