Page 31
AVERTISSEMENT :
Avant d'effectuer tout réglage, assurez-vous que la outil
est débranchée et que le commutateur est en position arrêt (
).
Le non-respect de cette règle peut occasionner de
graves blessures.

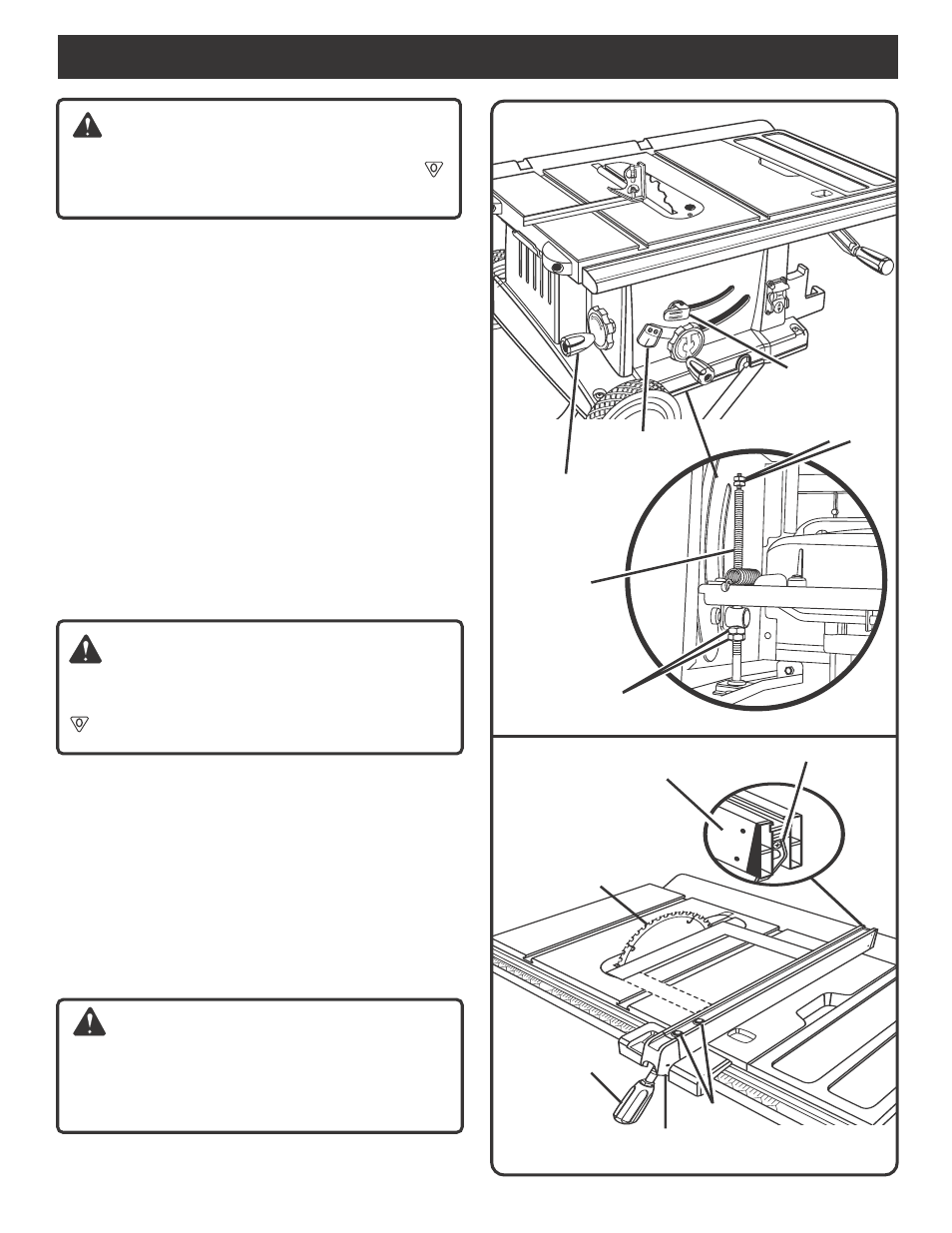

RÉGLAGE DE LA LAME À 0 O OU 45 O
Voir la figure 40.
Les réglages de l'inclinaison de la scie ont été établis à l'usine et à
moins de dommages lors de l'expédition, aucun autre réglage ne
devrait être nécessaire lors du montage. Après un usage prolongé,
il peut être nécessaire de le vérifier.
Si la lame n’est pas parfaitement verticale (0°) desserrer
les écrous du boulon de butée de l’intérieur du bâti, positionner
la lame et resserrer les écrous.
Voir le détail de la figure 40.
Tournez la manette de réglage de la lame jusqu'à ce que le bas
de la lame se trouve à l’extrême gauche de la fente. Verrouillez
l’angle d’inclinaison en poussant le levier de verrouillage vers
la gauche.
Si la lame n’est pas parfaitement à 45°, desserrer les écrous
du boulon de butée de l’intérieur du bâti, ajuster le boulon et
resserrer l’écrou.
Voir le détail de la figure 40.
Faites une coupe d'essai.
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE DE
REFENTE PAR RAPPORT À LA LAME
Voir figure 41.
AVERTISSEMENT :
Avant d'effectuer tout réglage, assurez-vous que la outil
est débranchée et que l'interrupteur est en position off
( )(arrêt). Le non-respect de cette règle peut occasionner
de graves blessures.
Relevez la manette de verrouillage pour permettre le déplacement
du guide de refente.
Mettez une équerre de charpentier à côté de la lame et déplacez
le guide de refente jusqu'à l'équerre. Prenez note de la mesure
sur l'échelle du guide.
Reculez le guide et tournez l'équerre de charpentier de 180 o pour
vérifier l'autre côté.
Si les deux dimensions ne sont pas les mêmes, desserrez les
deux vis du guide et alignez-le.
Resserrez les deux vis.
Faites deux ou trois coupes d'essai dans des chutes. Si les
coupes ne sont pas d'équerre, répétez le procédé.
AVERTISSEMENT :
Avant de rebrancher la scie pour faire des coupes d'essai,
assurez-vous que l'interrupteur se trouve à la position ARRÊT
et que le protège-lame est en place. Sinon des blessures
graves pourraient s'ensuivre.
+ -
LEVIER DE
VERROUILLAGE
DE BISEAU
MANETTE DE
RÉGLAGE DE
BISEAU
L’INDICATEUR
DE BISEAU
ECROUS
BOULONS
Fig. 40
BOULONS
ENTRETIEN
LAME
MANETTE DE
VERROUILLAGE
VIS
GUIDE
DE REFENTE
VIS DE SERRAGE
GUIDE DE REFENTE
Fig. 41
