Page 29
FONCTIONNEMENT
POUR EXÉCUTER UNE COUPE EN TRAVERS
D'ONGLETS COMPOSÉS
Il est recommandé de placer la pièce à conserver sur le côté gauche
de la lame et de faire des coupes d'essai sur des chutes.
AVERTISSEMENT :
Assurez-vous que l'ensemble protège-lame est monté en
toute sécurité et fonctionne correctement pour éviter de
graves blessures.
Enlevez le guide longitudinal en relevant le levier de verrouillage.
Déverrouiller le levier de verrouillage de biseau.
Réglez l'angle de biseau à la position désirée.
Verrouiller le levier de verrouillage de biseau.
Réglez la profondeur de lame à la position correcte.
Desserrez le bouton de blocage du rapporteur. Placez le
rapporteur à l’angle désiré et serrez le bouton de blocage.
Mettre le commutateur d’alimentation en position ( ).
Positionnez la pièce à plat sur la table, le bord étant de niveau
avec le guide d’onglet. Laissez la lame atteindre sa pleine vitesse
avant d'amener la pièce à la lame.
Amener doucement la pièce et le rapporteur vers la lame. Garder
la pièce de niveau avec le rapporteur. Pousser le rapporteur et
la pièce vers la lame. Poussez doucement le bord du bois qui
entre en contact avec la lame pour réduire les risques de blessure
en cas de recul.
Une fois la coupe terminée, arrêter la scie ( ). Attendre l’arrêt
complet de la lame pour retirer la pièce.
Après arrêt complet de la lame, enlevez la chute.
POUR EXÉCUTER UNE COUPES
INCOMPLÈTES
Les coupes incomplètes peuvent être faites dans le sens du fil
(sciage en long) ou à contre-fil (en travers). Les coupes incomplètes
sont nécessaires pour exécuter des gorges, des feuillures et des
rainures. C'est le seul type de coupe qui est exécuté sans le
protège-lame. Assurez-vous de remonter le protège-lame une fois
ce type de coupe terminé. Lisez également le paragraphe de ce
manuel relatif au type de coupe exécuté en plus de ce paragraphe
concernant les coupes incomplètes et les rainures. Par exemple,
si votre coupe incomplète est une coupe transversale rectiligne,
lisez et comprenez le paragraphe concernant les coupes
transversales rectilignes avant d'exécuter la coupe.
AVERTISSEMENT :
Débranchez la scie pour éviter de vous blesser.
Enlevez le vis qui retiennent le passe-lame. Enlevez
le passe-lame.
Relevez la lame en poussant le levier de verrouillage de
la coupe en viseau vers la gauche et en tournant vers la droite
la manette de réglage de la lame.
Mettez la scie au mode d'inclinaison en poussant vers
la droite le levier de verrouillage de la coupe en viseau.
Tournez la manette de verrouillage de la lame jusqu'à ce que
l'indicateur de la lame indique un angle de 30°.
Poussez bien le levier de verrouillage de la coupe en biseau
vers la gauche pour verrouiller l'inclinaison.
Desserrez les deux écrous hex. à la base du couteau diviseur.
N'enlevez pas les écrous hex. Enlevez l'ensemble de
protége-lame et couteau diviseur. Resserrez les deux écrous
hex. sur la base. Installez le passe-lame.
Abaisser la lame et insérer la plaque à gorge, puis serrer
fermement sa vis de fixation.
Remettez la lame à la position perpendiculaire.
Relevez la lame à la bonne hauteur en tournant vers la gauche
la manette de réglage de la lame. Fixez le passe-lame avec le vis.
La faire avancer sur la lame.
AVERTISSEMENT :
Vérifiez soigneusement tous les réglages et faites tourner la
lame d'un tour complet pour vous assurer que les jeux sont
convenables avant de brancher la scie.
Utilisez toujours des bloc-poussoirs, des poussoirs et des
panneaux-peignes lors des copues incomplètes pour éviter les
blessures.

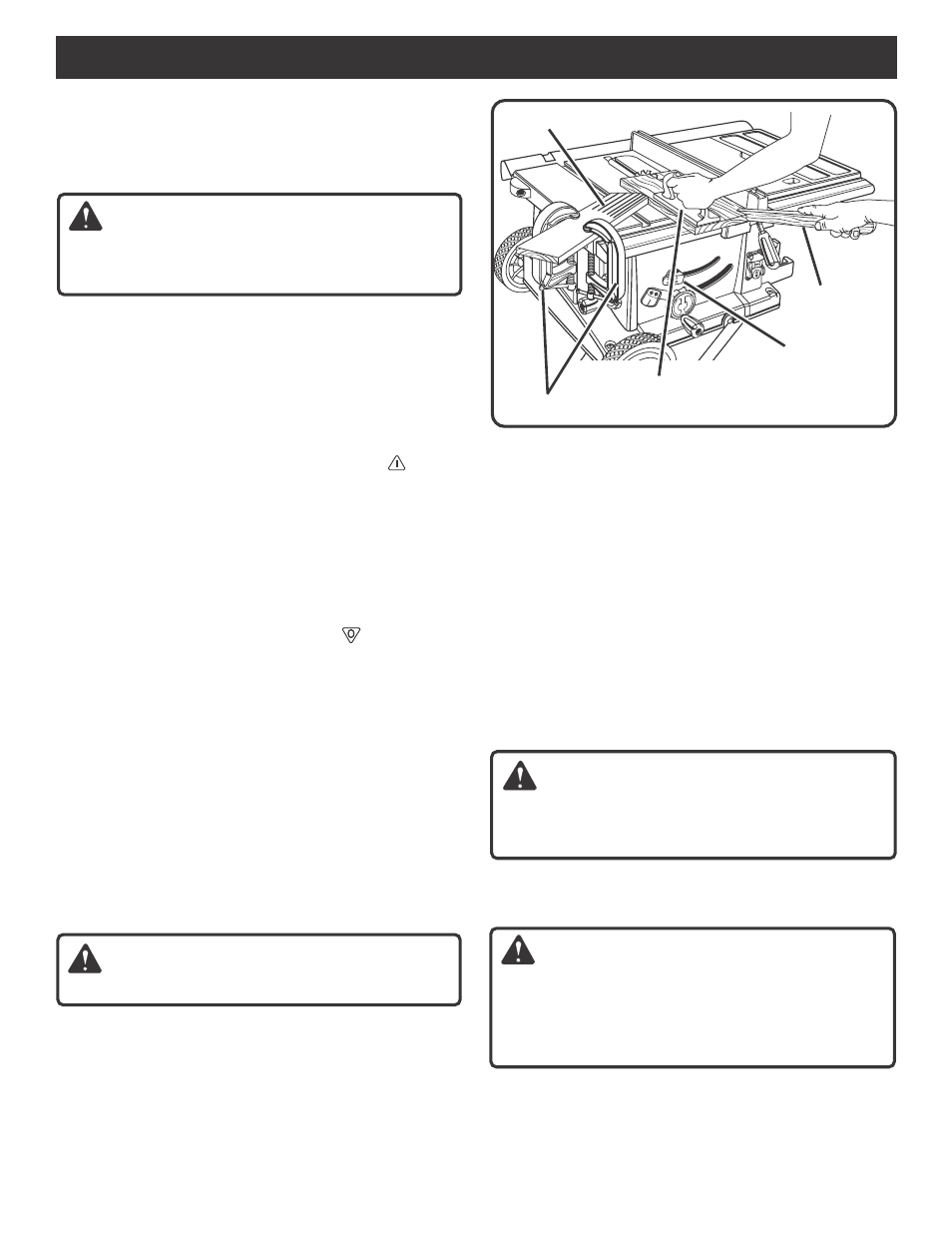

Voir la figure 39.
+ -
BLOCS-POUSSOIRS
Fig. 39
PANNEAUX-PEIGNES
POUSSOIRS
LEVIER DE
VERROUILLAGE
DE BISEAU
Dans le cas d’une coupe non traversante, la lame est
couverte par la pièce pendant la plus grande partie de la
coupe. Faire attention à la lame exposée au début et à la fin
de chaque coupe afin d’éviter tout risque de graves
blessures corporelles.
AVERTISSEMENT :
SERRE-JOINT
