Page 25
FONCTIONNEMENT
ALIGNEMENT (MISE EN PARALLÈLE) DE LA
LAME SUR LA RAINURE DU RAPPORTEUR

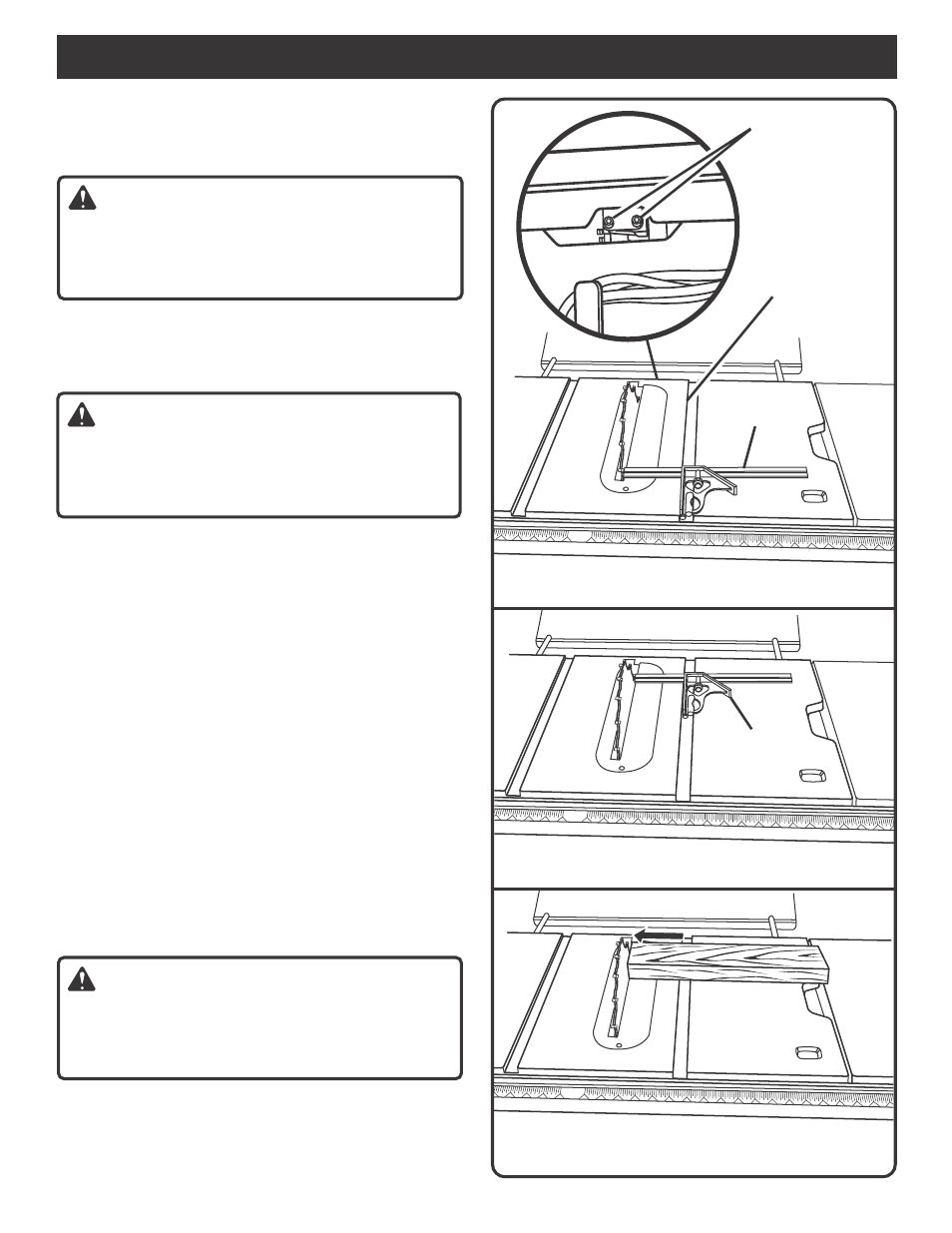

Voir les figures 28 - 30.
AVERTISSEMENT :
S’assurer que le commutateur est en position d’arrêt, que
la clé a été retirée et que la scie est débranchée. Ne pas
débrancher l’outil peut causer un démarrage accidentel,
entraînant des blessures graves.
Ne desserrer aucune vis pour effectuer ce réglage avant d’avoir
vérifié le parallélisme avec une équerre et d’avoir effectué des
coupes d’essai pour déterminer si un réglage est nécessaire.
Une fois les vis desserrées, le réglage est nécessaire.
AVERTISSEMENT :
La lame doit être parallèle à la fente du rapporteur d’angle
afin que la lame ne se coince pas dans le bois, causant un
rebond. L’utilisation d’un outil dont certaines pièces
manquent peut entraîner des blessures graves.
Relever la garde de lame. Relever la lame complètement au
moyen du volant de réglage de hauteur.
Tracer un repère sur l’une des dents de l’avant de la lame.
Placer une équerre contre la rainure du rapporteur d’onglet,
comme illustré à la figure 28. Mesurer la distance entre
l’équerre et la rainure de droite.
Retourner la lame, de façon à ce que le repère se trouve à
l’arrière.
Placer l’équerre à l’arrière et mesurer de nouveau la distance
entre l’équerre et la rainure de droite. Si les deux mesures
sont identiques, la lame est parallèle à la rainure du
rapporteur.
Si elles sont différentes, desserrer les vis de l’arrière de la
table au moyen d’une clé hexagonale de 4 mm.
Si l’arrière de la lame était trop éloigné de la rainure du
rapporteur, placer un morceau de bois sur le côté gauche de
la lame et pousser jusqu’à ce que la lame soit parallèle à la
rainure. Resserrer les vis.
Si l’arrière de la lame était trop proche de la rainure du
rapporteur, placer un morceau de bois sur le côté droit de la
lame et pousser jusqu’à ce que la lame soit parallèle à la
rainure. Resserrer les vis.
AVERTISSEMENT :
Pour réduire les risques de blessures causées par un
rebond, aligner le guide longitudinal après tout réglage de la
lame. Toujours vérifier que le guide longitudinal est parallèle
à la lame avant de commencer une coupe.
ÉQUERRE
COMBINÉE
VIS
ÉQUERRE
COMBINÉE
RAINURE DU
RAPPORTEUR
DROITE
LAME TROP PROCHE DE LA RAINURE
Fig. 30
Fig. 29
Fig. 28
