Page 26
FONCTIONNEMENT
UTILISATION DU SUPPORT DE SORTIE

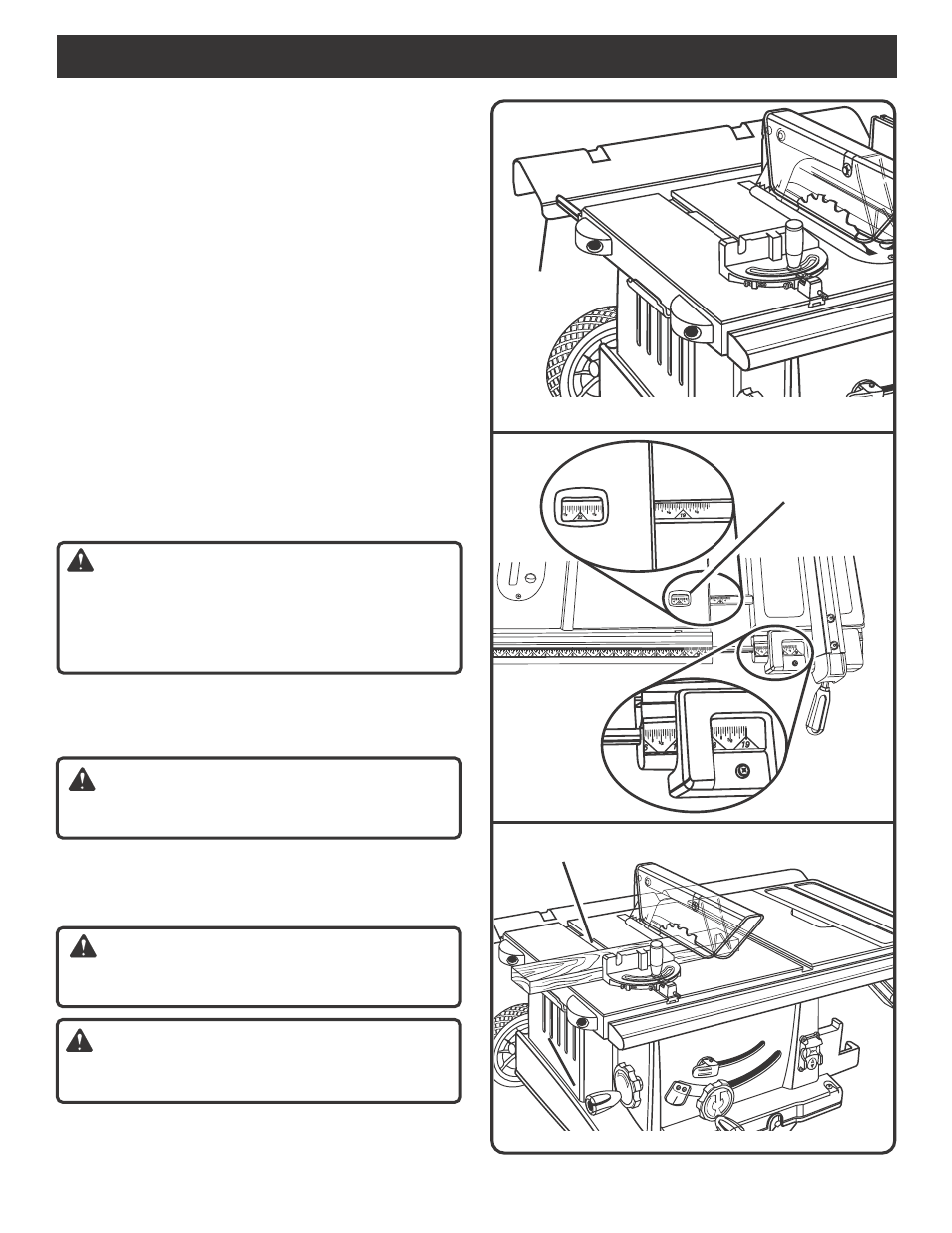

Voir la figure 31.
Le support de sortie coulisse pour mieux supporter les pièces
longues.
La scie étant à l’arrêt, se tenir derrière la table.
Saisir le support de sortie à deux mains et le tirer pour l’étendre
à fond.
UTILISATION DE LA RALLONGE DE TABLE
COULISSANTE
Voir la figure 32.
Le support de sortie coulissant élargit la table pour mieux supporter
les pièces longues.
Set Régler le guide le guide longitudinal sur 48,26 cm (19 po)
comme le montre la figure 32.
Desserrer les boutons de blocage du dessous de la rallonge en
les tournant vers la gauche.
Saisir la rallonge à deux mains par l’ouverture de l’échelle
graduée et la tirer jusqu’à ce que l’échelle indique
la longueur désirée.
Remarque : La table à rallonge coulissante peut être étendue
pour une capacité de coupe en long de 68,5 cm.
Resserrer les boutons de la rallonge.
ATTENTION :
Ne vous tenez jamais en ligne directe de la lame et n'approchez
jamais les mains à moins de 7,6 cm (3 po) de la lame. Ne vous
penchez pas au-dessus ou en travers de la lame. Le non
respect de ces avertissements peut entraîner des blessures
graves.
EXÉCUTION DE COUPES
La lame fournie avec la scie est une lame combinée de qualité
supérieure qui convient à la refente et à la coupe transversale.
AVERTISSEMENT :
Toutes les lames doivent être prévues pour 5 500 tr/mn
minimum pour éviter des blessures possibles.
POUR EXÉCUTER UNE COUPE TRANS-
VERSALE RECTILIGNE
Voir la figure 33.
AVERTISSEMENT :
N'utilisez jamais le guide longitudinal comme gabarit de coupe
pour effectuer une coupe transversale.
AVERTISSEMENT :
Assurez-vous que l’ensemble de protège-lame est monté
et fonctionne correctement pour éviter les blessures graves.
Il est recommandé d’effectuer des coupes d’essai sur des chutes.
Retirer le guide longitudinal en relevant la poignée.
Régler la lame à la profondeur de coupe voulue.
Fig. 31
+ -
RAPPORTEUR
Fig. 32
SUPPORT
DE SORTIE
Fig. 33
DÉCOUPE DE
LA RALLONGE
