Page 17
INSTALLATION DU GUIDE LONGITUDINAL

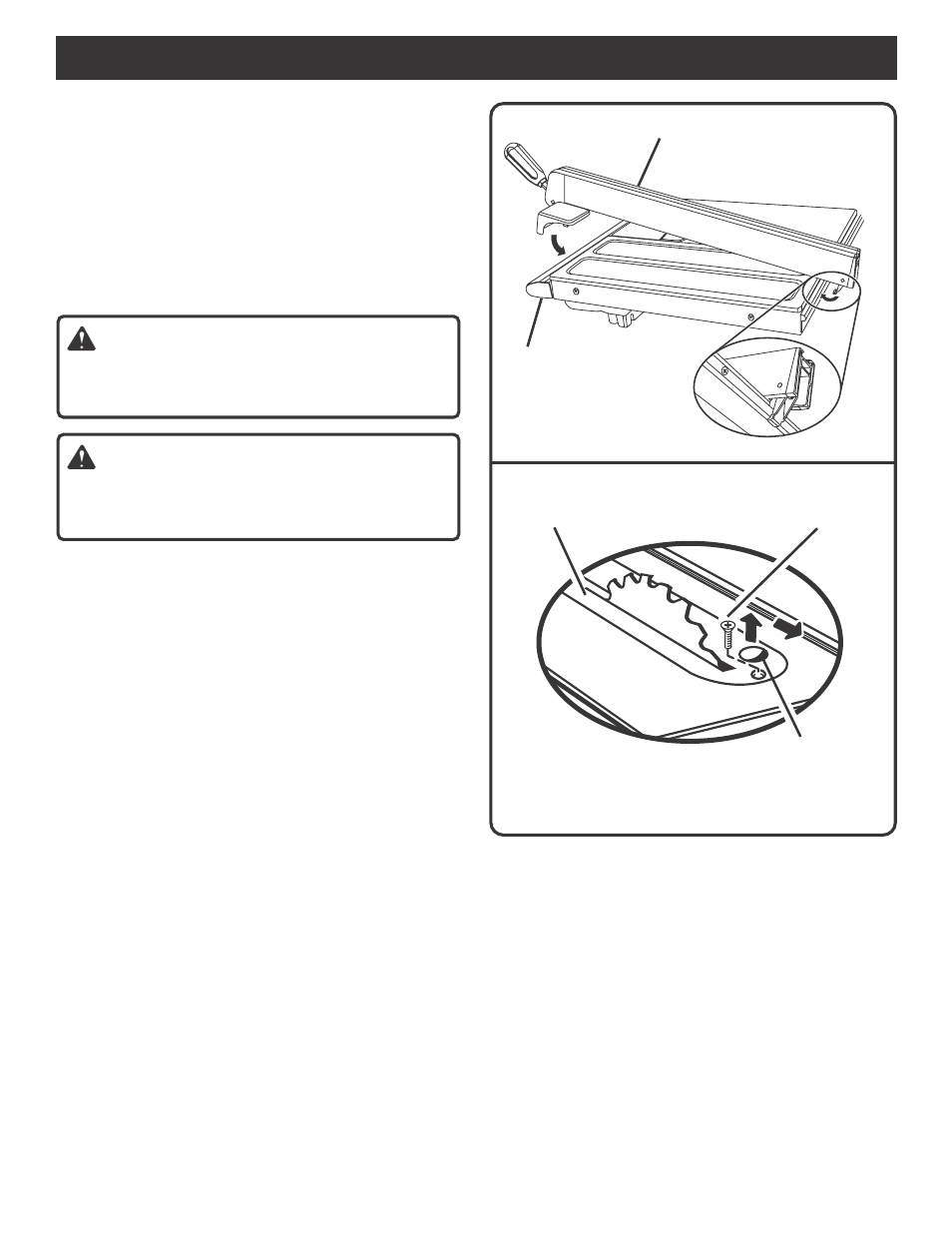

Voir la figure 12.
Pour installer le guide longitudinal, placez la lèvre arrière sur la rail
arrière puis, tirez-le légèrement vers l'avant. Abaissez l'avant du
guide sur le dessus de la rail avant. Vérifiez si le coulissement se fait
en douceur. Abaissez la manette de verrouillage pour aligner et fixer
automatiquement le guide.
RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 13.
AVERTISSEMENT :
Assurez-vous que le commutateur est en position arrêt que
la scie est débranchée, sous peine de provoquer un démarrage
accidentel pouvant entraîner des blessures graves.
AVERTISSEMENT :
Abaisser la lame au-dessous de la table pendant la repose
de la passe-lame. Le non-respect de cette mise en garde peut
entraîner des blessures graves.
Pour retirer la plaque à gorge, commencer par ôter la vis
de maintien à l’aide d’un tournevis Phillips.
Mettre un doigt dans le trou de préhension et soulever la partie
avant de la plaque à gorge. Tirer fermement la plaque à gorge
vers l’avant de la scie.
Pour réinstaller la plaque, abaisser la lame audessous
de la table pendant la repose de la passe-lame, placez-la dans
la plaque l’ouverture, puis poussez-la vers l’arrière de la base
afin d’enclencher l’attache à ressort.
Appuyer pour mettre la plaque à gorge en place.
Insérer la vis de la plaque à gorge et la serrer fermement.
ASSEMBLAGE
VIS
GUIDE LONGITUDINAL
RAIL AVANT
Fig. 12
PLAQUE
À GORGE
Fig. 13
TROU DE
PRÉHENSION
