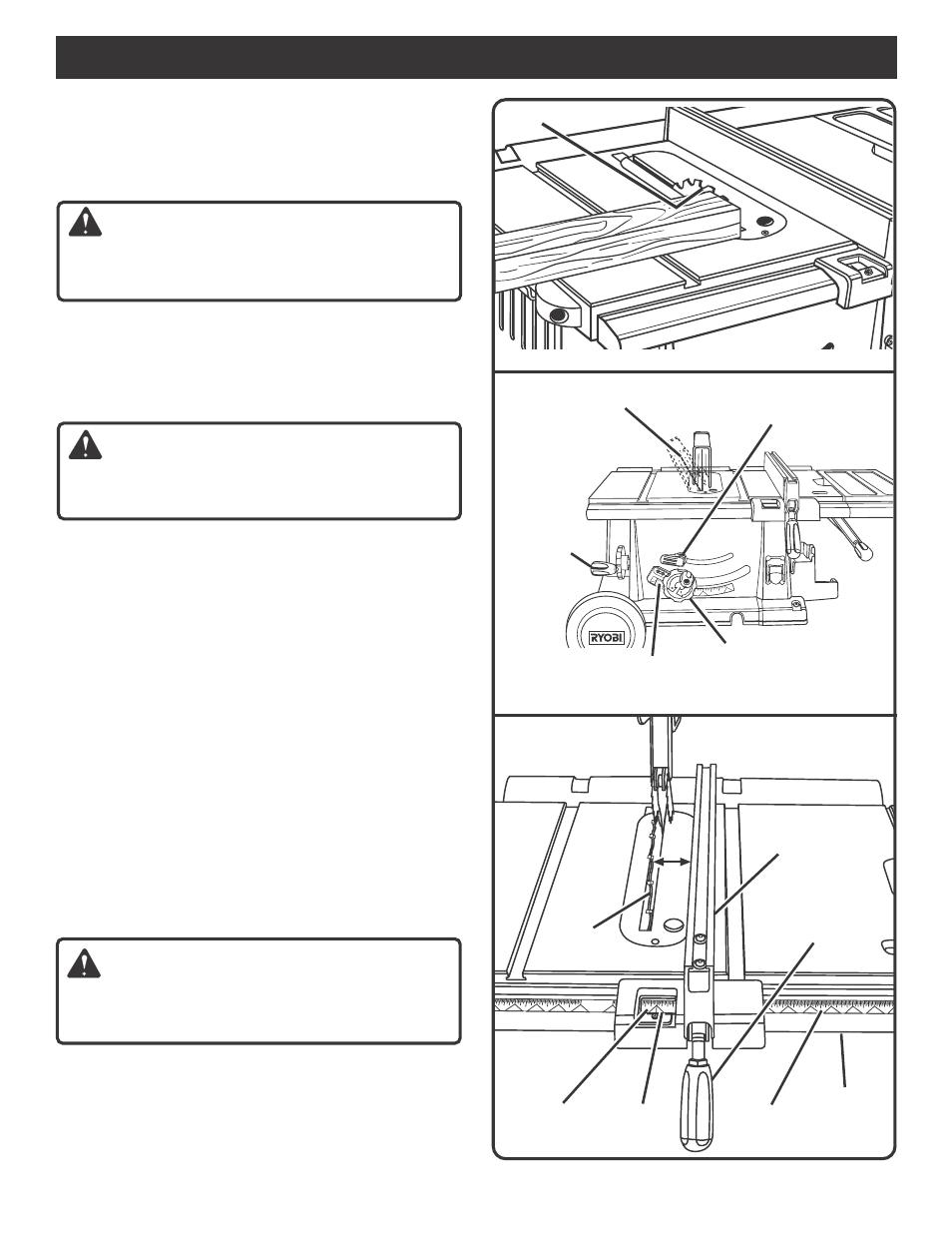

FONCTIONNEMENT
RÉGLAGE DE LA HAUTEUR DE LA LAME
La hauteur de la lame doit être réglée afin que les points extérieurs
de la lame se trouvent entre 3 mm et 6 mm (1/8 et 1/4 po) environ
au-dessus de la pièce à couper, mais que les points les plus bas
(creux) se trouvent en dessous de la surface.
Voir la figure 25.
AVERTISSEMENT :
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
Tourner la manette de réglage de la lame en sens anti-horaire
pour déplacer la lame vers le haut ou en sens horaire pour
la déplacer vers le bas.
RÉGLAGE DE L'INCLINAISON DE LA LAME
Voir la figure 26.
AVERTISSEMENT :
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
Déverrouiller le levier de verrouillage de biseau.
Inclinez la lame en tournant la manette de réglage de la lame
jusqu'à ce que l'indicateur d'inclinaison indique l'angle voulu.
Serrer fermement le levier de la manette de réglage de biseau
afin qu’il maintienne cette dernière en place.
RÉGLAGE DE L'ÉCHELLE PAR RAPPORT
À LA LAME
L'échelle offre une graduation de 0 à 686 mm (0 à 27 po) sur la droite
de la lame et de 0 à 171 mm (0 à 6 3/4 po) sur la gauche. L'utilisateur
peut sélectionner n'importe quelle mesure voulue à l'intérieur de ces
gammes. Respectez les étapes suivantes pour régler l'échelle selon
la lame et le curseur. Commencez avec la lame se trouvant à la
perpendiculaire (verticale).
Desserrez le guide longitudinal en relevant la manette de
verrouillage.
À l'aide d'une équerre de charpentier, réglez le guide longitudinal
à 5 cm (2 po) du bord de la lame.
Desserrer la vis de l’indicateur gradué.
Voir la figure 27.
Réglez la indicateur d'echelle jusqu'à ce que le repère de
5 cm (2 po) se trouve sous le curseur.
Serrez le vis de guidage et vérifiez la dimension et le guide
longitudinal dans.
AVERTISSEMENT :
Les lames tournent encore après l’arrêt de la machine. Si les
mains viennent en contact avec la lame, il peut en résulter des
blessures graves.
