FONCTIONNEMENT
RÉGLAGES

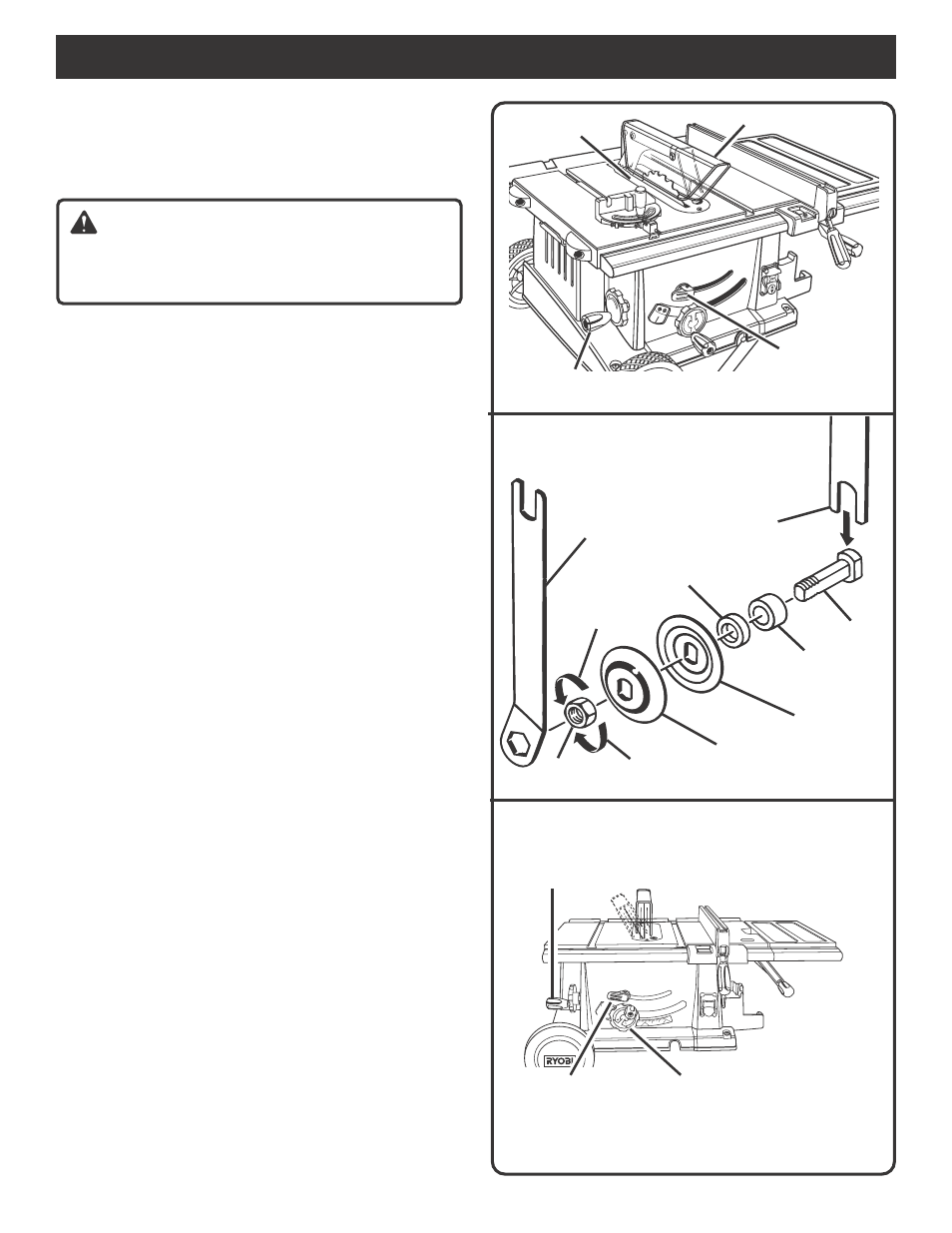

ENLÈVEMENT DE LA LAME
Voir les figures 20 - 22.
Utilisez les deux clés fournies avec la scie pour remplacer la lame.
AVERTISSEMENT :
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour éviter
les blessures graves.
Relevez le protège-lame.
Ôter la vis de la plaque à gorge, puis retirer la plaque à gorge.
Relevez la lame jusqu'à la hauteur maximale en tournant vers
la droite la manette de réglage de la lame.
Placez l'extrémité ouverte de la petite clé hex. dans la fente
à côté de la lame. La clé s'adapte aux deux méplats de l'arbre
de la lame.
Voir la figure 21.
Mettez la grande clé hex. sur l'écrou de l'arbre. Tournez-la vers
la droite et enlevez l'écrou en prenant soin de ne pas heurter
la lame avec la lame.
Remarque : Le sens du filetage de l’écrou d’axe est à droite.
Enlevez la joue extérieure de l'arbre puis retirez la lame.
Assurez-vous que la joue intérieure et les deux entretoises se
trouvent bien contre l'épaulement de l'arbre.
Installez une nouvelle lame. Assurez-vous que les dents
de la lame se dirigent vers l'avant, vers la pièce à couper.
Mettez la joue extérieure en l'alignant avec les méplats
de l'arbre. Tourner l’écrou en sens horaire pour le serrer.
Remarque : Faites attention à ne pas inverser les filets
de l'écrou de l'arbre. Ne serrez pas trop.
Tournez la lame à la main pour vous assurer qu'elle tourne
librement.
Vérifiez le couteau diviseur et réglez-le au besoin (voir la
technique suivante).
Abaisser la lame, insérer la plaque à gorge, puis serrer
fermement sa vis de fixation.
PLAQUE À GORGE
POUR INCLINER LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA DROITE ET
TOURNER MANETTE DE
RÉGLAGE DE BISEAU
POUR VERROUILLER
L'INCLINAISON DE LA LAME,
POUSSER LE LEVIER DE
VERROUILLAGE DE LA COUPE
EN BISEAU VERS LA GAUCHE
Fig. 21
PROTÈGE-LAME
MANETTE DE RÉGLAGE
DE BISEAU
POUR ABAISSER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE
ET TOURNER LA MANETTE DE
RÉGLAGE DE LA LAME VERS LA
DROITE
POUR RELEVER LA LAME, POUSSER
LE LEVIER DE VERROUILLAGE DE LA
COUPE EN BISEAU VERS LA GAUCHE
ET TOURNER LA MANETTE DE RÉGLAGE
DE LA LAME VERS LA GAUCHE
Fig. 20
LEVIER DE
VERROUILLAGE
DE LA COUPE EN
BISEAU
POUR
DESSERRER
REMARQUE : PLACER LA LAME ENTRE LES JOUES
INTÉRIEURE ET EXTÉRIEURE
GRANDE
CLÉ HEX.
PETITE
CLÉ HEX.
ARBRE
GROSSE
ENTRETOISE
RONDELLLE
INTÉRIEURE
ÉCROU
D'ARBRE
RONDELLLE
EXTÉRIEURE
POUR
SERRER
PETITE
ENTRETOISE
Fig. 21
