Page 12
AVERTISSEMENT :
Bien que certaines illustrations dans ce manuel présentent la
scie sans le protège-lame pour plus de clarté, il ne faut pas
utiliser la scie sans le protège-lame à moins d'indication précise
à cet effet.
DESCRIPTION DES COMPOSANTS
La partie supérieure de la lame dépasse de la table et traverse un
passe-lame. Pour couper le bois en biseau, la lame doit être inclinée
à l'aide de la manette de biseau, de l'échelle et de l'indicateur de
biseau situés à l'avant du bâti. Des butées réglables à 0
° et 45 ° se
trouvent à l'intérieur du bâti.
La scie est équipée d’un guide longitudinal, d’un guide d’onglet et
d’un compartiment inférieur facile d’accès. Les rallonges coulissantes
peuvent être étendues pour une capacité de coupe en long de
68,5 cm (27 po). Le guide longitudinal est utilisé pour guider une
pièce à couper sur la longueur. Une échelle sur la rail de guidage
avant indique la distance entre le guide longitudinal et la lame.
Le stand place la scie à une hauteur de travail commode. Une fois
replié, le stand est facile à ranger et à transporter.
Le protège-lame comprend un couteau diviseur, dispositif métallique
placé juste au-dessus et à l’arrière de la lame. Il est utilisé pour
empêcher la pièce de bois de se refermer et provoquer
éventuellement un recul. Il est important d'utiliser le couteau diviseur
pour toutes les coupes complètes. Les cames anti-rebond (faisant
également partie du protège-lame) sont des plaques dentées
montées sur le couteau diviseur. La direction des dents permet à
la pièce d'être retenue au cas où elle serait projetée vers l'utilisateur.
Si cela se produit, les dents pénètrent dans le bois pour empêcher
ou réduire la possibilité de recul.
COMMUTATEUR
La scie à table est équipée d’un commutateur avec dispositif de
verrouillage intégré. Ce dispositif est conçu pour empêcher l’utilisation
non autorisée et potentiellement dangereuse par des enfants ou
personnes non compétentes.
POUR METTRE LA SCIE EN MARCHE :
1. La clé étant insérée dans le commutateur, le relever pour mettre
en marche ( ).
POUR ARRÊTER LA SCIE :
1. Abaisser le commutateur pour arrêter ( ).
POUR VERROUILLER LA SCIE :
1. Abaisser le commutateur.
2. Retirer la clé du commutateur et la ranger en lieu sûr.
CARACTÉRISTIQUES
AVERTISSEMENT:
Toujours retirer la clé du commutateur lorsque l'outils n’est pas
utilisé et conservez-la dans un lieu sûr. En cas de panne de
courant, mettez le commutateur sur ARRÊT (
) et enlevez la
clé. Ceci évitera que la outils ne démarre accidentellement
lorsque le courant est rétabli.
AVERTISSEMENT :
TOUJOURS s’assurer que la pièce n’est pas en contact avec
la lame avant d’actionner le commutateur pour mettre en
marche la machine. Le non respect de cet avertissement peut
entraîner le recul de la pièce vers l’opérateur, ce qui peut
provoquer des blessures graves.
AVERTISSEMENT :
TOUJOURS s’assurer que le commutateur est sur ARRÊT ( )
avant de brancher la machine pour réduire le risque d’un
démarrage accidentel.

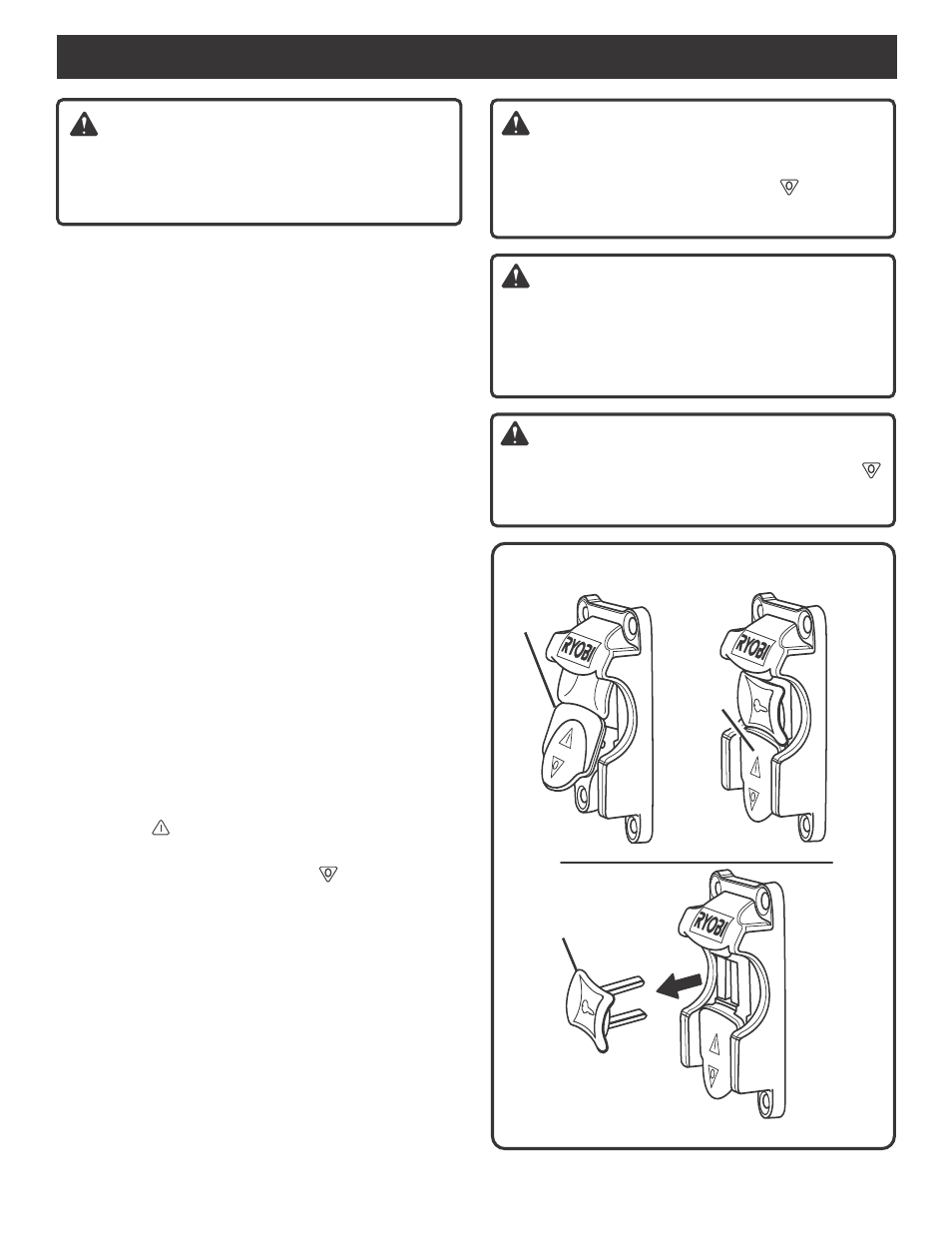

COMMUTATEUR EN POSITION DE DÉMARRAGE
CLÉ DU
COMMUTATEUR
Fig. 5
COMMUTATEUR
EN
POSITION
ARRÊT
COMMUTATEUR
EN POSITION
MARCHE
