FONCTIONNEMENT
POUR CONTRÔLER, REMPLACER OU RÉGLER
LE PROTÈGE - LAME ET LE COUTEAU
DIVISEUR
Voir les figures 23 - 24.
Le couteau diviseur s'installe entre plusieurs cales qui peuvent être
déplacées selon les besoins pour centrer le couteau diviseur
derrière la lame. Il est retenu à sa base par deux boulons et écrous
hex. Les boulons se trouvent dans des fentes qui permettent un
réglage d'avant en arrière.
AVERTISSEMENT :
Avant de travailler sur la scie ou de la dépanner, toujours
l’arrêter, retirer la clé et débrancher le cordon d’alimentation.
Le non respect de cette consigne pourrait causer un
démarrage accidentel, entraînant de graves blessures.
Abaisser la lame.
Retirer la plaque à gorge.
Tourner la manette de réglage de la lame en sens anti-horaire
pour déplacer la lame vers le haut ou en sens horaire pour
la déplacer vers le bas.
Le protège-lame étant relevé, vérifier que le couteau diviseur est
à au moins 3 mm (1/8 po) des points externes de la lame.
S’assurer ensuite qu’il est centré sur l’épaisseur de la lame.
Si l’une des positions est incorrecte, la régler en suivant
la procédure ci-dessous.
Mettre la scie en mode angulaire en poussant vers la droite le
levier de verrouillage de biseau. Tourner lentement la manette
de réglage de biseau jusqu’à ce que l’angle affiché par l’indicateur
de biseau soit de 30°. Serrer fermement le levier de la manette
de réglage de biseau afin qu’il maintienne cette dernière en
place.
Avec l'extrémité fermée de la petite clé hexagonale, enlevez les
deux écrous à la base du couteau diviseur. Enlevez l'ensemble
du protège-lame et du couteau diviseur.
Redisposez le couteau diviseur entre les cales pour obtenir le
bon centrage.
AVERTISSEMENT :
Alignez correctement le couteau diviseur. S'il est mal aligné,
la lame peut se bloquer, ce qui augmente le risque de recul.
Régler le couteau diviseur d’avant en arrière sur les boulons
de façon à le placer à environ 3 mm (1/8 po) des points externes
de la lame.
Mettez écrou en l'alignant et serrez.
Ramenez la lame à l'angle et à la hauteur voulus. Abaisser
la lame, insérer la plaque à gorge, puis serrer fermement sa vis
de fixation.

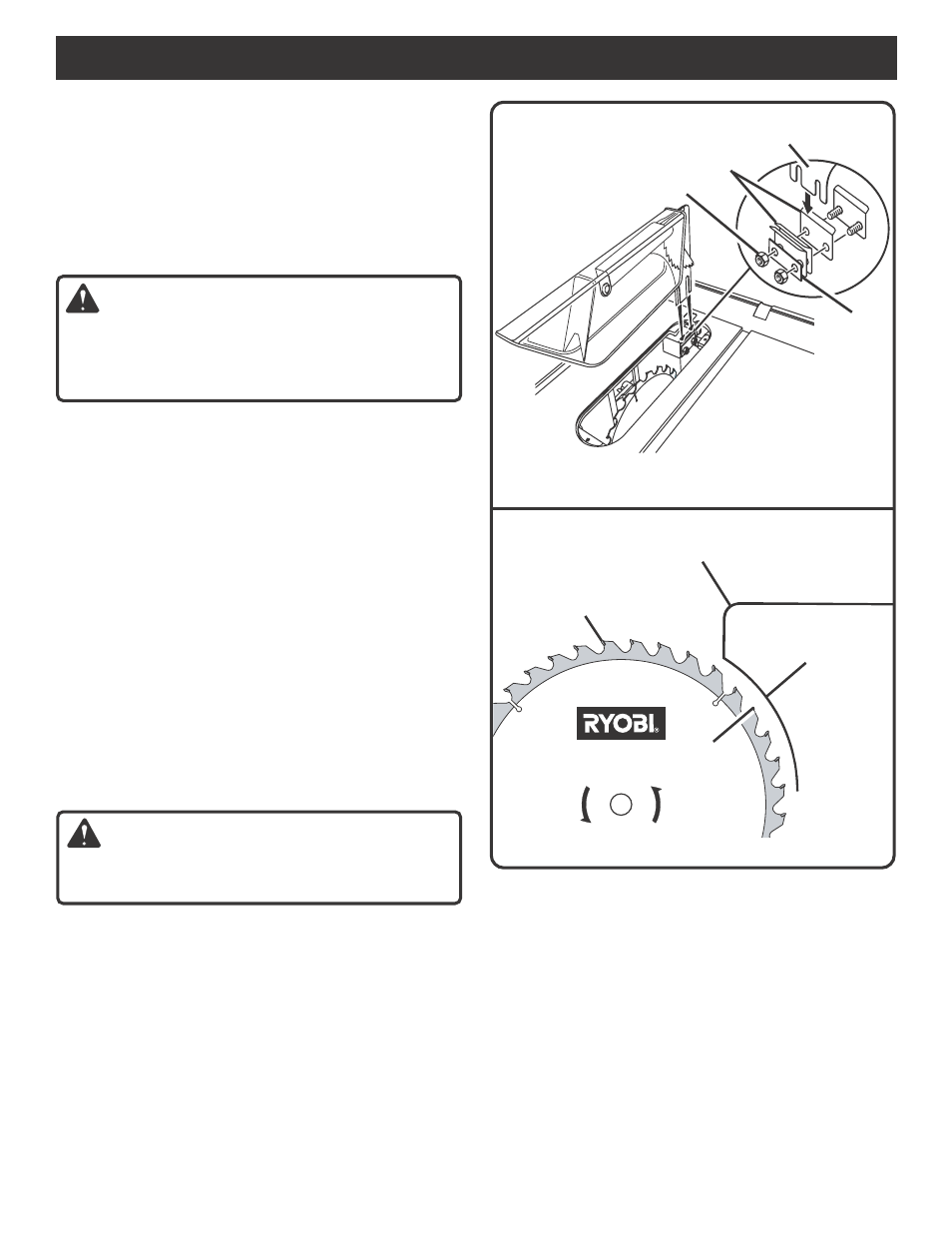

Fig. 24
Fig. 23
ÉCROU HEX.
COUTEAU
DIVISEUR
CALES
VIS DE
SERRAGE
LAME
COUTEAU DIVISEUR
3 mm
(1/8 po)
