ASSEMBLAGE

Retirer la base de la scie à table, les pièces détachées et la
quincaillerie de l’emballage. Consulter la liste des pièces
détachées pour vérifier qu’aucune ne manque. En cas
d’incertitude concernant la description d’une pièce, consulter
l’illustration. Si des pièces manquent, ne pas assembler la scie
avan t de se les être procurées.

ASSEMBLAGE DES ROUES ET DES
CHAPEAUX MOYEUX

Voir les figures 7 et 8.

Sortir les pièces de quincaillerie ci-dessous du sachet :

2 roulettes
2 chapeaux moyeux
4 rondelles plates
2 boulons à épaulement

Basculer la scie sur son côté. Bloquer l’axe au moyen d’un
tournevis ou d’un gros clou inséré dans son trou central.

Voir

la figure 7.

Desserrer les vis de chaque côté de l’axe en les tournant
vers la droite.

Remarque : Pour empêcher l’axe de glisser au travers des
fentes de la table, ne pas retirer les deux vis en même
temps.

Installer une roulette et deux rondelles sur le boulon à
épaulement, dans l’ordre suivant : rondelle, roulette, rondelle.

Installer l’ensemble boulon, roulette et rondelles sur l’essieu.
Serrer fermement.

Insérer les moyeux dans les trous des roulettes et les
frapper légèrement pour les assujettir.

Remarque : Si les roulettes sont retirées les boulons courts
de l’essieu doivent être conservés pour utilisation ultérieure.
Les deux côtés de l’essieu doivent toujours être munis des
boulons pour assurer la sécurité d’utilisation.

ASSEMBLAGE DES BUTOIRS

Voir la figure 9.

Placer la scie à table sur le côté, comme illustré à la figure 9.

Aligner les trous des butoirs sur ceux du côté de la scie.

Assujettir les butoirs à l'aide des vis fournies.

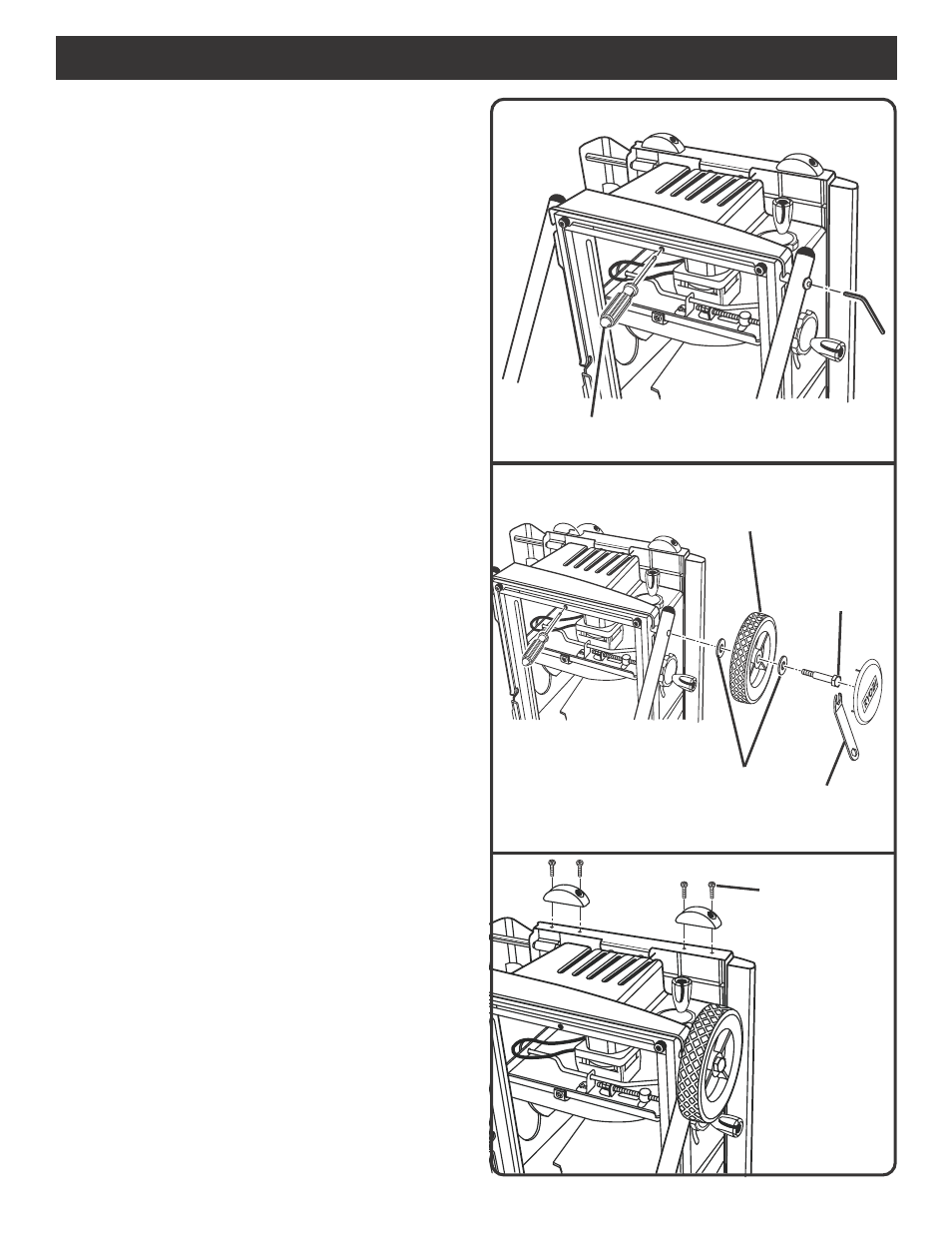

Fig. 7

Fig. 8

TOURNEVIS

ROULETTE

RONDELLE

BOULON À

ÉPAULEMENT

CLÉ

Fig. 9

VIS
