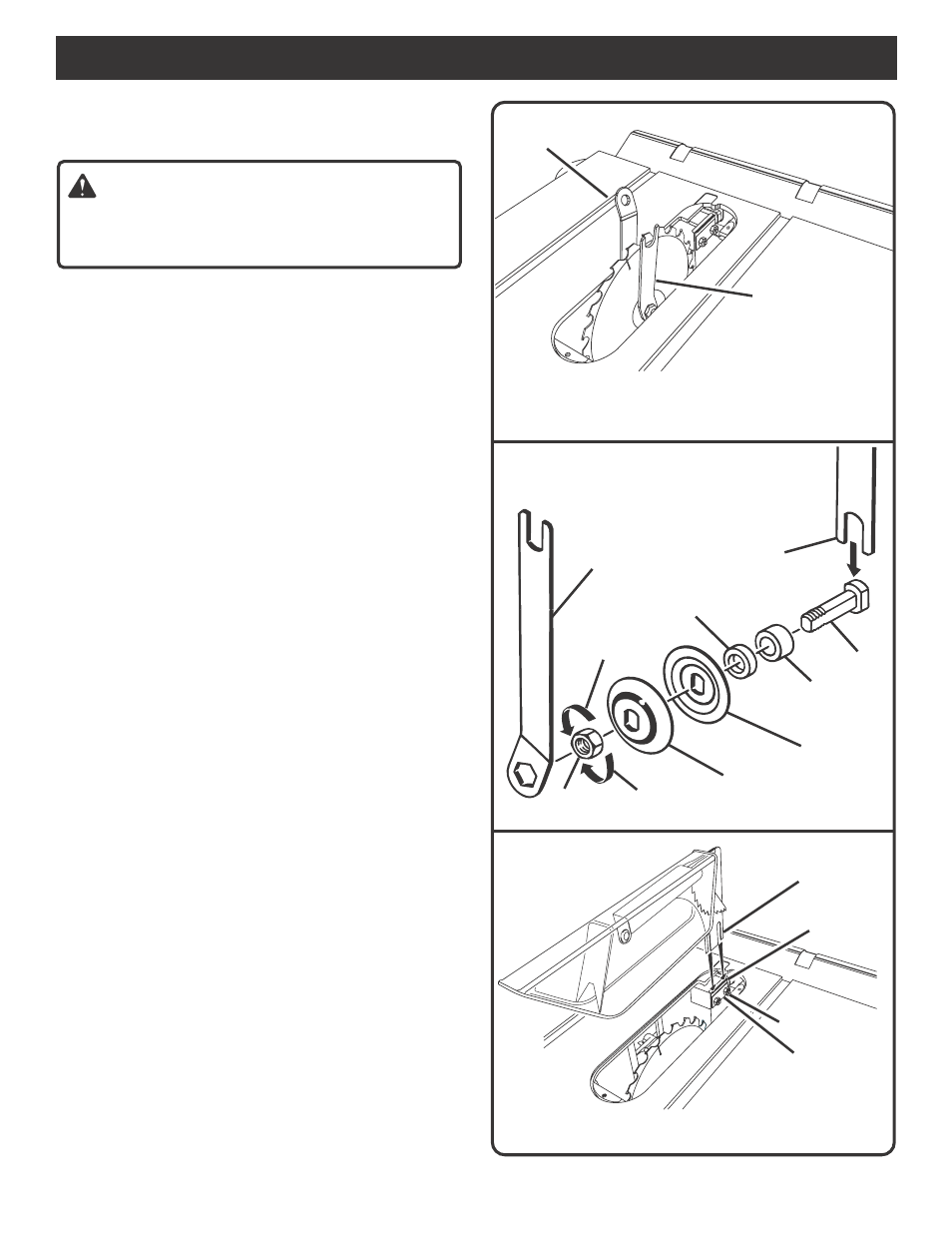

ASSEMBLAGE DE LA LAME ET DU
PROTÈGE - LAME
AVERTISSEMENT :
Ne branchez pas l'outil tant qu'il n'est pas complètement monté.
Sinon, il pourrait démarrer accidentellement et entraîner des
blessures graves.
VÉRIFICATION DE L'INSTALLATION DE LA
LAME
Pour vérifier la lame, enlevez d'abord les trois vis qui retiennent
le passe-lame. Retirez le passe-lame.
Voir la figure 14.
Assurez-vous que le levier de verrouillage de la coupe en biseau
se blocage. Relevez l'arbre de la lame à la hauteur maximum en
tournant vers la gauche la manette de réglage de la lame.
En vous servant de la petite clé hex., placez l'extrémité plate
ouverte sur les méplats de l'arbre, comme l'illustre la figure.
Mettez la grande clé hex. sur l'écrou hex., et, en tenant bien les
deux clés, tirez la grande clé vers l'avant de la machine pour
desserrer et poussez-la pour serrer. Assurez-vous que l'écrou
de la lame est bien serré. Ne serrez pas trop.
Remarque : Le sens du filetage de l’axe est à droite.
Vérifiez tous les dégagements pour que la lame tourne librement.
INSTALLATION DU PROTÈGE - LAME
Abaisser la lame en tournant vers la droite de réglage en sens
anti-horaire.
En vous servant de la petite clé hex., installez le protège-lame en
desserrant suffisamment les deux écrous hex. pour glisser le
couteau diviseur vers le bas entre les cales.
Voir la figure 16.
Resserrez partiellement les deux écrous. Assurez-vous que le
couteau diviseur a un jeu de 3 mm (1/8 po) par rapport à la lame.
Voir la figure 24.
Alignez correctement la lame et le couteau diviseur comme
l'illustre la figure, en répétant au besoin l'étape. Serrez bien les
écrous. Si le couteau diviseur n'est pas correctement situé,
la lame étant relevée, il peut entrer en contact avec la table
lorsque la lame est abaissée et ainsi restreindre le mouvement
de la lame.
ASSEMBLAGE
POUR
DESSERRER
REMARQUE: PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
GRANDE
CLÉ HEX.
PETITE
CLÉ HEX.
ARBRE
GROSSE
ENTRETOISE
RONDELLLE
INTÉRIEURE
ÉCROU
D'ARBRE
RONDELLLE
EXTÉRIEURE
POUR
SERRER
PETITE
ENTRETOISE
Fig. 15
GRANDE CLÉ
HEX.
PETITE CLÉ
HEX.
NE PAS ENLEVER LES ÉCROUS HEX.
PLAQUE
DE MONTAGE
CALES
COUTEAU
DIVISEUR
ÉCROU HEX.
Fig. 14
Fig. 16
