3. Corte la apertura, siguiendo las instrucciones de la plantilla de la pared trasera.

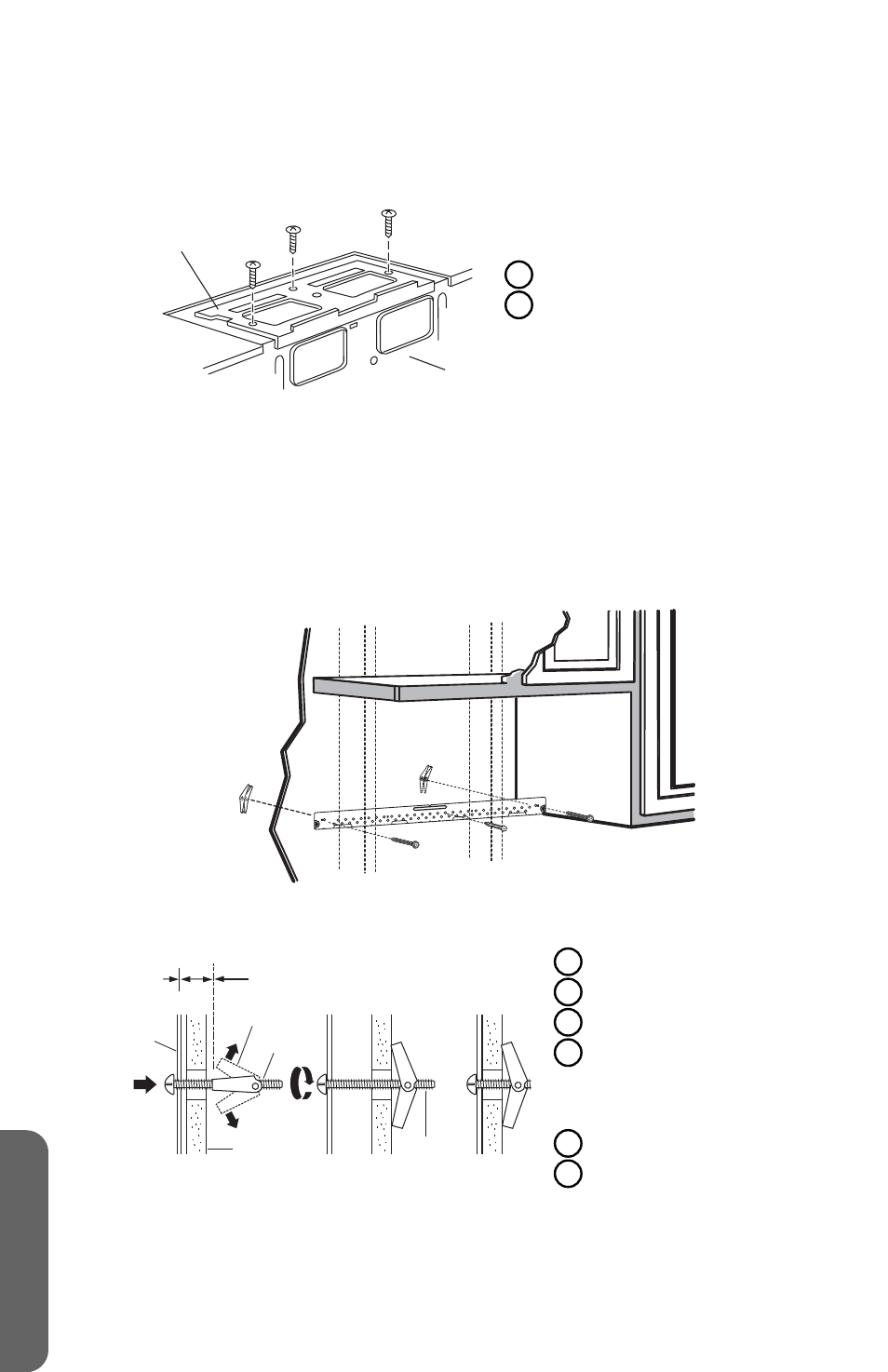

QUITE LA PLACA DEL SOPLADOR
1. Quite el tornillo que sujeta la placa del soplador al horno de microondas.
2. Levante y quite la placa del soplador. Ponga los tornillos a un lado.
b
a
A Placa del ducto de escape
B
Parte posterior del horno de
microondas
INSTALE LA PLACA DE MONTAJE
NOTA:
Debe usarse al menos un tornillo para madera a fin de fijar la placa al pie
derecho de pared.
1. Quite las tuercas mariposa de los pernos.
2. Inserte los pernos en la placa de montaje usando los orificios diseñados para
introducirse en el panel de yeso y vuelva a colocar las tuercas mariposa en cada
perno.
3. Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en
los orificios de la pared para instalar la placa.
b
a
d
c
f
e
A Placa de montaje
B Pared
C Extremo del perno
D El espacio para los
pernos de ajuste es
mayor que el espesor
de la pared
E
Tuercas mariposa
F Perno de ajuste
4. Presione de forma pareja la placa de montaje contra la pared. Asegúrese de que
la placa de montaje toque la parte inferior de la línea horizontal y que la placa
quede centrada debajo del armario.
NOTA: Evite aplastarse los dedos entre la parte posterior de la placa de
montaje y la pared.
