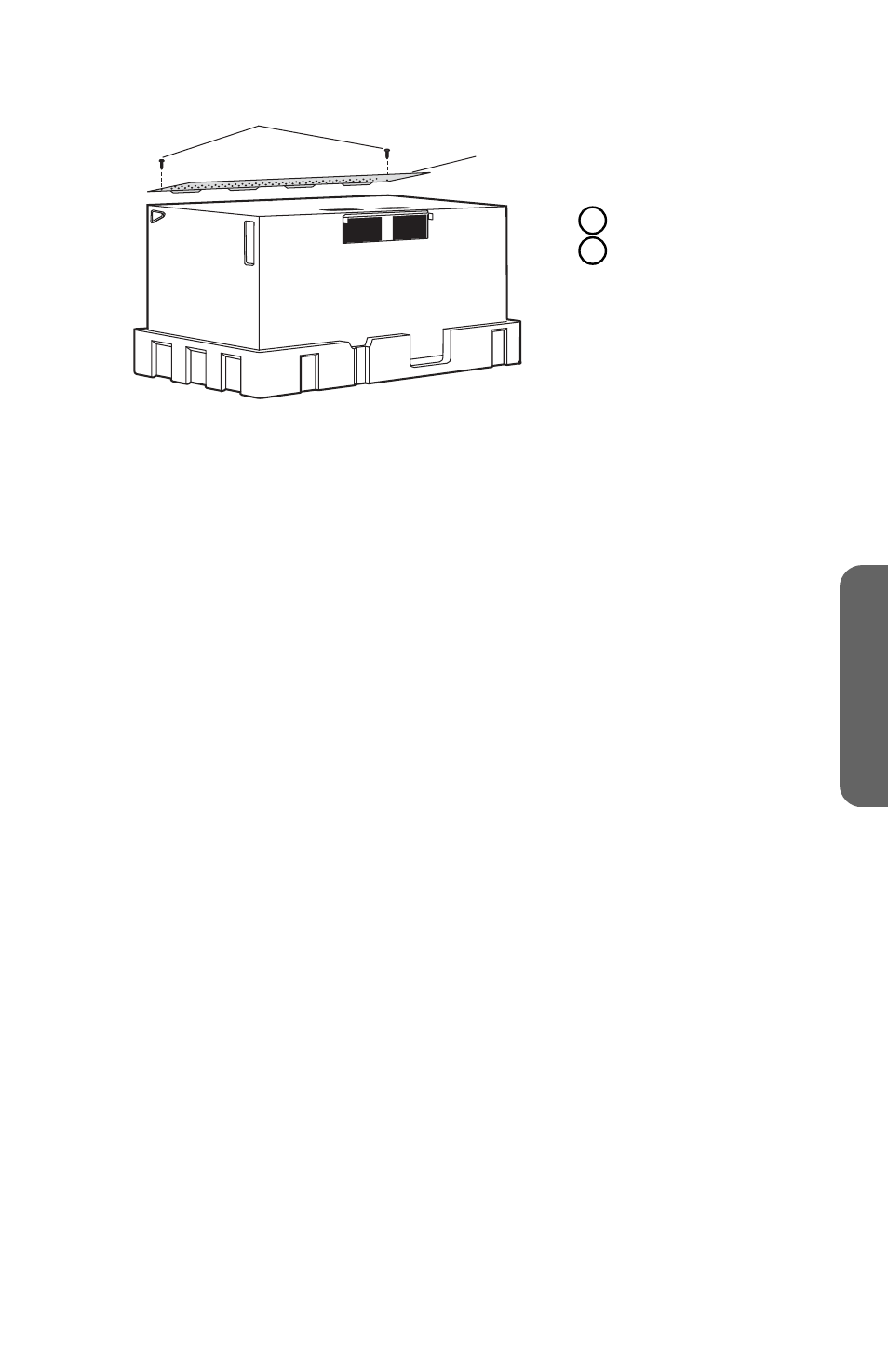

a
b
A Vis
B
Plaque de montage
(gabarit mural)
5. Réinstaller les vis dans les trous desquels ils ont été retirés.
ÉTAPE 2 - IDENTIFICATION DES POTEAUX DU
COLOMBAGE MURAL
IMPORTANT : Le four à micro-ondes doit être installé à au moins un montant
de cloison, de préférence à deux montants. En l'absence de montant de cloison
dans l'ouverture du placard, ne pas installer le four à micro-ondes.
1. Localiser les poteaux à l’aide de l’une des méthodes suivantes :
Détecteur de clous : un appareil magnétique détectant les clous.
OU
Tapoter la surface de montage avec un marteau jusqu’à entendre un son
massif. Un son massif indique l’emplacement d’un poteau.
2. Après avoir localisé le ou les poteau(x), localiser le centre en sondant le mur
avec un petit clou pour identifier les bords du poteau. Ensuite, tracer une
marque à mi-distance des bords. Le centre de tout poteau adjacent doit être à
16" (40,6 cm) ou 24" (61 cm) de cette marque.
3. Marquer le centre du montant adjacent, puis tracer l'axe central vertical de
chaque montant.
ÉTAPE 3 - ALIGNER LE GABARIT DU MUR ARRIÈRE ET
MARQUER LE MUR
Le style des placards du dessus peuvent varier. Suivre les instructions relatives au
style de placards du domicile.
IMPORTANT : Interrompre l’alimentation électrique.
STYLE 1 - SOUS UN PLACARD À FOND PLAT
IMPORTANT : Le four à micro-ondes doit être d’aplomb. Vérifier l’aplomb du
fond du placard à l’aide d’un niveau.
1. Tracer une ligne verticale sur le mur au centre de l’espace de 24" (61 cm) de
large.
2. Positionner la plaque de montage/gabarit mural arrière sur le mur de sorte que
l'axe du gabarit soit aligné avec la ligne médiane et que le haut du gabarit soit en
contact avec le bas du placard. À l'aide de ruban adhésif, fixer le gabarit en
position.
