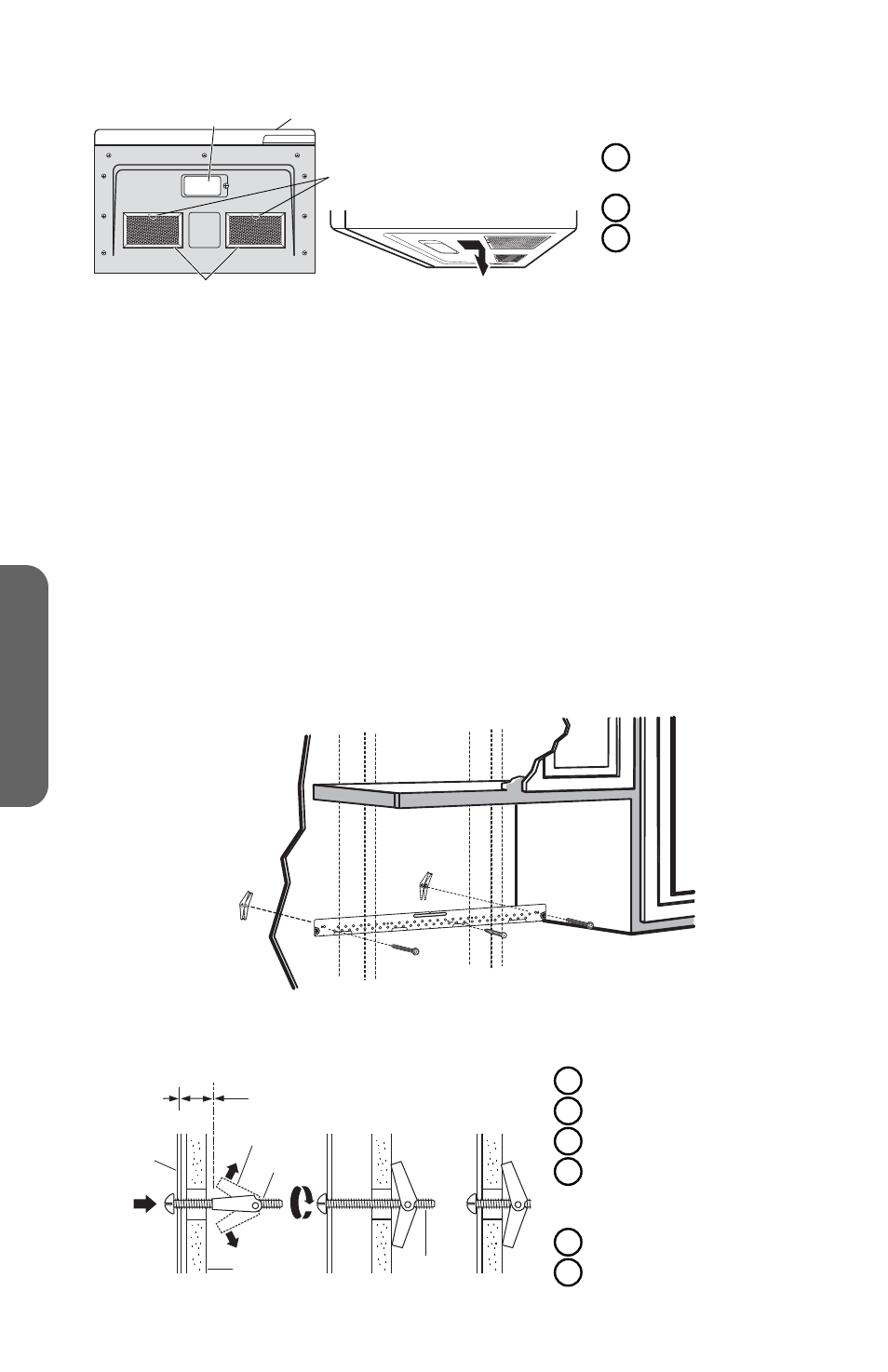

a b
c
d
A Lampes de
surface
B
Porte
C Filtres à graisse
MÉTHODE C - RECYCLAGE (SANS ÉVACUATION NI CONDUIT)
IMPORTANT :
• S’assurer que les vis du moteur du ventilateur et du couvercle du ventilateur
sont bien serrées lors de leur réinstallation. Cela évitera des vibrations
excessives.
• S’assurer que le câblage du moteur a été correctement raccordé et fixé
solidement, et que les câbles ne sont pas coincés.
INSTALLER LA PLAQUE DE MONTAGE
REMARQUE :
Utiliser au moins une vis à bois pour fixer la plaque au poteau du
colombage mural.
1. Retirer les ailettes des boulons.
2. Insérer les boulons dans la plaque de montage à travers les trous conçus pour
rentrer dans des panneaux de gypse et rattacher les ailettes sur chaque boulon.
3. Placer la plaque de montage contre le mur et insérer les ailettes dans les trous
du mur pour monter la plaque.
b
a
d
c
f
e
A Plaque de montage
B
Mur
C Extrémité du boulon
D
Dégagement pour les
ailettes supérieures à
l’épaisseur du mur
E
Ailettes du boulon
F Boulon à ailettes
50
FRANÇAIS
