STYLE 3 - PLACARD ENCASTRÉ AVEC SURPLOMB AVANT OU
GARNITURE DÉCORATIVE
IMPORTANT :
• Le four à micro-ondes doit être d’aplomb. Vérifier l’aplomb du fond du
placard à l’aide d’un niveau.
•
Si une garniture décorative du placard gêne l’installation et l’aplomb du four
à micro-ondes, retirer la garniture.
•
Si les placards sont conçus avec un surplomb avant, mais pas latéral ni
arrière, pour conserver l'aplomb du four à micro-ondes, positionner la
plaque de montage de sorte que la distance entre la plaque de montage et
le bas du placard soit égale à la distance entre le bas du surplomb avant et le
bas du placard.

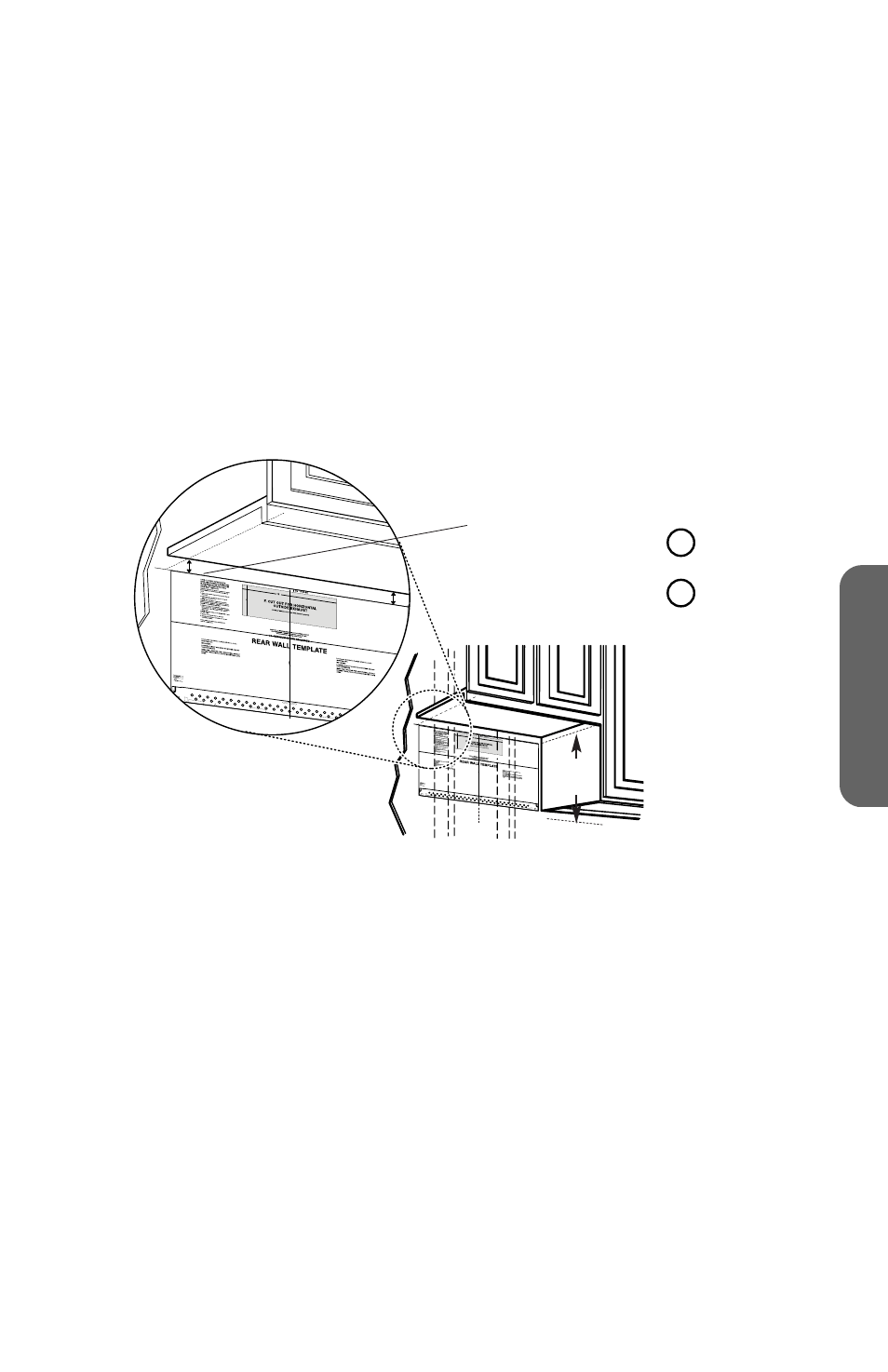

1. Mesurer la profondeur intérieure du surplomb avant.
2. Tracer une ligne depuis le mur arrière égale à la profondeur du surplomb avant.
a
b
16½"
(41.9 cm)
A Ligne
axiale
B Tracer une
ligne
depuis le
mur arrière
égale à la
profondeur
du
surplomb
avant.
3. Tracer une ligne verticale sur le mur au centre de l’espace de 24" (61 cm) de
large.
4. Positionner la plaque de montage/gabarit mural arrière sur le mur de sorte que
l'axe du gabarit soit aligné avec la ligne médiane et que le haut du gabarit soit à
la même distance au-dessous du bas du placard que la profondeur du surplomb
avant. À l'aide de ruban adhésif, fixer le gabarit en position.
ÉTAPE 4 - PERCER LES TROUS POUR MONTER LE FOUR
À MICRO-ONDES
IMPORTANT : Il faut utiliser AU MINIMUM une vis à bois fermement fixée sur
un montant pour soutenir le poids du four à micro-ondes.
1. Tracer une ligne horizontale sur le mur pour marquer le bas du gabarit mural
arrière.
2. Localiser les trous A et B à l'intérieur de la zone de la plaque de montage,
indiqués sur le gabarit mural arrière.
3. Positionner la plaque de montage au-dessus du gabarit mural arrière, centrée
dans la zone de la plaque de montage, de sorte que les trous de la plaque de
montage soient alignés avec les trous du gabarit.
4. Marquer le mur à travers les trous A et B.
