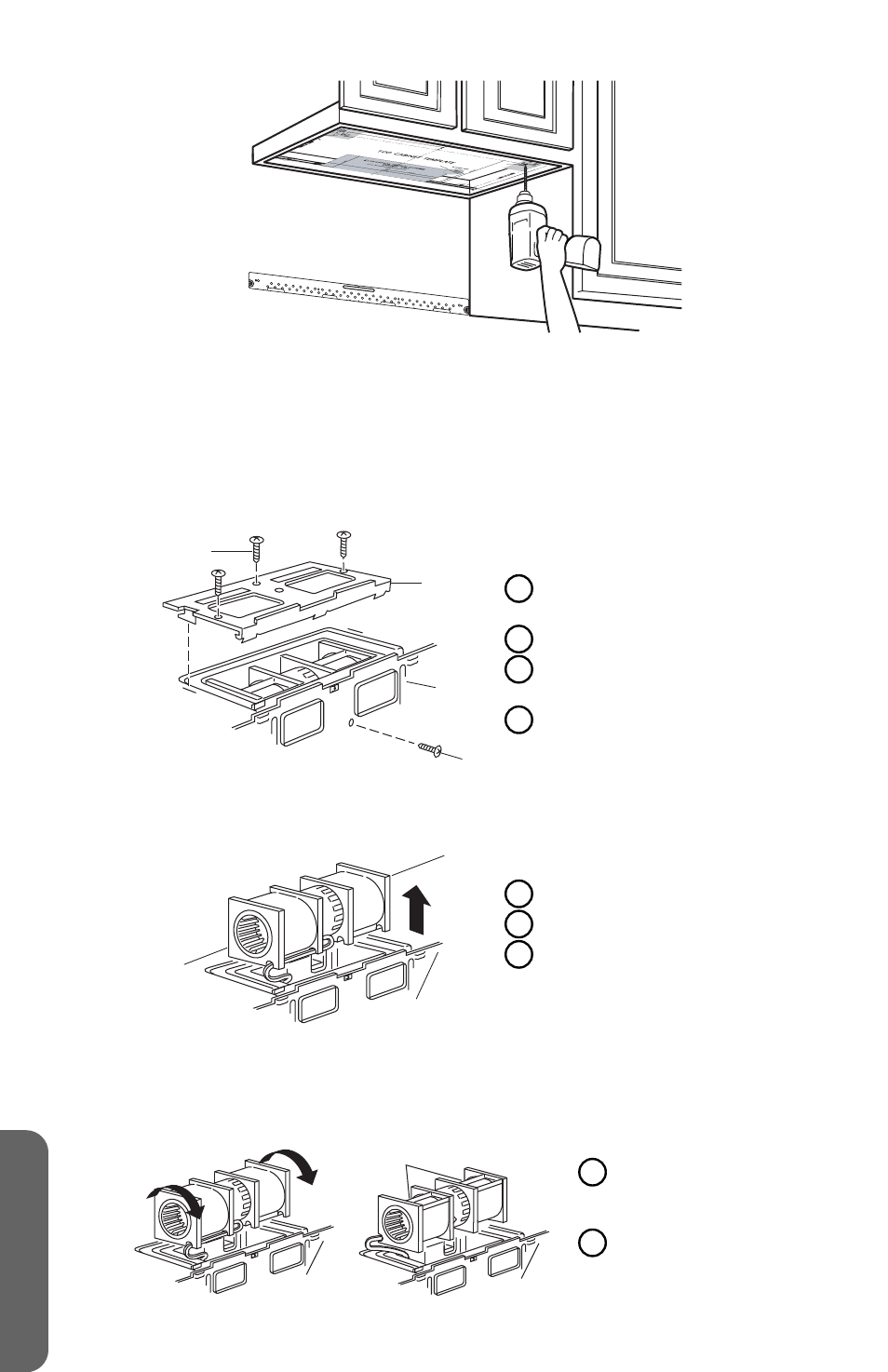

ADAPTE EL SOPLADOR DEL HORNO DE MICROONDAS PARA EL DUCTO
DE ESCAPE SUPERIOR EXTERNO
1. Coloque el horno de microondas en su posición vertical.
2. Quite y guarde los tres tornillos que sujetan la placa de escape al microondas.
3. Quite y guarde el tornillo que sujeta el motor del soplador al horno de
microondas.
b
d
c
a
A
Tornillos de la placa de escape
(3)
B
Placa del ducto de escape
C Parte posterior del
microondas
D Tornillo del motor del soplador
4. Jale con cuidado la unidad del soplador. Los cables se extenderán lo suficiente
para que pueda ajustar la unidad del soplador.
b
a
c
A Extremo A
B Extremo B
C Parte posterior del
microondas
5. Gire la unidad del soplador 90°, de manera que las aberturas de las aletas del
ventilador queden orientadas hacia la parte superior del horno de microondas.
Antes de la rotación Después de la rotación
a
a
b
A Parte posterior del
horno de
microondas
B Aberturas de las
aletas del ventilador
