Yamaha CVP-705B - Manuel (Page 109)

CVP-709/CVP-705 Mode d'emploi 109
Mo
n
ta
ge
d
u
C
V
P
-7
05

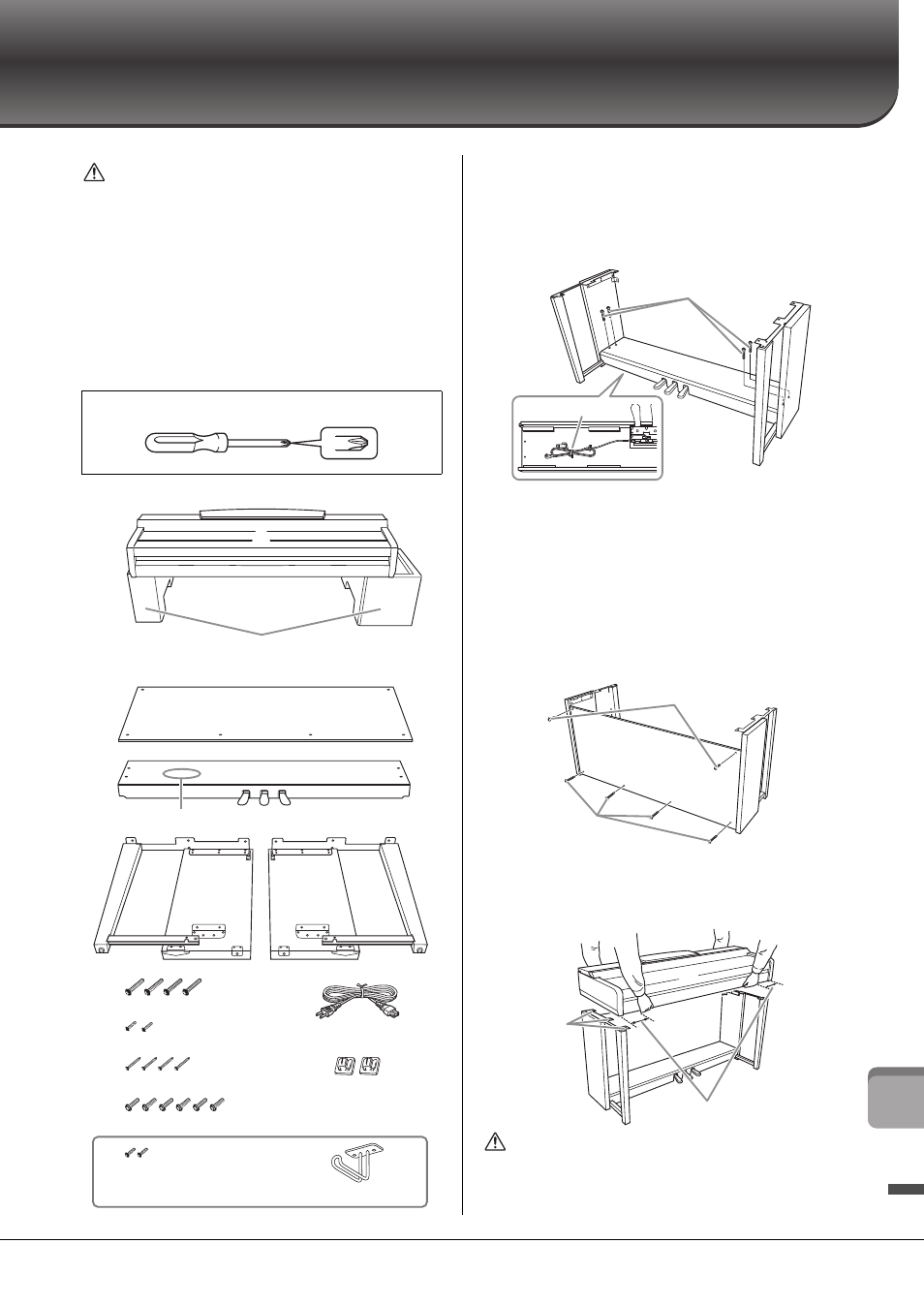

Montage du CVP-705
ATTENTION
• Assemblez l'unité sur une surface dure, plane et suffisamment
spacieuse.
• Veillez à ne pas intervertir les éléments, à ne pas les placer au
mauvais endroit et à les installer selon l'orientation appropriée.
Assemblez l'unité dans l'ordre indiqué ci-dessous.
• L'assemblage doit être effectué par deux personnes au moins.
• Utilisez uniquement les vis de taille adéquate fournies.
N'utilisez pas d'autres vis. L'utilisation de vis inappropriées
risque d'endommager le produit ou de provoquer son
dysfonctionnement.
• Après le montage de chaque unité, veillez à resserrer toutes
les vis.
• Pour procéder au démontage de l'unité, il suffit d'inverser
l'ordre des étapes d'assemblage.
Déballez tous les éléments et vérifiez qu'il n'en manque aucun..
1
Fixez C à D et E.
Détachez et déroulez le cordon du pédalier.
Ne jetez pas le lien en vinyle. Vous en aurez besoin
à l'étape 5.
Fixez D et E à C à l'aide de quatre vis de type F.
2
Fixez B.
Alignez les trous des vis situés sur la partie supérieure de B
respectivement sur les orifices du support présents sur D et
E, puis fixez les coins supérieurs de B à D et E à l'aide de
deux vis de type G que vous serrez à la force des doigts.
Fixez l'extrémité inférieure de B à l'aide de quatre vis
de type H.
Resserrez fermement les vis de type G qui ont été mises en
place sur la partie supérieure de B à l'étape 2- .
3
Montez A.
Veillez à placer vos mains à au moins 15 cm des bords de
l'unité principale lors de son montage.
ATTENTION
• Prenez garde de ne pas laisser tomber l'unité principale ou de
vous y coincer les doigts.
• Tenez l'unité principale uniquement comme indiqué ci-dessus.
Préparez un tournevis cruciforme (+) adapté à la taille des vis.
A
B
C
D E
6 x 20 mm x 4
6 x 16 mm x 6
4 x 12 mm x 2
4 x 20 mm x 4
4 x 10 mm x 2
K
F
G
H
J
Retirez les coussinets en mousse de polystyrène de l'emballage, placez-les
sur le sol et posez la partie A dessus. Positionnez les coussinets de manière
à ce qu'ils n'obstruent pas le boîtier du haut-parleur situé sur le bas de A.
Cordon enroulé à l'intérieur du pédalier.
Fixations pour le
cordon x 2
Crochet de suspension du casque
Cordon d'alimentation
D D
C E E
F
B
E
D
H
G
A
Alignez les
trous des vis.
15 cm ou plus à l'intérieur
