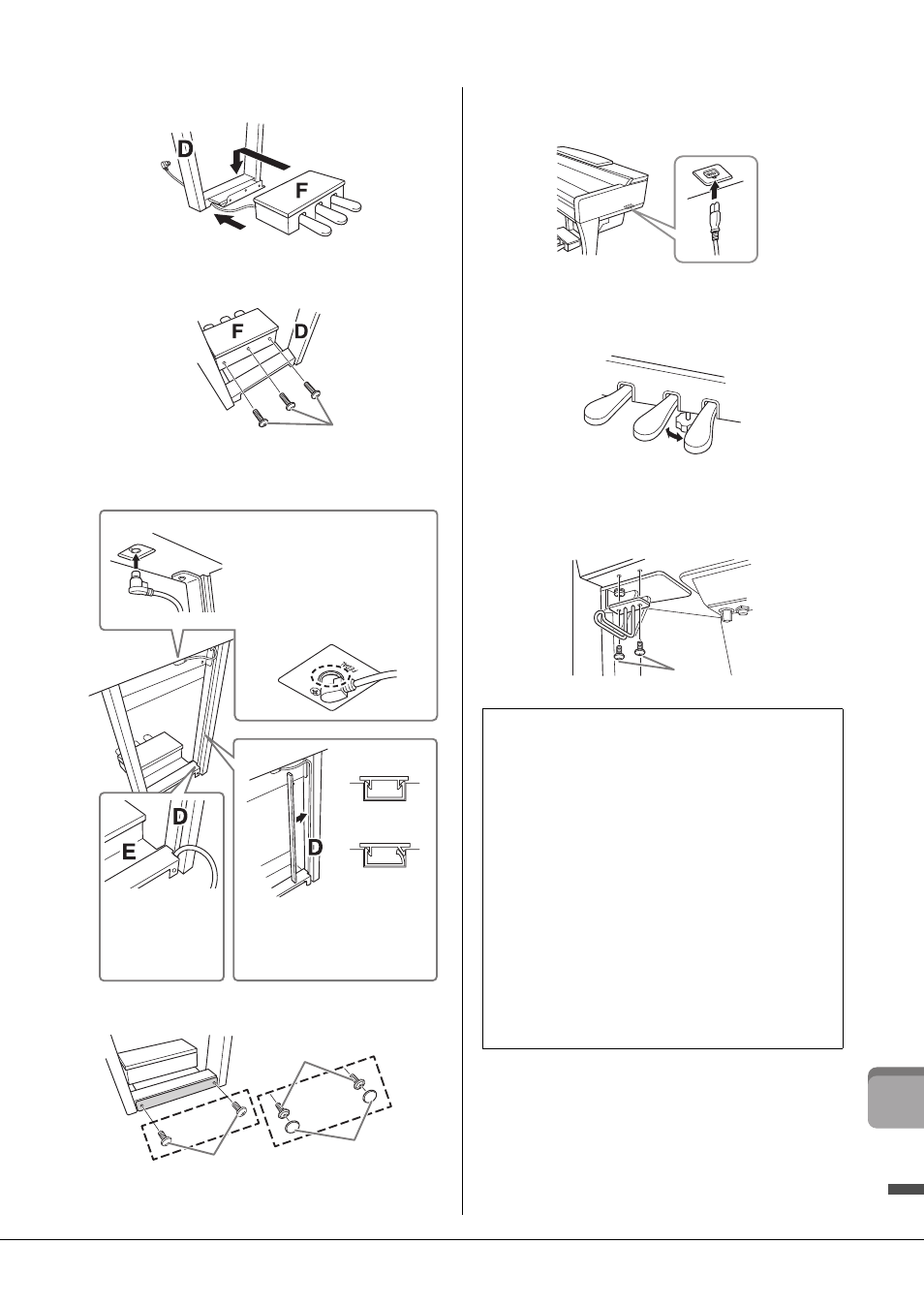

Faites passer le cordon du boîtier de pédales sous la partie D
vers l'arrière de l'unité principale.
Placez la partie F sur le support de la partie D.
Fixez la partie F à la partie D à l'aide de trois vis de type M.
7
Raccordez le cordon du boîtier de pédales.
Fixez l'unité G à l'aide de deux vis de type N.
(CVP-709PWH) Fixez deux caches-vis de type K.
8
Introduisez la fiche du cordon
d'alimentation secteur dans la prise [AC IN].
9
Tournez l'ajusteur de sorte qu'il repose
fermement au sol.
10
Fixez le crochet de suspension du casque.
Fixez le crochet de suspension du casque à l'aide de
deux vis de type P, comme illustré.
M
Branchez la fiche du cordon
d'alimentation dans le connecteur
du boîtier de pédales.
Insérez le cordon du boîtier de
pédales jusqu'au bout, de sorte que
la partie métallique de la fiche du
cordon ne soit plus visible. Sinon, la
pédale risque de ne pas fonctionner
correctement.
Faites passer
le cordon du
boîtier de
pédales entre les
parties D et E. Alignez le cordon du boîtier de
pédales sur la rainure située sur
la partie D, puis placez
soigneusement le cache sur
la rainure.
Correct
Incorrect
K
CVP-709B
CVP-709PE
CVP-709PWH
G G
N
N
Une fois que vous avez terminé le montage, vérifiez les
points suivants.
• Reste-t-il des pièces inutilisées ?
→ Relisez les instructions de montage et corrigez les
erreurs éventuelles.
• L'instrument est-il suffisamment éloigné des portes ou
de tout autre objet mobile ?
→ Déplacez-le à un endroit approprié.
• Entendez-vous un bruit de ferraille lorsque vous
secouez l'instrument ?
→ Resserrez toutes les vis.
• Le boîtier de pédales émet-il un bruit de cliquetis ou
cède-t-il lorsque vous appuyez sur les pédales ?
→ Tournez le dispositif de réglage de sorte qu'il repose
fermement sur le sol.
• Le cordon du boîtier de pédales et le cordon
d'alimentation sont-ils bien insérés dans les prises ?
