CVP-709/CVP-705 Mode d'emploi 103
M
on
ta
ge
d
u
CVP
-70
9 (ty
pe p
ia
n
o
à
q
u
eue)
2

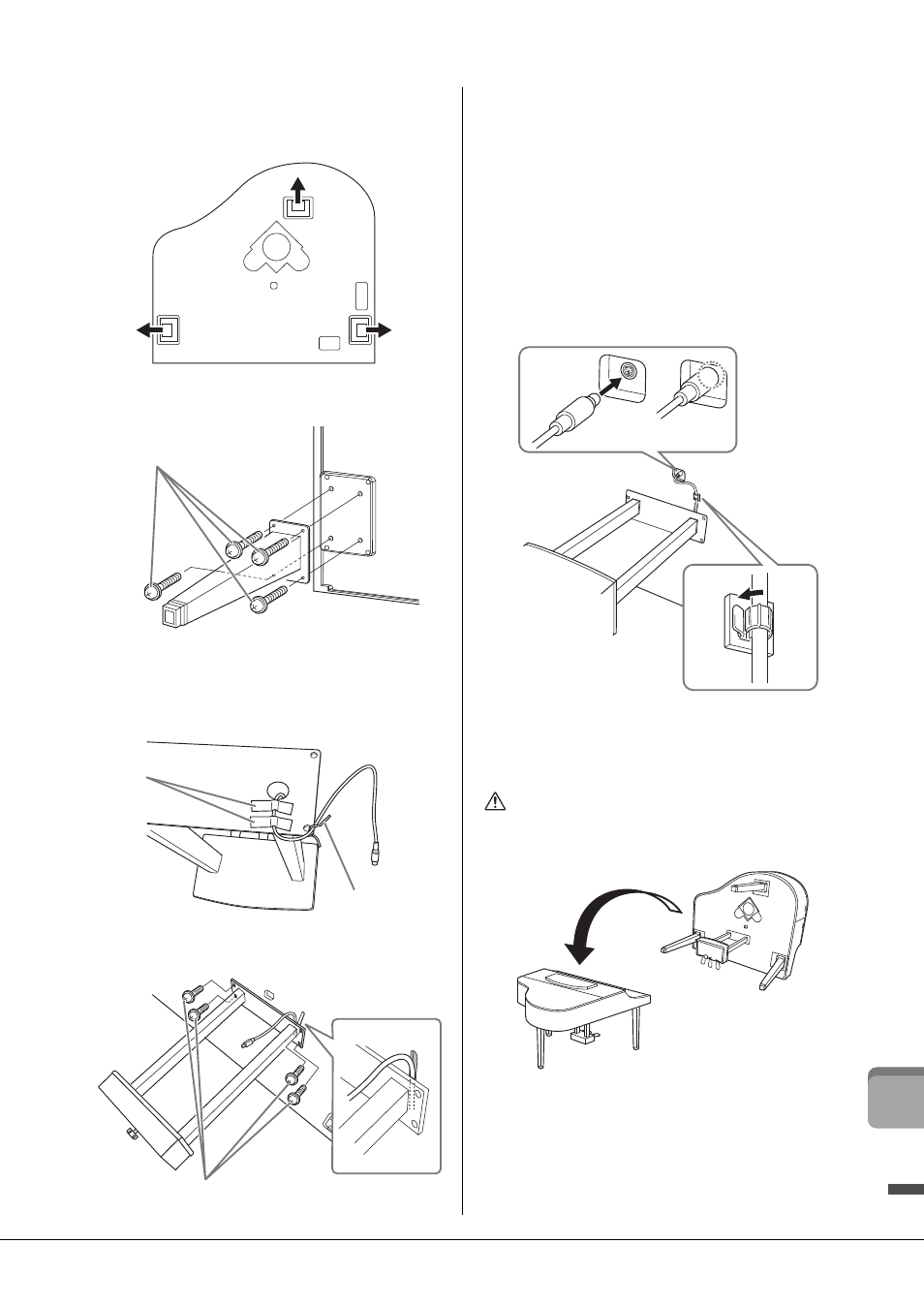

Fixez les deux pieds avant et un pied arrière.
Reportez-vous au schéma ci-dessous pour vérifier
l'orientation des pieds.
Placez et vissez quatre vis sur chaque pied,
en commençant par l'un des pieds avant.
3
Installez le boîtier de pédales.
Retirez l'attache et le ruban adhésif qui fixent le câble de
la pédale à la partie supérieure du boîtier de pédales.
Alignez le cordon sur la rainure de l'unité et fixez le boîtier
de pédales à l'aide de quatre vis.
Branchez le câble de la pédale dans le connecteur du boîtier
de pédales.
Insérez la fiche dans le connecteur de manière à ce que le
côté sur lequel est imprimée une flèche soit orienté vers
l'avant (côté clavier). Si la fiche ne s'insère pas facilement,
n'essayez pas de forcer. Vérifiez qu'elle est correctement
orientée, puis réinsérez-la dans le connecteur.
Insérez le câble de la pédale de manière sécurisée jusqu'à
ce que la partie métallique de la fiche ne soit plus visible.
Sinon, la pédale risque de ne pas fonctionner correctement.
Fixez le support de câble sur l'unité, comme indiqué dans
l'illustration ci-dessous, puis utilisez-le pour fixer le câble
de la pédale.
4
Mettez l'unité en position relevée.
Servez-vous des pieds avant comme d'un support pour
redresser l'unité.
ATTENTION
• Prenez garde à ne pas vous coincer les doigts !
• Lorsque vous soulevez l'unité, ne saisissez pas celle-ci par
le protège-clavier.
.
Pied
arrière
Pied avant Pied avant
Vis de fixation de 6 x 40 mm
Ligature
Ruban
adhésif
Vis de fixation de 6 x 20 mm
