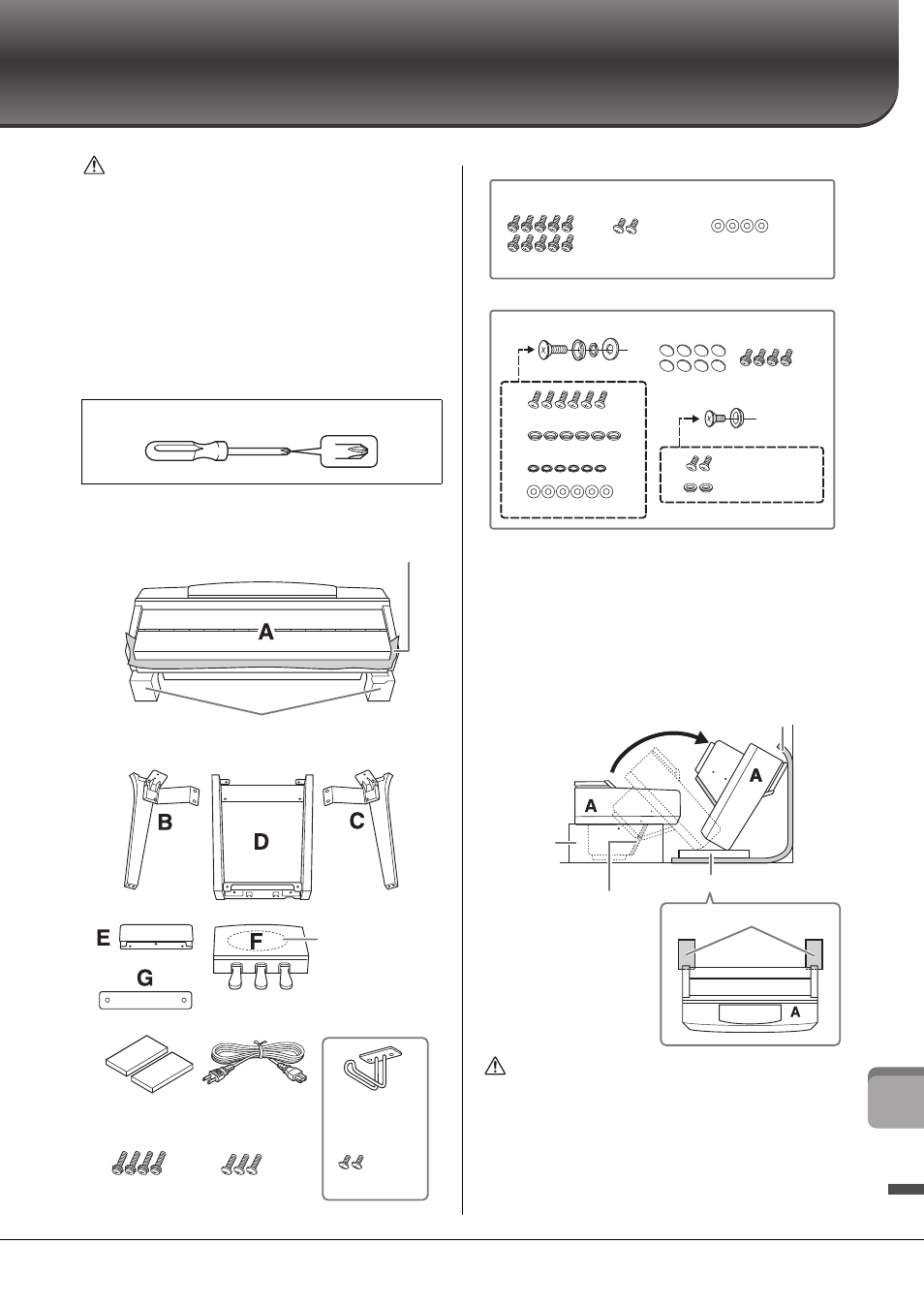

Montage du CVP-709
ATTENTION
• Assemblez l'unité sur une surface dure, plane et suffisamment
spacieuse.
• Veillez à ne pas intervertir les éléments, à ne pas les placer au
mauvais endroit et à les installer selon l'orientation appropriée.
Assemblez l'unité dans l'ordre indiqué ci-dessous.
• L'assemblage doit être effectué par deux personnes au moins.
• Utilisez uniquement les vis de taille adéquate fournies.
N'utilisez pas d'autres vis. L'utilisation de vis incorrectes risque
d'endommager le produit ou de provoquer son
dysfonctionnement.
• Après le montage de chaque unité, veillez à resserrer toutes
les vis.
• Pour procéder au démontage de l'unité, il suffit d'inverser
l'ordre des étapes d'assemblage.
Déballez tous les éléments et vérifiez qu'il n'en manque aucun.
1
Appuyez la partie A contre le mur,
comme illustré.
Étalez un grand tissu doux (couverture, par exemple)
comme illustré afin de protéger le sol et les murs.
Appuyez la partie A contre le mur, le protège-clavier en
position fermée et la partie clavier tournée vers le bas.
ATTENTION
• Prenez garde à ne pas vous coincer les doigts !
AVIS
• La partie supérieure du pupitre n'étant pas fixée, assurez-vous
de maintenir fermement le pupitre de manière à l'empêcher
de tomber.
• Ne placez pas l'unité principale à l'envers ou la face arrière
tournée vers le bas.
Préparez un tournevis cruciforme (+) adapté à la taille des vis.
5 x 30 mm x 4
H
4 x 20 mm x 3
M
4 x 10 mm x 2
P
Pour éviter que le protège-clavier ne s'ouvre accidentellement pendant
l'assemblage, appuyez dessus, en vous assurant que la feuille
(comme illustré) reste en place.
Pour éviter d'endommager le boîtier du haut-parleur situé au bas de
l'unité A, prenez soin de placer celle-ci sur les coussinets de protection.
Assurez-vous également que les coussinets ne touchent pas le boîtier du
haut-parleur.
Cordon enroulé
à l'intérieur du pédalier.
À la sortie d'usine, les
pédales sont recouvertes
d'un revêtement de
protection. Retirez ce
revêtement de la pédale
forte pour une utilisation
optimale de l'effet
GP Responsive
Damper Pedal.
Cordon d'alimentation Coussinets de
protection x 2
Crochet de
suspension
du casque
CVP-709PWH
5 x 18 mm x 4
(a)
(a) (b) (c) (d)
(b)
(c)
(d)
x 6
x 8
x 6
(a)
(a) (b) x 2
(b)
4 x 12 mm x 2
4 x 13 x 2.5 mm x 2
CVP-709B/CVP-709PE
N
5 x 18 mm x 10
4 x 10 mm x 2 5 x 15 x 1.2 mm x 4
J, L
J
Q
K
N
6 x 13 x 2.5 mm x 6
5 x 20 mm x 6
5 x 16 x 2 mm x 6
L
Grand tissu doux
Coussinets en
mousse de
polystyrène
AVIS
Ne touchez pas le tulle du
haut-parleur, car vous
risqueriez d'endommager
l'intérieur.
Coussinets de protection
Coussinets de protection
