Advanced Contact Technology
4 / 12 www.multi-contact.com
8
9
10
11
12
13
15
16
17
18
19
21
22
23
24
14
20

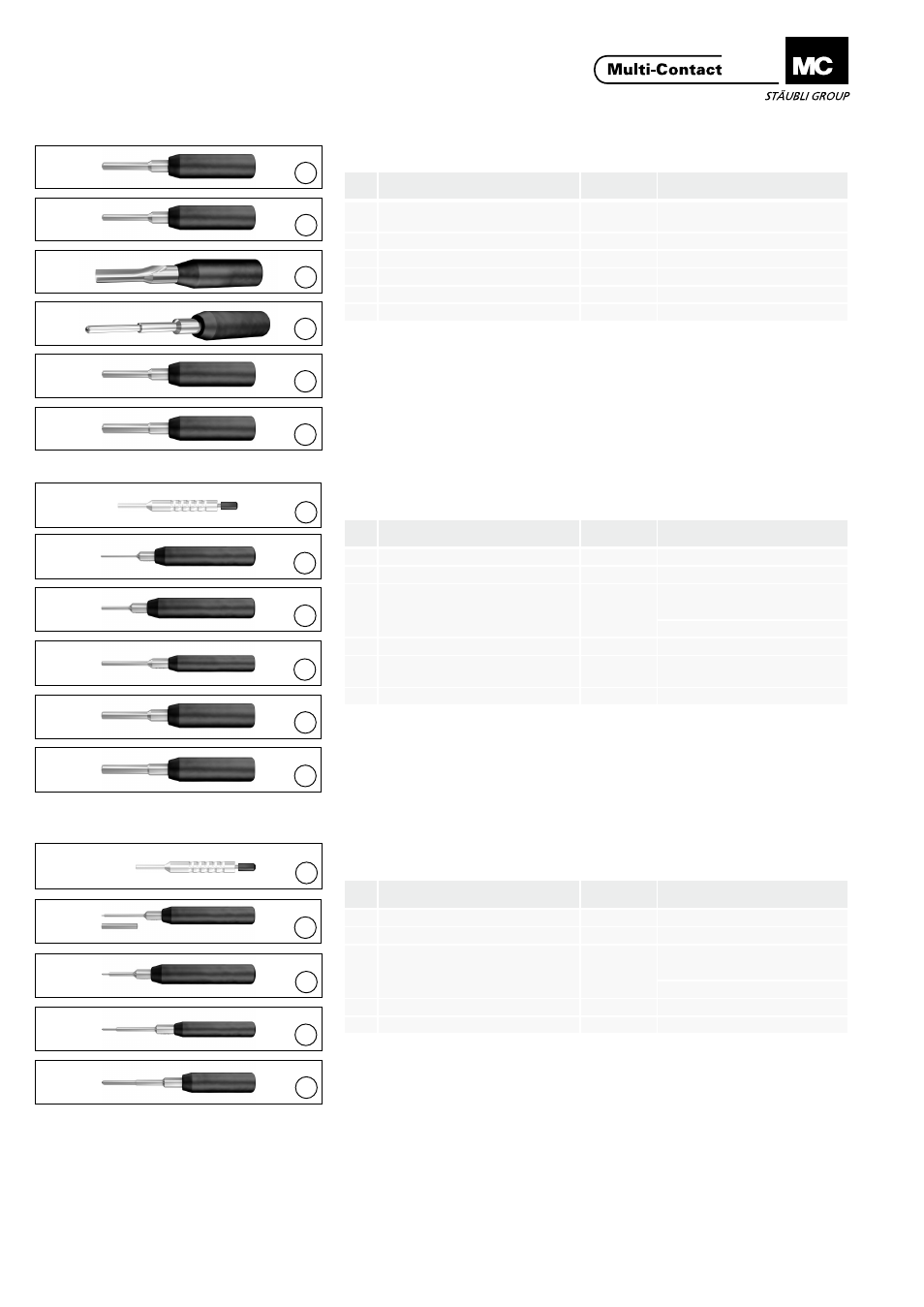

Outil de montage broche / douille Insertion tool pin / socket
ill.
Désignation
Description
No. de Cde.
Order No.
pour Ø-nom. broche / douille
for nominal Ø pin / socket
8 ME-WZ5 18.3013
6 mm + CT-POF/SL
Contacts coaxiaux/Coaxial contacts
9 MSA-WZ5 1) 3) 18.3015 6 mm
10 ME-WZ6 18.3016 8 mm
11 MBA-WZ5 2) 18.3014 6 mm / 8 mm
12 MSA-WZ6 3) 18.3018 8 mm
13 MSA-WZ8 18.3022 8 mm (M8A/PE-L)
1) est également utililisé pour le montage du
bouchon d’obturation�
2) contacts avec taraudage pour raccordement à
visser�
3) contacts avec embout fileté pour raccordement
à visser�
1) will be used also for assembly of blind plugs
2) for contacts with screw connection with inter
nal thread
3) for contacts with screw connection with exter
nal thread
Outil de démontage broche Pin extraction tool
ill.
Désignation
Description
No. de Cde.
Order No.
pour Ø-nom. broche
for nominal Ø pin
14 CT-A-WZ0,6 33.3002 0,6 mm
15 MSA-WZ1/1,2 18.3002 1 mm
16 MSA-WZ1,5 18.3005
Contacts thermocouples
Termocouple contacts
1,5 mm
17 MSA-WZ3 18.3012 3 mm
18 MSA-WZ6 18.3018
6 mm + CT-POF/SL
Contacts coaxiaux/Coaxial contacts
19 MSA-WZ8 18.3022 8 mm / PE-L
Outil de démontage douille Socket extraction tool
ill.
Désignation
Description
No. de Cde.
Order No.
pour Ø-nom. douille
for nominal Ø socket
20 CT-A-WZ0,6 33.3002 0,6 mm
21 MBA-WZ1/1,2 18.3001 1 mm
22 MBA-WZ1,5 18.3004
Contacts thermocouples
Termocouple contacts
1,5 mm
23 MBA-WZ3 18.3011 3 mm
24 MBA-WZ6 18.3017 6 mm / 8 mm
