Le conduit de fumée a une importance capitale pour le
bon fonctionnement et la sécurité de votre foyer fermé.

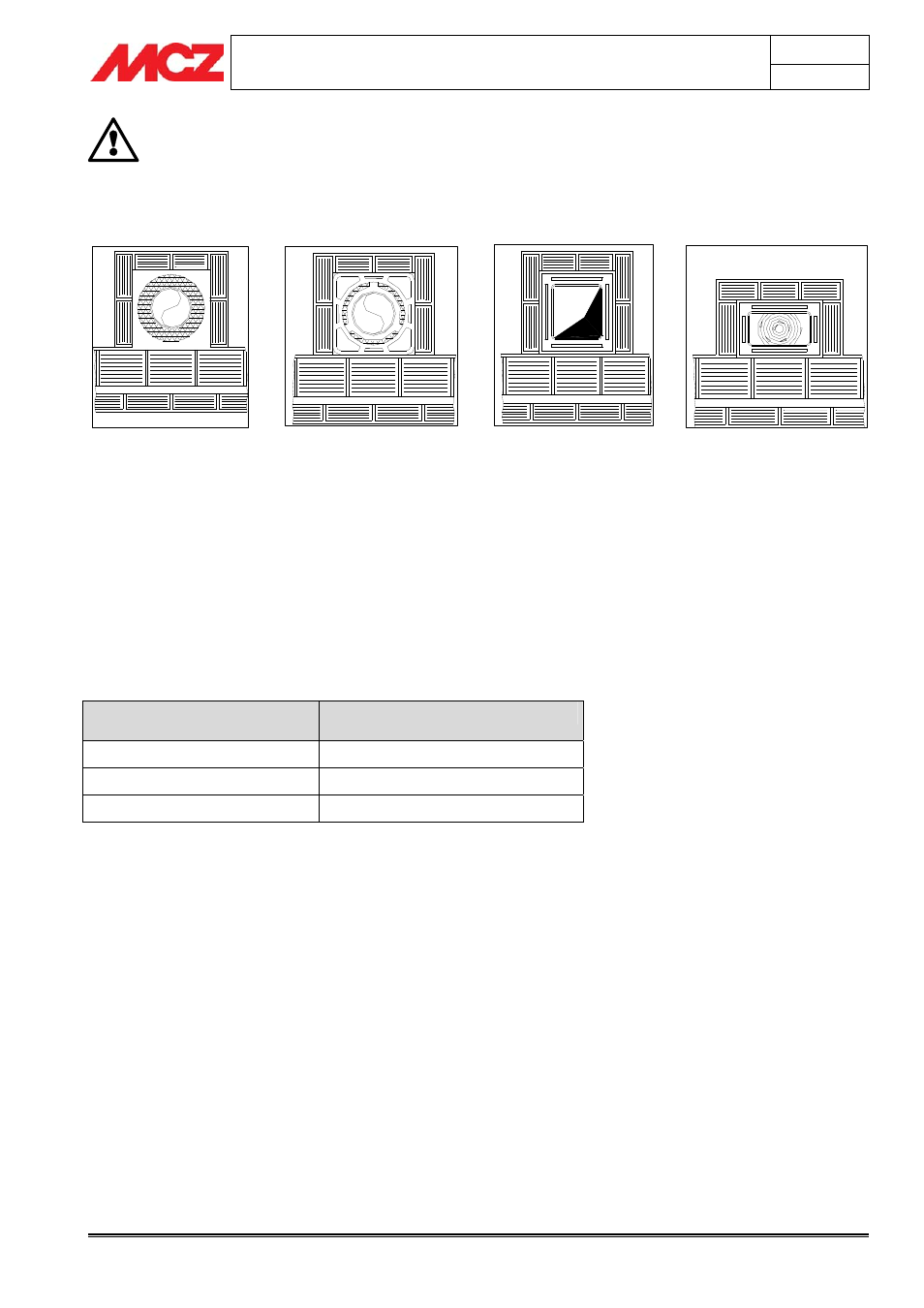

2.5.1. Exemples de conduit de fumée
Pour les conduits de fumée à section carrée ou rectangulaire les côtés
intérieurs doivent être arrondis avec un rayon non inférieur à 20 mm.
Pour la section rectangulaire le rapport entre dimensions intérieures
doit être de ≤1,5.
La section du conduit de fumée préconisée en fonction de sa longueur
est indiquée dans le tableau ci-dessous :
Hauteur (m) Section (cm²)
De 3,5 à 5 m 900 (30x30 cm ou ∅ 30 cm)
De 5-7 m 625 (25x25 cm ou ∅ 25 cm)
Plus de 7 m 400 (20x20 cm ou ∅ 20 cm)
N.B. Une section trop petite ou trop grande provoque une diminution
du tirage et risque de compromettre l'isolation.
Pour des sections particulières ou des variations de section ou de
dévoiement, il faudra vérifier le fonctionnement du système
d'évacuation des fumées suivant la norme UNI 9615.
Il est conseillé d'équiper le conduit de fumé d'une chambre de dépôt
des matériaux solides avec porte hermétique, à installer juste au-
dessous du canal de fumée de manière à pouvoir facilement y accéder.
Conduit de fumée en acier
inox AISI 304 doté d'une
double chambre isolée avec
de la fibre de céramique ou
équivalent résistant à
400°C.
PARFAITE
Conduit de fumée en boisseau
réfractaire avec double
chambre isolée et chemise
extérieure en béton allégé avec
un matériau alvéolaire de type
argile.
BONNE
Conduit de fumée
traditionnel en argile à
section carrée avec des
parties vides isolantes.
BONNE
Eviter les conduits de fumée avec
une section intérieure
rectangulaire dont la longueur
est le double de la largeur
comme, par exemple, 20x40 ou
15x30.
MÉDIOCRE
