FOYER FERMÉ AIRSYSTEM
Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI
page
25
Installation et montage
Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
•
Fixer la patte en acier contenant le bornier pour le câblage
électrique moyennant la vis auto-perceuse F fournie
(figure14).
•
Avant de remonter le fond hermétique C dans son logement,
effectuer les branchements électriques comme illustré au
paragraphe suivant.
•
Une fois effectués les branchements électriques, replacer le fond
hermétique C et le bloquer moyennant les vis auto-taraudeuses
B
(figure 14)
•
Réinsérer la dalle foyère, le tiroir et la grille à cendres
S'assurer que le fond amovible C soit hermétique et
que les joints montés sur le fond soient intacts.
4.9. RACCORDEMENT DES PANNEAUX DE
COMMANDE ET DES SONDES
4.9.1. Panneau de commande FC715 et montage de la sonde
Prévoir au préalable les raccordements du panneau de commande
FC715 selon ce qui est exposé sur le
schéma 1 de la page 29 si est
monté un kit de 480-620 m
3
/h
ou sur le schéma 2 de la page 30 si est
monté un kit de 180m
3
/h.
MONTAGE DE LA SONDE :
•
Visser sans serrer la vis de blocage de la sonde G au support
de la sonde E, en interposant la bride F
(figure 16).
•
Visser tout le support de la sonde E+F+G au trou D (clé de 10)
•
Insérer jusqu'au bout la sonde H dans le trou de la vis de
blocage de la sonde G et serrer doucement la vis G (clé de 7).
•
La sonde s'insèrera à l'intérieur du montant du foyer fermé C.
Une fois branché et effectué le raccordement, s'assurer que la led
rouge située sur le panneau de commande s'allume.
Tous les câblages doivent être réalisés avec la prise
de courant débranchée. S'assurer que la prise de
courant soit pourvue de mise à la terre.
4.9.2. Positionnement du panneau de commande t FC715
Le panneau de commande doit être positionné au sol, à l'arrière ou sur
le côté du foyer fermé, dans une zone accessible pour l'entretien et
surtout loin du fond de la structure comme illustré à la
figure 17.
S'assurer que le panneau de commande ne soit en contact avec
les parties métalliques chaudes du foyer fermé, car la chaleur
pourrait l'endommager.
L'appareil doit être alimenté avec une tension de 220V -
50Hz.
Il est indispensable de le connecter correctement à la terre.
Veiller à ce que les câbles ne touchent pas les parties
métalliques de la structure car elles sont très chaudes.

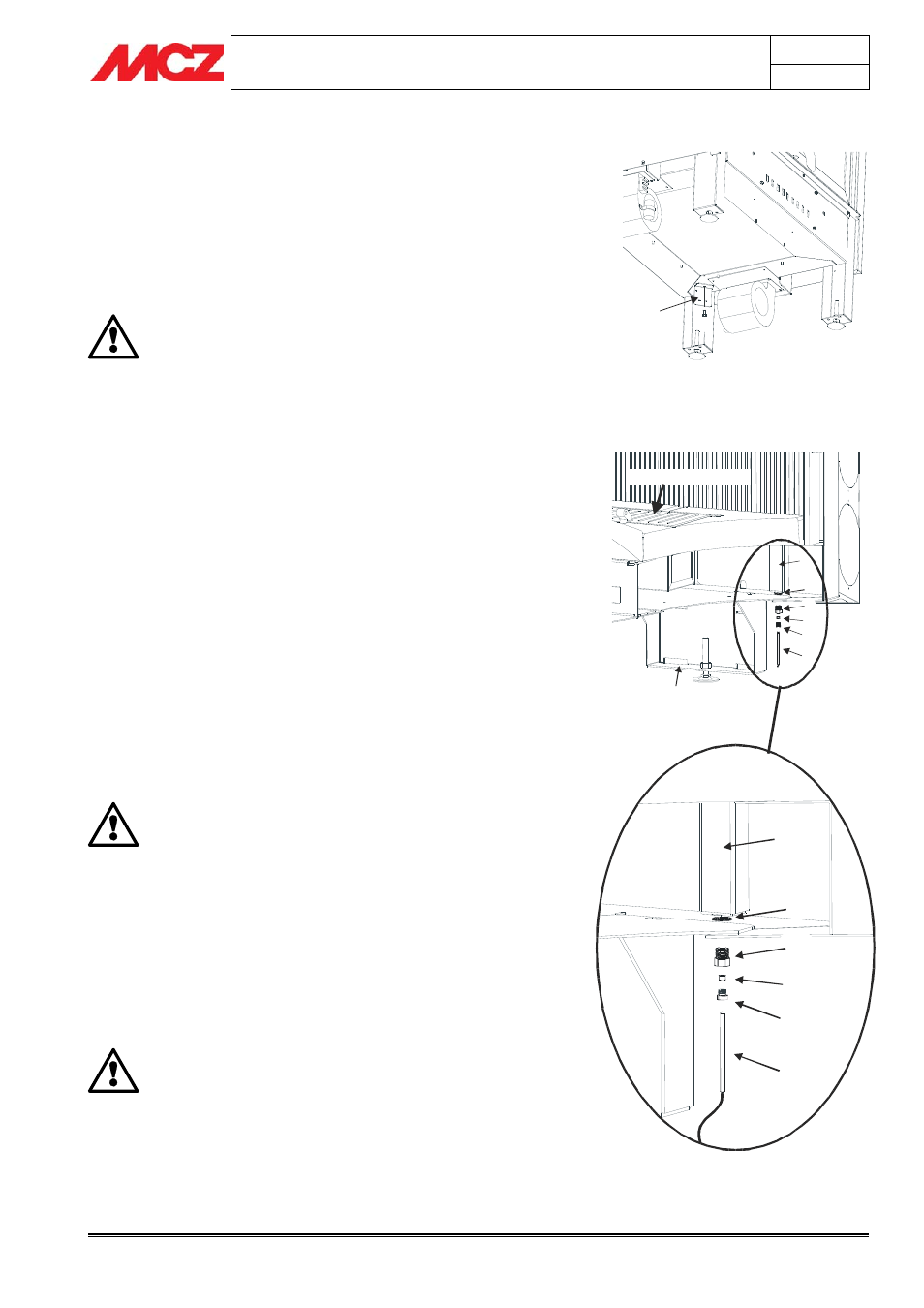

Figure 14 – Montage de la patte avec bornier
Figure 16 – Montage de la sonde
F
Patte avec
bornier
Pied arrière
Section de la dalle foyèr
Grille pare-cendres
Tiroir à
cendres
E
F
G
H
D
C
E
F
G
H
D
C
