FOYER FERMÉ AIRSYSTEM Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page
16

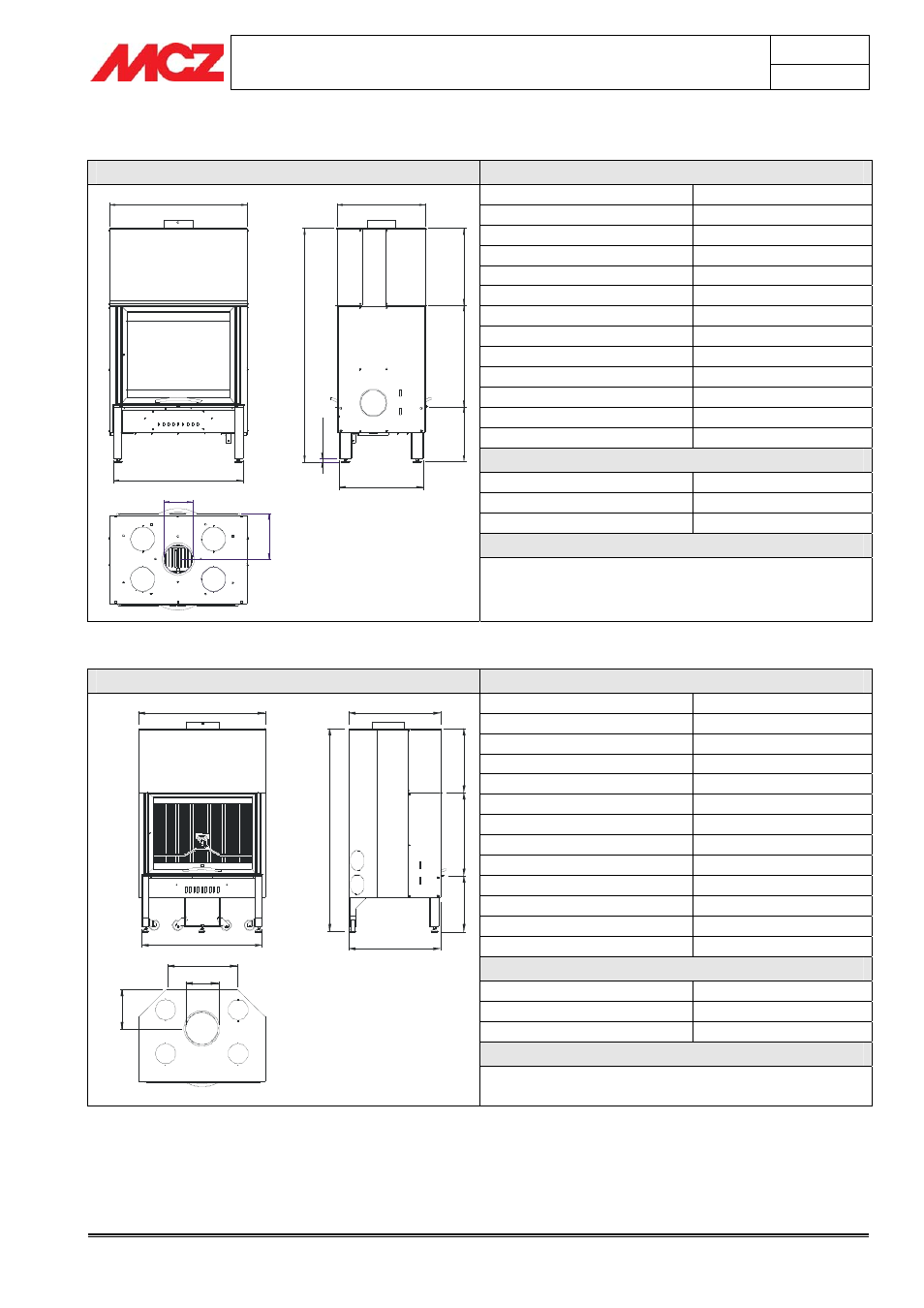

Dimensions et caractéristiques techniques Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Airsystem B70 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,2 kg/h – 2,2 kg/h
Puissance thermique maximum kW 10 Kcal 8600
Rendement 70%
Volume de chauffe *
215/40 - 246/35 - 287/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 270 °C
Sortie des fumées Ø 18 cm
Dimensions du foyer
Poids net 245 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,30 %
Débit massique des fumées 11,1 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
545
517
4
7
6
6
1
5
3
7
5
-3
9
5
1
4
6
6
-1
4
8
6
2
0
-4
0
852
804
2
8
4
Ø180
Le poêle est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
Airsystem F80 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 4,0 kg/h – 2,8 kg/h
Puissance thermique maximum kW 13 Kcal 11.180
Rendement 74%
Volume de chauffe *
280/40 - 319/35 - 373/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 300 °C
Sortie des fumées Ø 25 cm
Dimensions du foyer -
Poids net 300 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,25 %
Débit massique des fumées 12,1 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
690
687
4
7
7
.5
6
1
9
.5
4
1
0
-4
3
0
945
900
520
Ø250
2
9
5
.5
152
0 -
1
540
Le poêle est un appareil à combustion intermittente
