MCZ AirSystem 70 DX - Manuel (Page 15)

FOYER FERMÉ AIRSYSTEM Chapitre 3
MANUEL D'INSTALLATION ET D'EMPLOI page
15

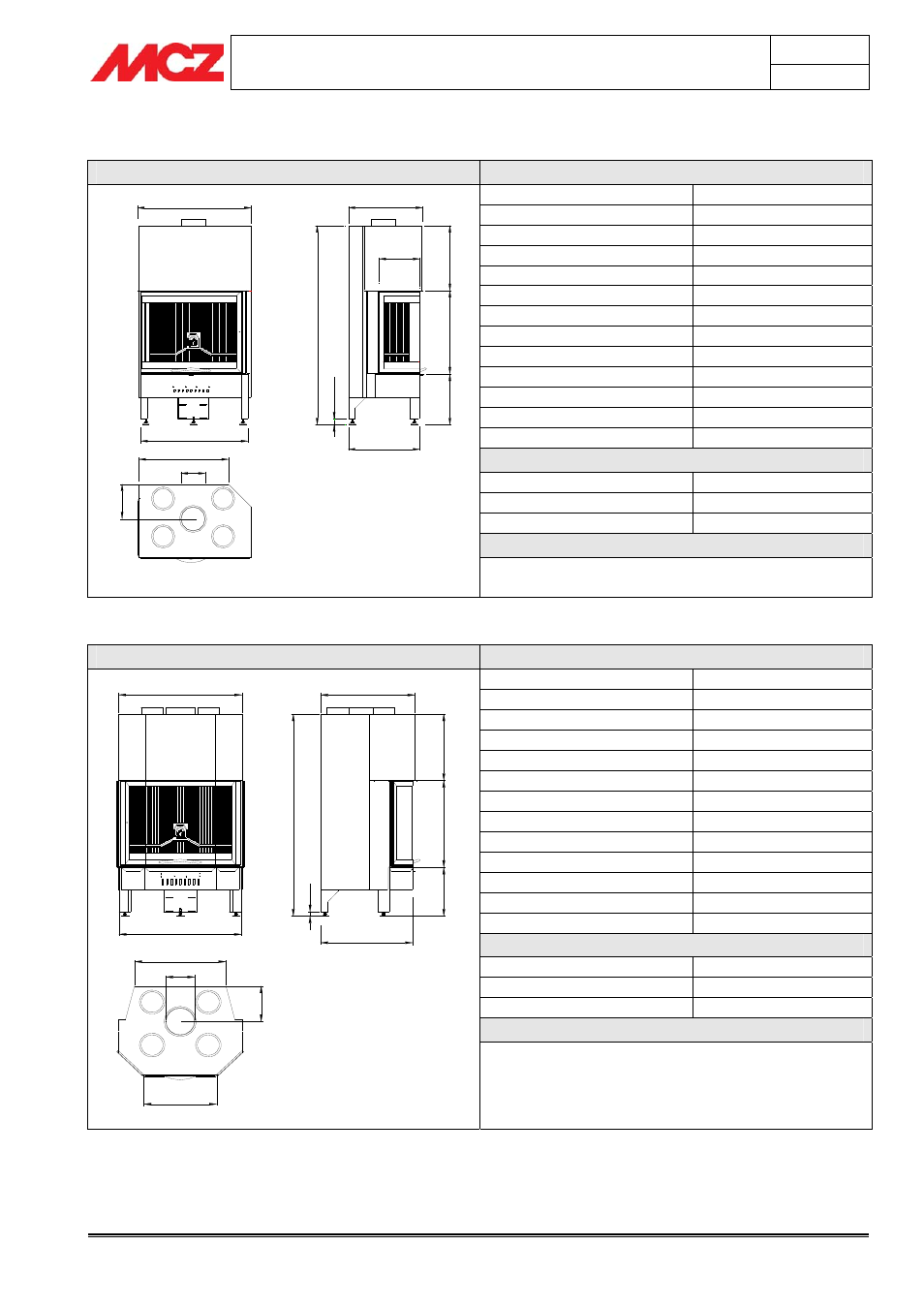

Dimensions et caractéristiques techniques Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Airsystem F70 Dx/Sx Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,2 kg/h – 2,2 kg/h
Puissance thermique maximum kW 10,5 Kcal 9030
Rendement 76,1%
Volume de chauffe *
226/40 - 258/35 - 301/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 270 °C
Sortie des fumées Ø 18 cm
Dimensions du foyer -
Poids net 250 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,25 %
Débit massique des fumées 11,1 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
2
0
-4
0
545
1
4
6
5
-1
4
8
5
525
4
7
5
6
1
5
3
7
5
-3
9
5
298
835
785
660
Ø180
2
5
6
Le poêle est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
Airsystem E70 Caractéristiques techniques
Type de combustible Bois - Briquettes
Consommation horaire 3,2 kg/h – 2,2 kg/h
Puissance thermique maximum kW 10,5 Kcal 9030
Rendement 76,1%
Volume de chauffe *
226/40 - 258/35 - 301/30
Tirage minimum 12 Pa / 0,12 mbar
Température des fumées 270 °C
Sortie des fumées Ø 18 cm
Dimensions du foyer -
Poids net 260 Kg
Prise d'air extérieur comburant cm² 150
Émission de CO
2
dans les fumées (13% O
2
) 0,25 %
Débit massique des fumées 11,1 g/s
Conduit de cheminée
Jusqu'à 5 m 20x30 cm Ø22
Entre 5 et 7 m 20x20 cm Ø20
Plus de 7 m 18x18 cm Ø18
Notes
1
4
5
5
.5
-1
4
7
5
.5
622
3
5
1
-3
7
1
6
2
6
4
7
8
.5
835
618
2
5
6
Ø200
495
830
2
0
-4
0
638
Le poêle est un appareil à combustion intermittente
* Données pouvant varier en fonction du combustible utilisé
