FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
29
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.11. RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder le foyer fermé au conduit de fumée au
moyen de tubes et de coudes en acier aluminé en mesure de résister
aux températures élevées atteintes dans cette partie de la cheminée et
à la corrosion des fumées. Ces raccords sont disponibles sur demande
avec différentes dimensions (voir notre listing) et simplifient la mise en
œuvre puisqu'ils s'emboîtent l'un dans l'autre.
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte du foyer fermé et
non pas le long du conduit de fumée.
Une fois l'installation terminée, il est obligatoire
d'isoler le raccord des fumées avec le matelas de
calorifugeage en fibre céramique ou autre matériau
résistant à au moins 600°C.
4.12. MONTAGE DU KIT DE SORTIE D'AIR CHAUD
Pour la canalisation de l'air, il est nécessaire d'enclencher les tubes flexibles
Ø 150 mm C (en option) aux brides prévues à cet effet et présentes sur la
partie supérieure du foyer fermé B. Dans un premier temps, il est
nécessaire d'enlever les plaques précoupées A situées sur le haut, en
utilisant un marteau en caoutchouc ou quelque chose de semblable. Une
fois rompue la plaque, l'enlever de son logement pour procéder avec la
fixation des brides B. Fixer les brides avec les vis fournies, raccorder les
tubes flexibles C avec les colliers prévus à cet effet D. Sur la partie opposée
au tube, sont appliquées les bouches réglables E qui seront successivement
fixées à la contre-hotte d’habillage. (voir figure 22)
Il est conseillé de :
• Isoler les tubes de la canalisation (ex. fibre céramique) pour les isoler
de la contre-hotte et éviter les vibrations transmises par le
ventilateur et par l'air forcé.
• Les canalisations ne devront pas avoir plus de 2 ml de long pour
la ventilation naturelle et plus de 4 ml pour la ventilation forcée.
• Insérer la bouche de sortie de l'air chaud à une hauteur minimal de 2 m du sol.
• Effectuer,si possible, des canalisations à égale distance afin
d'éviter différentes quantités d'air d'une sortie à l'autre.
ATTENTION ! Vérifier si, lors de l'allumage du foyer
fermé, les lamelles des bouches de soufflage sont
complètement ouvertes afin d'éviter de dangereuses
surchauffes.
4.13. MONTAGE DE L'HABILLAGE ET DE LA CONTRE-
HOTTE
AVANT DE PROCÉDER À L'HABILLAGE DU FOYER
FERMÉ, LIRE LE CHAPITRE 5.2 “ESSAI DE
FONCTIONNEMENT”
Le foyer fermé et les parties de l'habillage doivent être fixées entre eux
SANS ENTRER EN CONTACT AVEC LA STRUCTURE EN ACIER

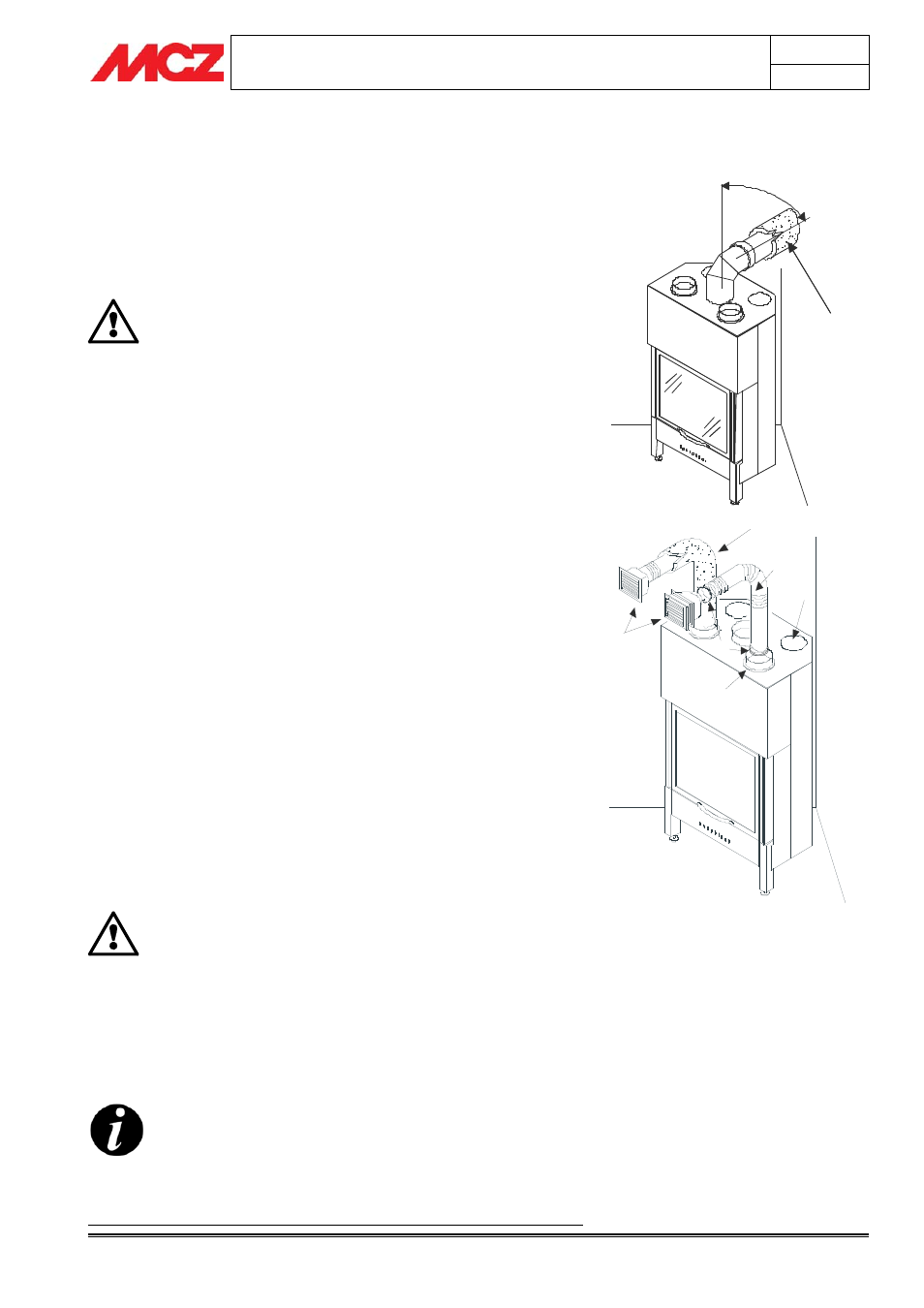

Figure 22 – Montage du kit de sortie d'air
chaud
Isolation
45° Max
B
A
C
D
E
Isolation
