FOYER FERMÉ AIRSYSTEM Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI page
8
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
45° max
Conduit de
cheminée
2.4. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est une opération très
importante qui doit être effectuée avec soin et attention car, en cas
d'anomalie ou d'erreur de fabrication, il sera très difficile d'y remédier
et de le modifier sans endommager la contre-hotte. En outre, le
raccordement se trouve dans une zone de la cheminée où les
températures sont très élevées. Il est donc très important d'utiliser des
matériaux résistant à la chaleur mais aussi à l'acidité des fumées
produites par la combustion.
Avant de commencer les travaux, il est nécessaire de faire attention aux points suivants :
• Le raccordement doit avoir une inclinaison maximale de 45° et
ceci afin d'éviter des dépôts excessifs de condensats produits
lors de l'allumage et/ou de créosote et, en outre, d'éviter le
ralentissement de l'évacuation des fumées.
• Les raccords doivent être métalliques, soit en acier inox
316 avec une épaisseur minimale de 10/10 soit en acier
aluminé avec une épaisseur minimale de 20/10. Il est
interdit d'utiliser des tubes flexibles en acier inox ou en
aluminium parce qu'ils pourraient compromettre la
sécurité du raccordement et qu'ils ont tendance à se
fendre et à se relâcher en causant des sorties de fumée.
• Les éléments raccordés doivent être parfaitement scellés.
• L'élément de raccordement au conduit de fumée ne doit être ni
trop long pour éviter toute obstruction ni trop court pour éviter
toute sortie des fumées.
Si vous utilisez des raccords métalliques, il est
indispensable qu'ils soient isolés avec des matériaux
adéquats tels que des matelas de calorifugeage en
fibre céramique afin d'éviter toute détérioration des
murs et de la contre-hotte décorative.
IMPORTANT !
Toute majoration de la section du raccord doit être
effectuée directement sur la hotte du foyer fermé et
non pas le long du conduit de fumée.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination
des fumées, il devra donc avoir les caractéristiques suivantes :
• être imperméable et thermiquement isolé ;
• être réalisé avec des matériaux résistant à la chaleur, à l'action
des produits de la combustion et des condensats ;
• Avoir une forme verticale avec des dévoiements de l'axe ne
dépassant pas 45° et sans étranglements.
• Respecter les exigences indiquées dans le tableau technique
telles que la section intérieure du conduit et la hauteur.
• Avoir une section intérieure de préférence circulaire.
• S'il est préexistant et qu'il a déjà été utilisé pour d'autres
appareils de chauffage, le ramoner.

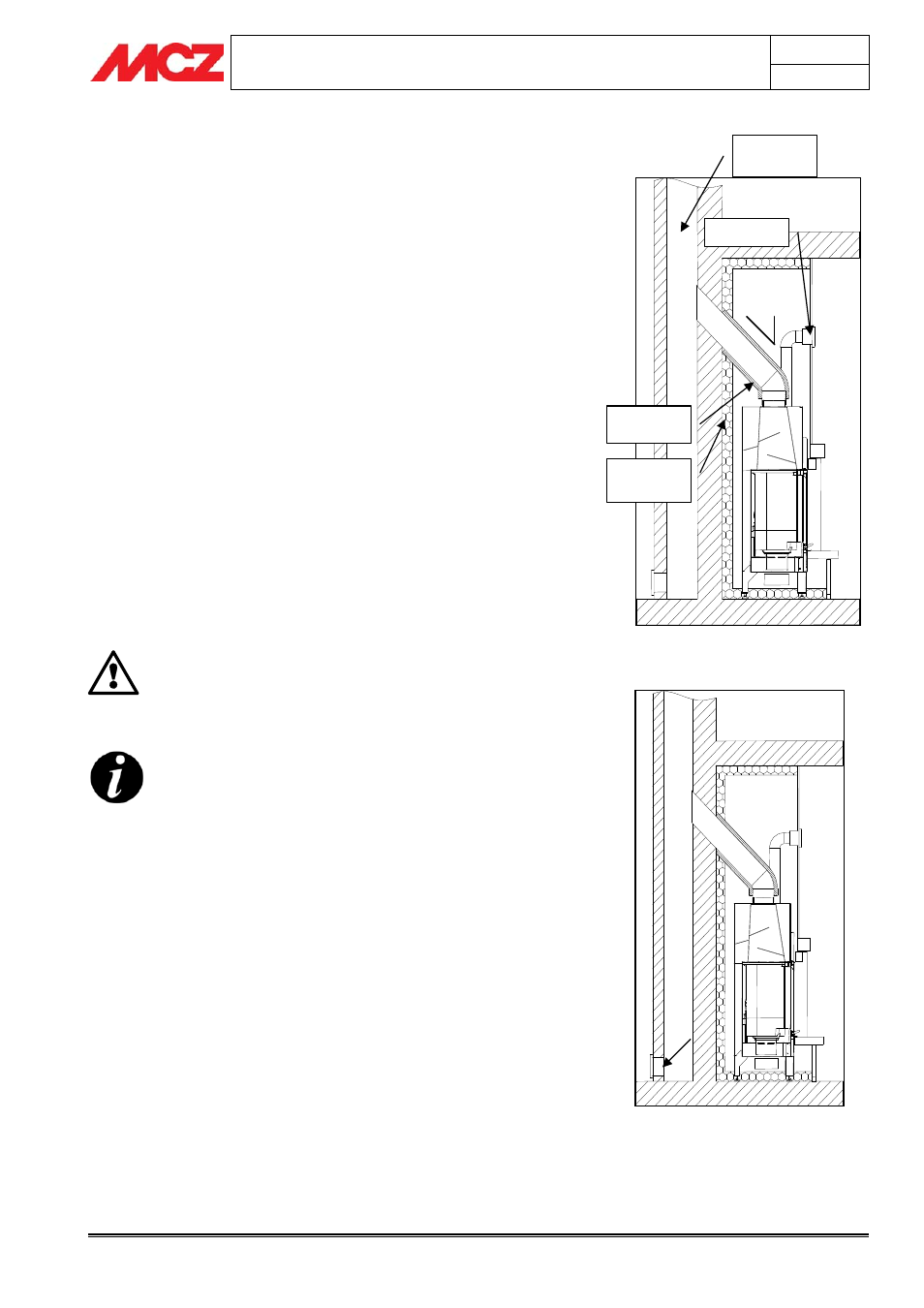

Exemple de raccord du foyer fermé
Représentation typique d'un conduit de fumée
correctement exécuté avec, au pied du
tronçon vertical extérieur, l'installation d'une
chambre de dépôt avec porte hermétique pour
recueillir et décharger les matériaux solides
produits par la combustion.
Raccord des
fumées
Isolation en fibre
de céramique
Grille de hotte
