FOYER FERMÉ AIRSYSTEM Chapitre 4
MANUEL D'INSTALLATION ET D'EMPLOI page
18
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
4.2.1. Convection naturelle ( VN )
Si vous optez pour ce système, l'installateur devra enlever les demi-
plaques situées sous le corps du foyer fermé afin de faciliter l'échange
thermique et la circulation de l'air.
Ligne Airsystem à l'exception de Airsystem B70
Sur tous les modèles de la ligne Airsystem, à l'exception du modèle
B70, les demi-plaques sont situées sous la sole du corps comme
représenté à la figure 1. La somme des sections des demi-plaques est
égale à la section de deux plaques supérieures pour la canalisation de
l'air chaud. En ouvrant toutes les demi-plaques, il est donc possible de
canaliser deux sorties supérieures. À ceux qui adoptent cette méthode,
il est conseillé de na pas canaliser plus de deux bouches afin d'éviter
que l'air ne se disperse à l'intérieur des tubes.
Airsystem B70
Contrairement à tous les autres modèles, l'Airsystem B70 n'a pas, pour
des raisons de fabrication, les demi-plaques sous la sole mais sur les
côtés en acier. Les plaques ont une forme circulaire Ø 150 mm et
doivent toutes les deux être ouvertes si l'on souhaite canaliser deux
bouches pour la diffusion d'air chaud de convection (figure 2).
Pour ouvrir les demi-plaques, qu'elles soient situées sur le côté ou sous le
corps du foyer, il suffit de taper à l'aide d'un marteau en caoutchouc sur les
plaques déjà précoupées et d'enlever le profil qui se détache du corps.
ATTENTION !
Lorsque le foyer fermé est préparé selon ce système
(demi-plaques enlevées), il est DÉCONSEILLÉ
d'installer successivement le kit de ventilation
forcée.
4.2.2. Convection forcée ( VF )
Si ce système est adopté, il ne faut pas enlever les demi-plaques
situées sur la partie inférieure ou latérale du corps et acheter le KIT DE
VENTILATION FORCÉE 180-480-620 m 3 /h en option.
Procéder en suivant les indications du paragraphe 4.8 “Installation du
kit de ventilation forcée”.
4.3. DÉBLOCAGE DES CONTREPOIDS
Le foyer fermé est livré avec les contrepoids de coulissement bloqués
pour éviter que durant le transport et l'emplacement de dangereux
contre-coups endommagent les parties intéressées par le coulissement
ou la porte et la vitre en vitrocéramique.
Pour débloquer les contrepoids et donc la porte, enlever les vis comme
indiqué à la figure 3 des deux côtés du foyer fermé.
Enlever les vis de fixation des contrepoids
uniquement après avoir positionné le foyer fermé et
pour contrôler que la vitre soit intacte.
NE PAS DÉPLACER LE FOYER FERMÉ SANS LES VIS
DE FIXATION DES CONTREPOIDS
Les dommages dus à la non-observation de cette
règle sont à la charge du client ou de qui que ce soit.

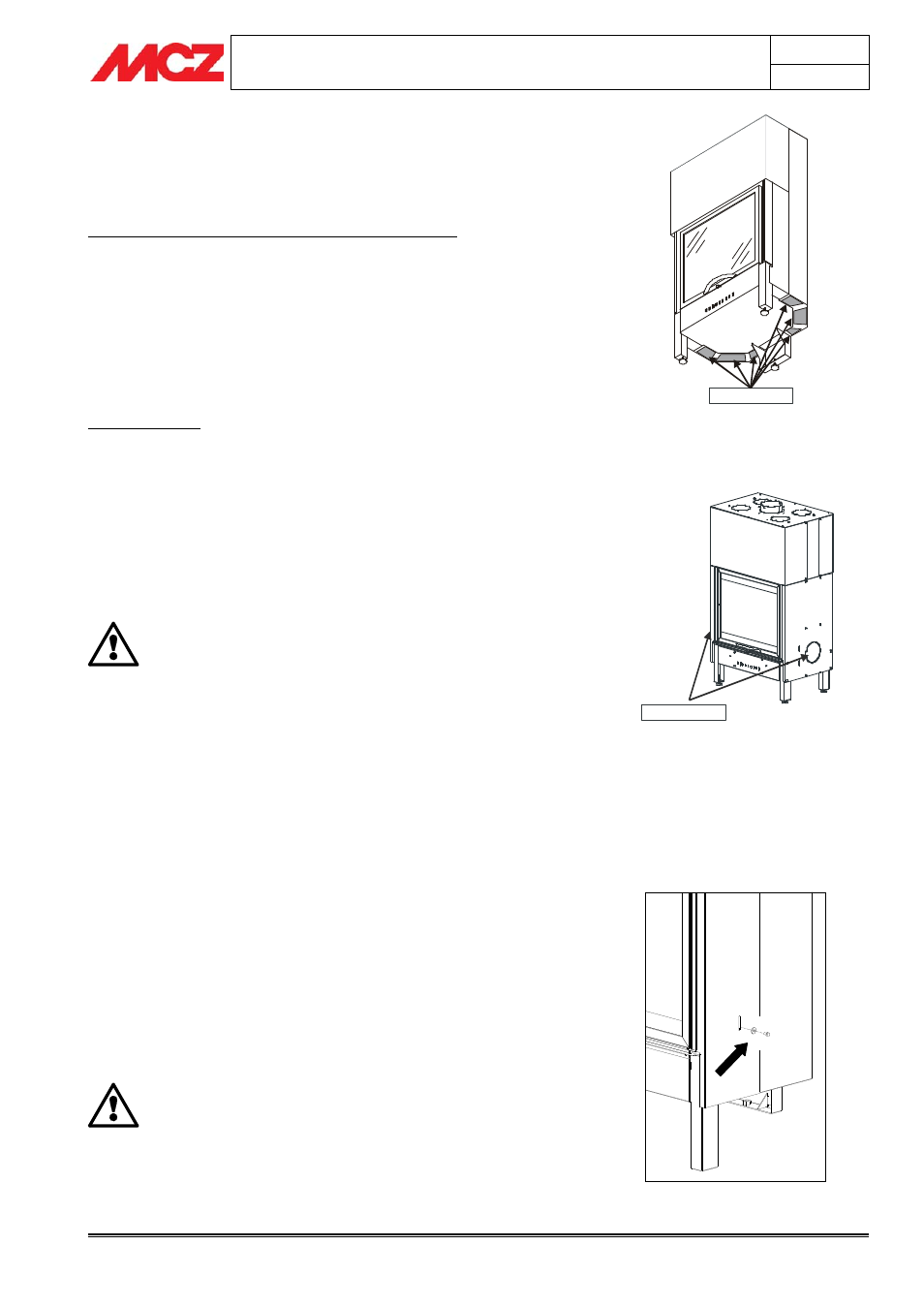

Figure 1 – Demi-plaques ligne Airsystem
Figure 2 – Demi-plaques Airsystem B70
Figure 3 – Vis de blocage des contrepoids
DEMI-PLAQUES
FOND
FOYER FERME VU
DU DESSOUS
DEMI-PLAQUES
