FOYER FERMÉ AIRSYSTEM Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI page
10
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
IMPORTANT !
Au cas où vous auriez des doutes en ce qui concerne
les prestations de votre conduit de fumée et où les
dimensions de celui-ci seraient différentes de celles
recommandées, il est vivement conseillé de faire
effectuer par un technicien agréé MCZ, une
inspection des lieux et une mesure instrumentale des
prestations du conduit de fumée (mesure avec
micromanomètre)
MCZ s.p.a. décline toute responsabilité en cas de
mauvais fonctionnement du foyer fermé imputable à
un conduit de fumée mal dimensionné et ne
répondant pas aux exigences requises dans le
tableau technique.

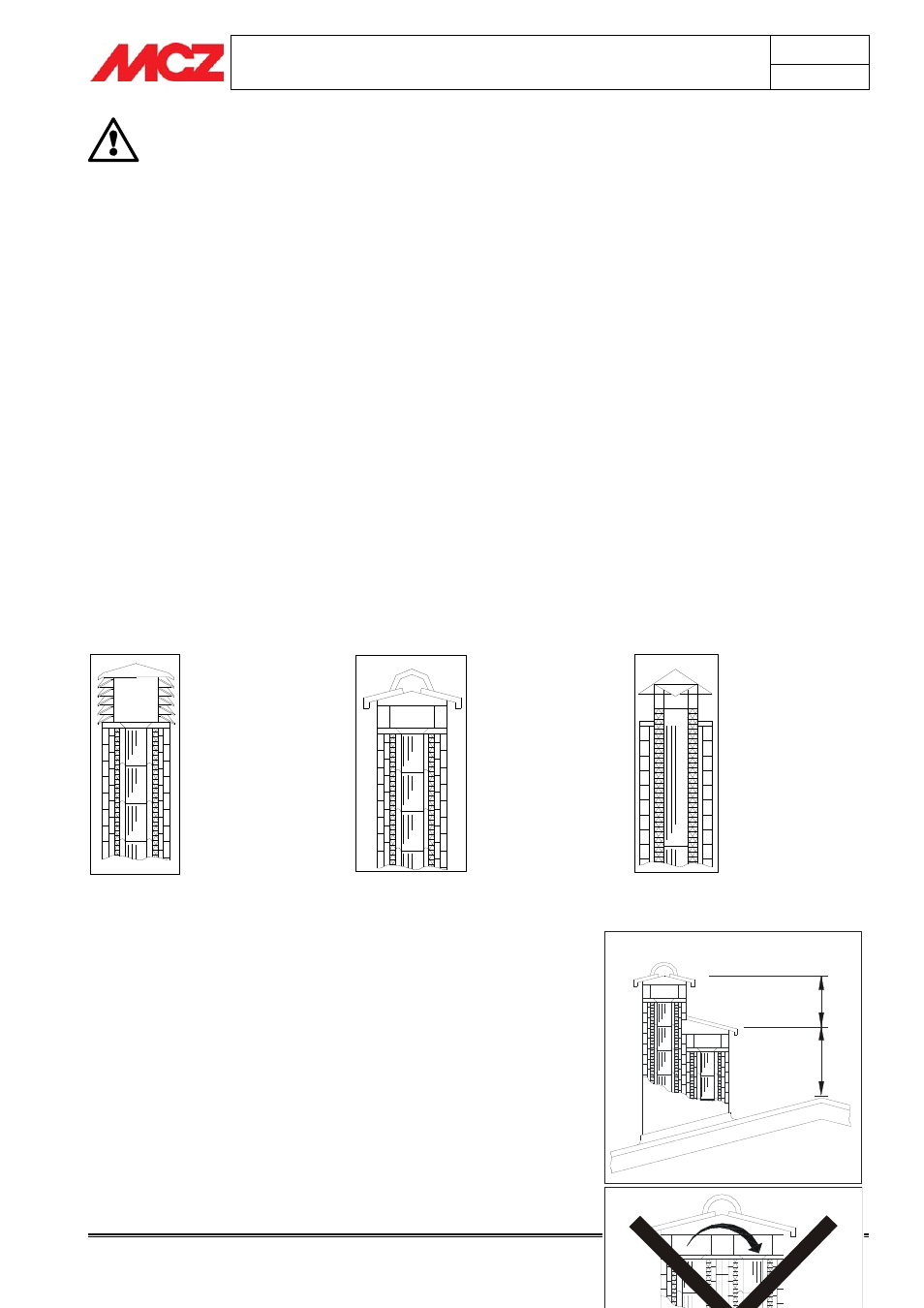

2.6. SORTIE DE TOIT
Souvent, si elle est sous-évaluée, elle représente l'empêchement
terminal au bon fonctionnement du “système conduit”.
Le tirage du conduit de fumée dépend également de sa sortie de toit.
Il est donc indispensable que, si elle est réalisée de manière artisanale,
le développement des quatre sections de la bouche mesurent plus de
deux fois la section intérieure du conduit de fumée.
Puisqu'elle doit toujours dépasser le faîte, la sortie de toit sera
exposée aux intempéries (vent). Il est donc recommandé
d'installer une sortie de toit de type industrielle.
La sortie de toit doit répondre aux exigences suivantes :
• avoir une section intérieure équivalente à celle du conduit de fumée.
• avoir une section utile de sortie non inférieure au double de la
section intérieure du conduit de fumée.
• être réalisée de manière à ce que tout corps étranger (pluie,
neige ou autre) ne pénètre dans le conduit de fumée.
• être positionnée de manière à assurer une adéquate dispersion
des fumées et, dans tous les cas, en-dehors de la zone de
reflux où il se forme plus facilement des contre-pressions.
Sortie de toit
industrielle, à
éléments superposés
préfabriqués,
permettant une
excellente élimination
des fumées.
Sortie de toit
traditionnelle
artisanale. La juste
section de la bouche
doit correspondre à
2 fois minimum la
section intérieure du
conduit de fumée -
le rapport idéal est 2
fois et demie -.
Sortie de toit pour
conduit de fumée en
acier avec cône
intérieur du déflecteur
des fumées.
1
m
t
0,
5
m
t
