FOYER FERMÉ AIRSYSTEM

Chapitre 4

MANUEL D'INSTALLATION ET D'EMPLOI

page

20

Installation et montage

Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

4.7. PRISE D'AIR EXTÉRIEURE ET INTÉRIEURE

4.7.1. Foyer fermé à ventilation naturelle

Si le foyer fermé est installé avec ventilation naturelle, c'est-à-dire sans

électroventilateur, effectuer une prise d'air externe comburant de 300

cm² nets à l'arrière du corps de manière à faire arriver toujours de l'air

frais sous le foyer fermé.

(figure 7)

Il est indispensable que cette disposition soit fidèlement respectée,

sinon la faible quantité d'oxygène peut préjuger aussi bien la

combustion que le rendement calorique du produit.

4.7.2. Foyer fermé à ventilation forcée

4.7.2.1.

Canalisations pour kit VF 480-620 m

3

/h

Si le foyer fermé est installé à ventilation forcée, c'est-à-dire en

exploitant un ventilateur de 480 ou 620 m

3

/h, réaliser les prises d'air et

les canalisations de la manière suivante :

Pour une correcte circulation de l'oxygène à l'intérieur de la pièce, il

est préférable de raccorder une des canalisations à l'extérieur de

l'habitation en effectuant une prise d'air de 150 cm², de manière à

pouvoir prélever de l'air propre et frais, et l'autre à l'intérieur de la

pièce où est installé le foyer fermé (celle-ci aussi de 150 cm²).
Cette modalité permet une correcte installation de l'air à l'intérieur

de la pièce et un meilleur refroidissement de la structure du foyer

fermé.

(Figure 8)

Au cas où il ne serait pas possible d'effectuer ce type de raccordement,

il faut tout de même raccorder les deux canalisations, même si celles-ci

sont toutes les deux orientées à l'extérieur ou à l'intérieur. Selon le

choix, les températures de fonctionnement seront légèrement

supérieures ou inférieures à la moyenne mais celles-ci ne

compromettent pas le fonctionnement du produit.

RACCORDER TOUJOURS LES DEUX CANALISATIONS

ET LES AMENER TOUJOURS HORS DE L'HABILLAGE

DU FOYER FERMÉ.
SI CETTE DIRECTIVE N'EST PAS RESPECTÉE, LE

VENTILATEUR, AYANT LA PRÉDOMINANCE, PEUT

ASPIRER AUSSI L'AIR DESTINÉ À LA GRILLE

FRONTALE DU FOYER FERMÉ NÉCESSAIRE À LA

COMBUSTION

4.7.2.2.

Canalisations pour kit VF 180 m

3

/h (Airsystem B70)

Contrairement au kit VF 480-620 m

3

/h, le kit VF 180 m

3

/h ne

nécessite pas de canalisations, car la plus petite puissance des

ventilateurs et leur position par rapport au foyer fermé, permettent le

correct fonctionnement de l'installation à condition qu'arrive une

importante quantité d'air sous le corps du foyer.
Considérant que ce type de foyer est normalement installé sur une

paroi interne de la maison et qu'il n'est presque jamais possible de

canaliser à l'extérieur de la maison comme pour le modèle

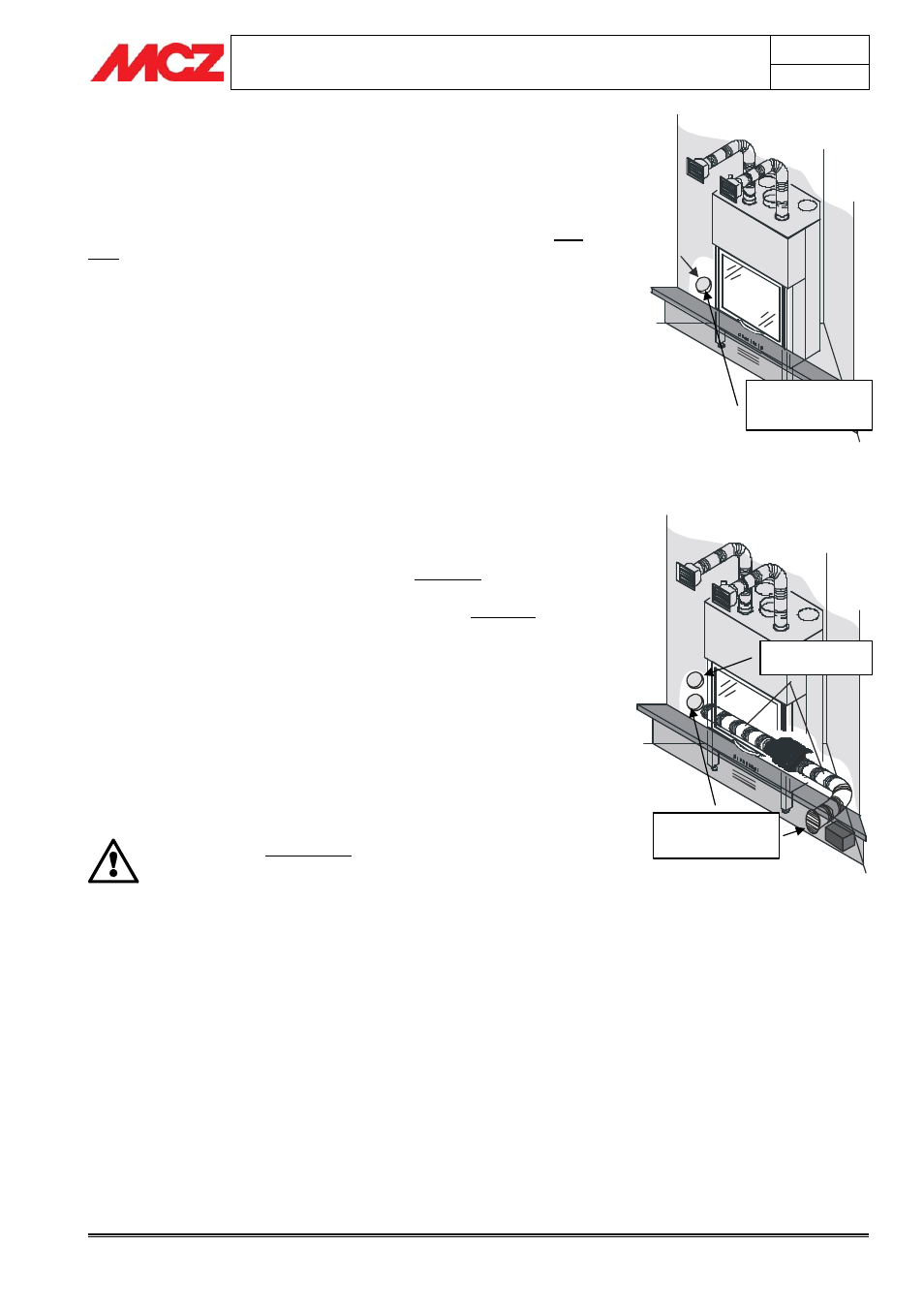

Figure 7 – Prise d'air externe comburant et de

ventilation naturelle

Figure 8 – Prise d'air pour canalisations du

ventilateur et prise d'air comburant.

Prise d'air de 300 cm

2

pour l’air comburant et de
convection naturelle

Prises d'air intérieure et
extérieure de 150 cm

2

pour

l’air de ventilation forcée.

Prise d'air comburant de
150 cm

2
