Emploi de la case de mesure
Une frappe du bouton u à la droite de la barre d’outils affiche la case de mesure. Une
frappe de t faire revenir à la barre d’outils normale.
8-3-4
Edition de figures
Vous pouvez utiliser la case de mesure pour effectuer les opérations suivantes.
Voir les mesures d’une figure
En affichant la case de mesure et sélectionnant une figure, vous pouvez voir une
combinaison des mesures suivantes selon le type d’objet sélectionné : coordonnées,
distance, pente, direction, équation, rayon, circonfairence, aire, périmètre, angle, tangence,
incidence de la congruence ou point d’une courbe.

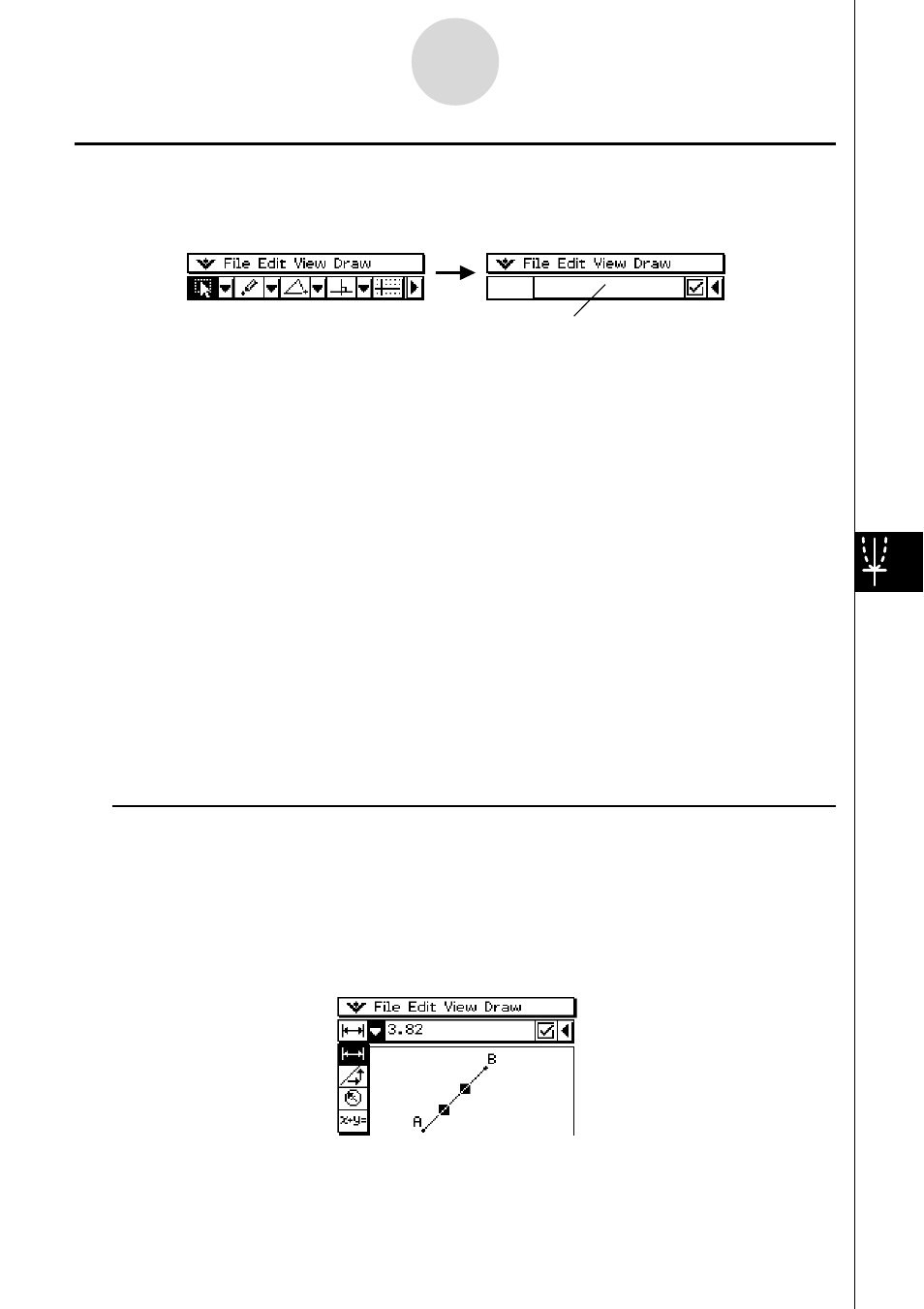

Barre d’outils normale Case de mesure
Spécifier une mesure d’une figure
Après avoir affiché la case de mesure, vous pouvez sélectionner une partie d’une figure et
changer les valeurs numériques de la mesure correspondante. Vous pouvez par exemple
spécifier les coordonnées d’un point, la longueur d’un segment (distance entre deux
extrêmes), l’angle formé par deux droites, etc.
Fixer la mesure d’une figure
Après avoir affiché la case de mesure, vous pouvez sélectionner une partie d’une figure puis
fixer la mesure appropriée. Vous pouvez par exemple fixer les coordonnées d’un point, la
longueur d’un segment, l’angle formé par deux droites, etc.
k Voir les mesures d’une figure
Le type d’informations qui apparaissent dans la case de mesures dépend de la figure
actuellement sélectionnée. Si un segment de droite est sélectionné, par exemple, la case de
mesure montre la distance, la pente, l’angle de l’axe
x et l’équation de cette droite. Vous
pouvez spécifier le type d’informations que vous voulez voir en tapant sur le bouton fléché
vers le bas à la gauche de la case de mesure, puis en tapant sur l’icône appropriée dans la
palette d’icônes qui apparaît.
