6 Mise en service
6.1 Mise en service de l’onduleur
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Fixation correcte de l’onduleur
– Raccordement correct du câble AC (réseau)
– Raccordement complet des câbles DC (strings photovoltaïques)
– Les entrées DC inutilisées sont obturées par les connecteurs DC et les bouchons d’étanchéité
correspondants
– Couvercle du boîtier vissé fermement
– Interrupteur-sectionneur DC externe connecté, si existant, Electronic Solar Switch (ESS)
solidement enfiché
– Configuration correcte du disjoncteur miniature
2. Activez le disjoncteur miniature.
☑ Les 3 DEL s’allument ou clignotent : la phase de démarrage commence.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL jaune ou rouge s’allume ou clignote : présence d’un dysfonctionnement. Continuez
à partir du point 3.
3. Lisez le chapitre 9 « Recherche d’erreurs » (Page 53) et supprimez l’erreur ou le
dysfonctionnement le cas échéant.

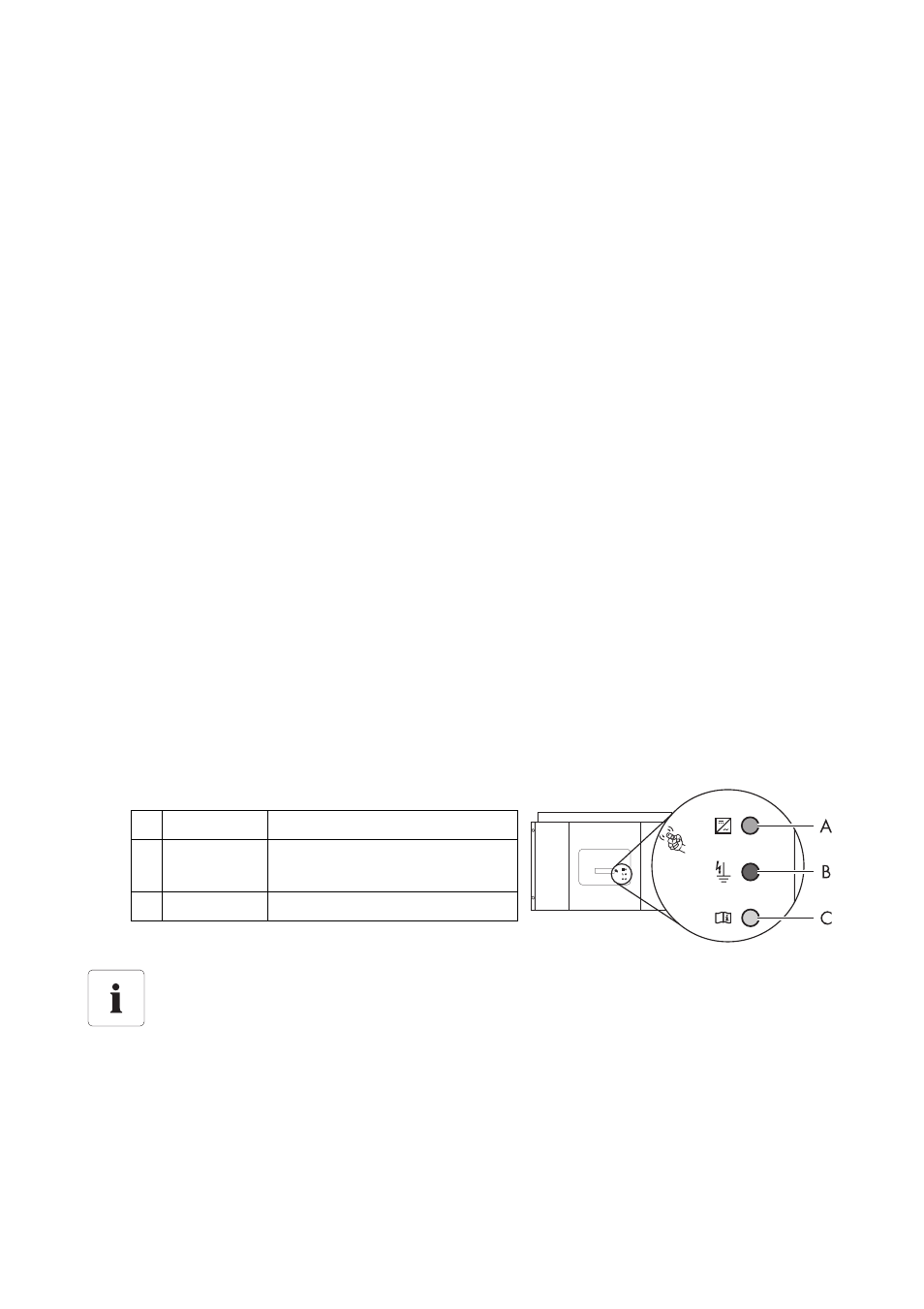

A DEL verte
En service
B DEL rouge
Défaut à la terre ou varistance
défectueuse
C DEL jaune
Dysfonctionnement
Autotest selon la norme DK 5940, Ed. 2.2 lors de la première mise en service
(uniquement pour l’Italie)
La norme italienne DK 5940 exige qu’un onduleur ne soit raccordé au réseau électrique
public qu’une fois les temps de coupure pour la surtension, sous-tension, fréquences
minimale et maximale contrôlés.
Démarrez l’autotest comme décrit au chapitre 6.3 « Autotest selon la norme DK 5940, Ed.
2.2 (uniquement pour l’Italie) » (Page 41). Le test dure environ 8 minutes.
