Raccordement électrique

Instructions d’installation

SB25-30-IA-fr-51

27

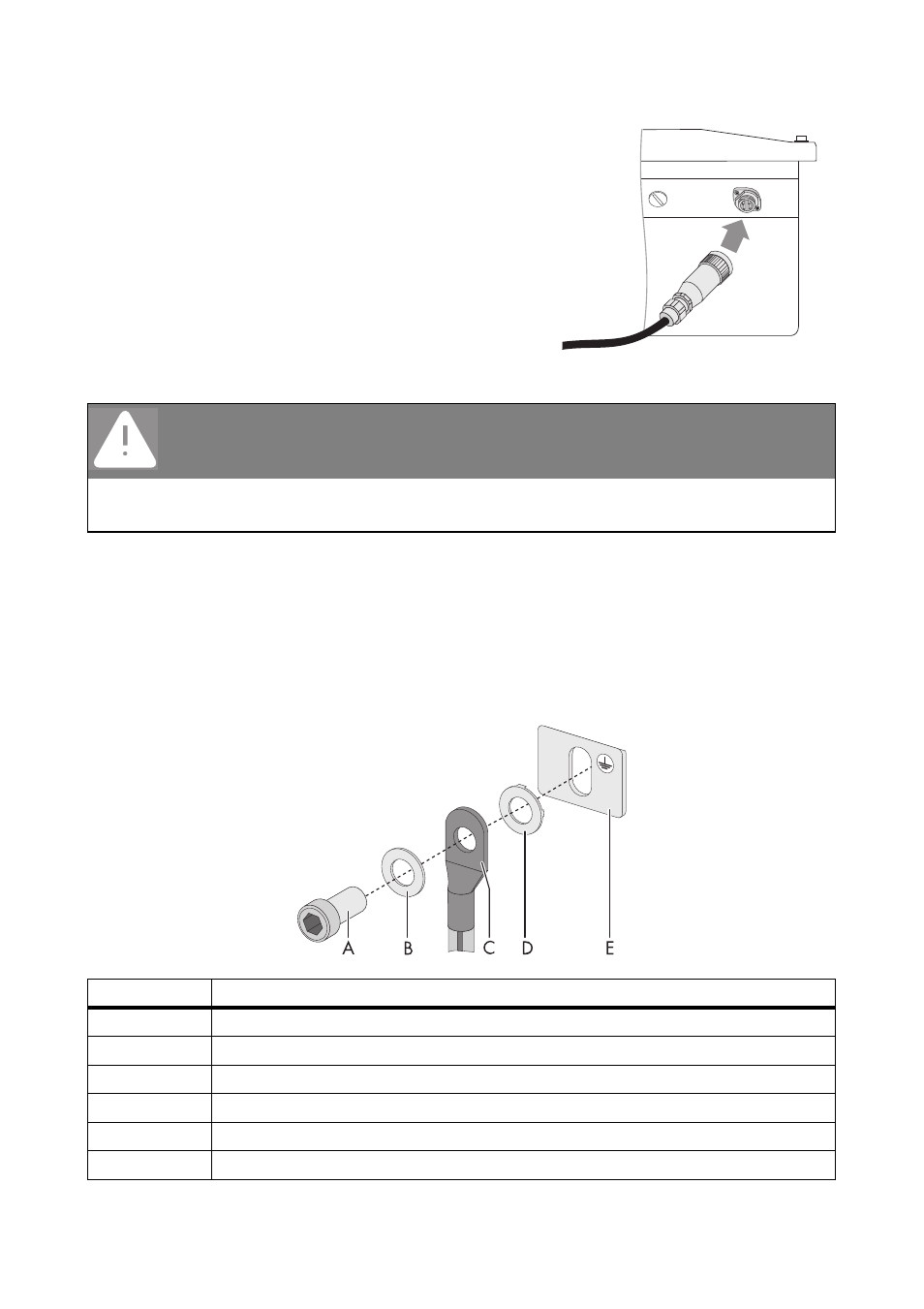

16. Enfichez la prise femelle AC dans l’embase AC de

l’onduleur. Si nécessaire, retirez préalablement le
bouchon de protection.

17. Vissez et serrez la bague filetée de la prise femelle

AC sur l’embase AC au niveau de l’onduleur. La
bague filetée sert à l’étanchéité et à la décharge de
traction de la prise femelle AC.

☑ Le câble AC est raccordé à l’onduleur.

5.2.3 Raccordement d’une mise à la terre supplémentaire

Si un second conducteur de protection, une mise à la terre supplémentaire ou une liaison
équipotentielle sont nécessaires, vous pouvez en outre mettre l’onduleur à la terre au niveau du
boîtier.

Vue d’ensemble de la mise à la terre supplémentaire

DANGER
Haute tension dans l’onduleur : danger de mort

• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le

générateur photovoltaïque raccordé.

Objet

Description

A

Vis cylindrique M6x12 (incluse dans le contenu de livraison)

B

Rondelle

C

Cosse d’extrémité (M6) avec conducteur de protection

D

Rondelle autobloquante (incluse dans le contenu de livraison)

E

Languette métallique située sur la face inférieure du boîtier

F

Support mural de l’onduleur
