SMA Solar Technology AG

Raccordement électrique

Instructions d’installation

SB25-30-IA-fr-51

21

5.1.2 Vue intérieure

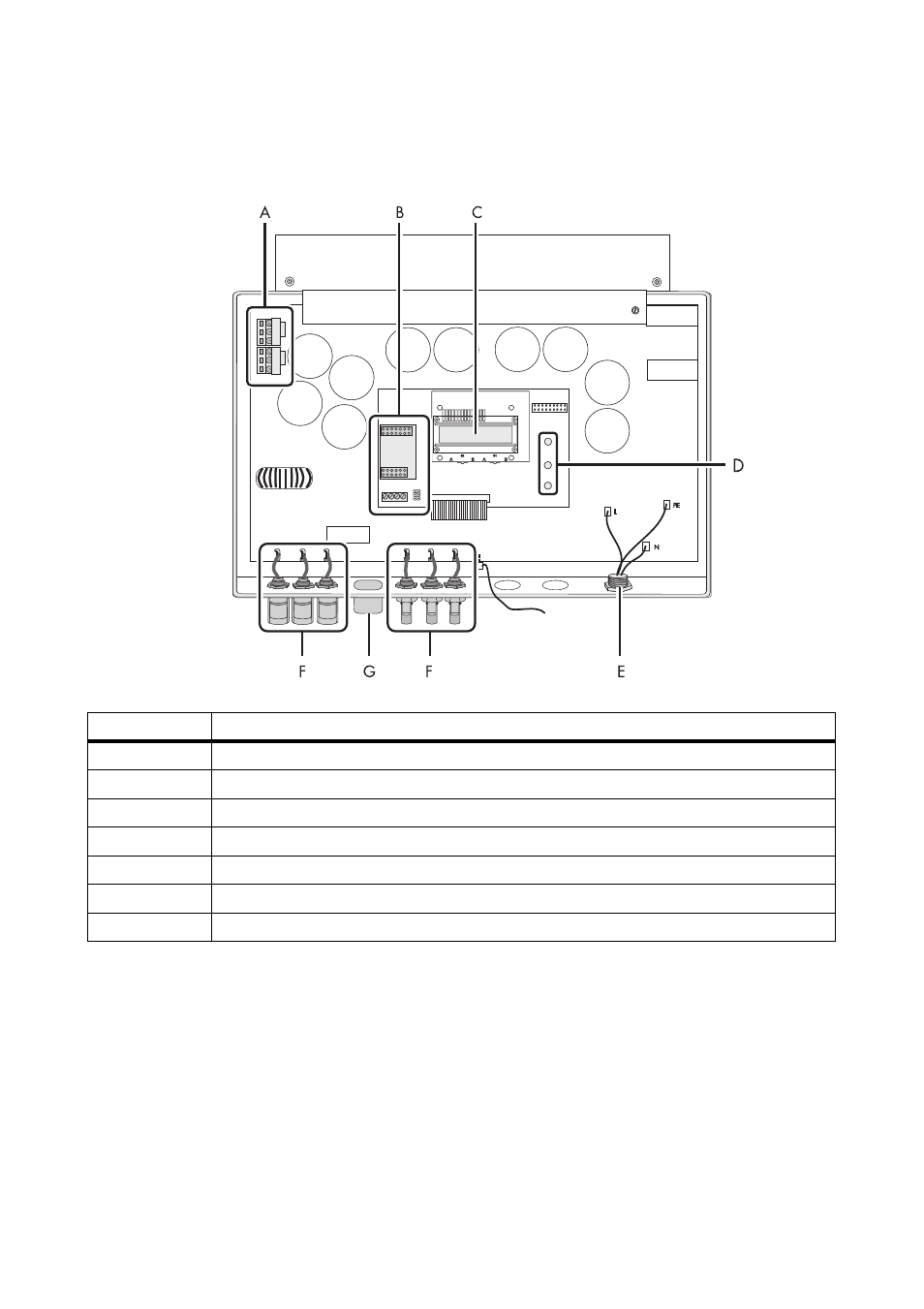

La figure suivante montre les différents composants et zones de raccordement de l’onduleur ouvert.

* Si vous avez commandé l’onduleur sans ESS, l’onduleur est équipé d’1 connecteur DC négatif et d’1 connecteur DC positif.
** en option

Objet

Description

A

Varistances

B

Zone de raccordement et ports pour une communication optionnelle via RS485

C

Écran

D

DEL d’affichage de l’état de fonctionnement

E

Embase pour le raccordement AC

F

Connecteurs DC*

G

Embase pour l’Electronic Solar Switch (ESS)**
