Raccordement électrique SMA Solar Technology AG
30 SB25-30-IA-fr-51 Instructions d’installation

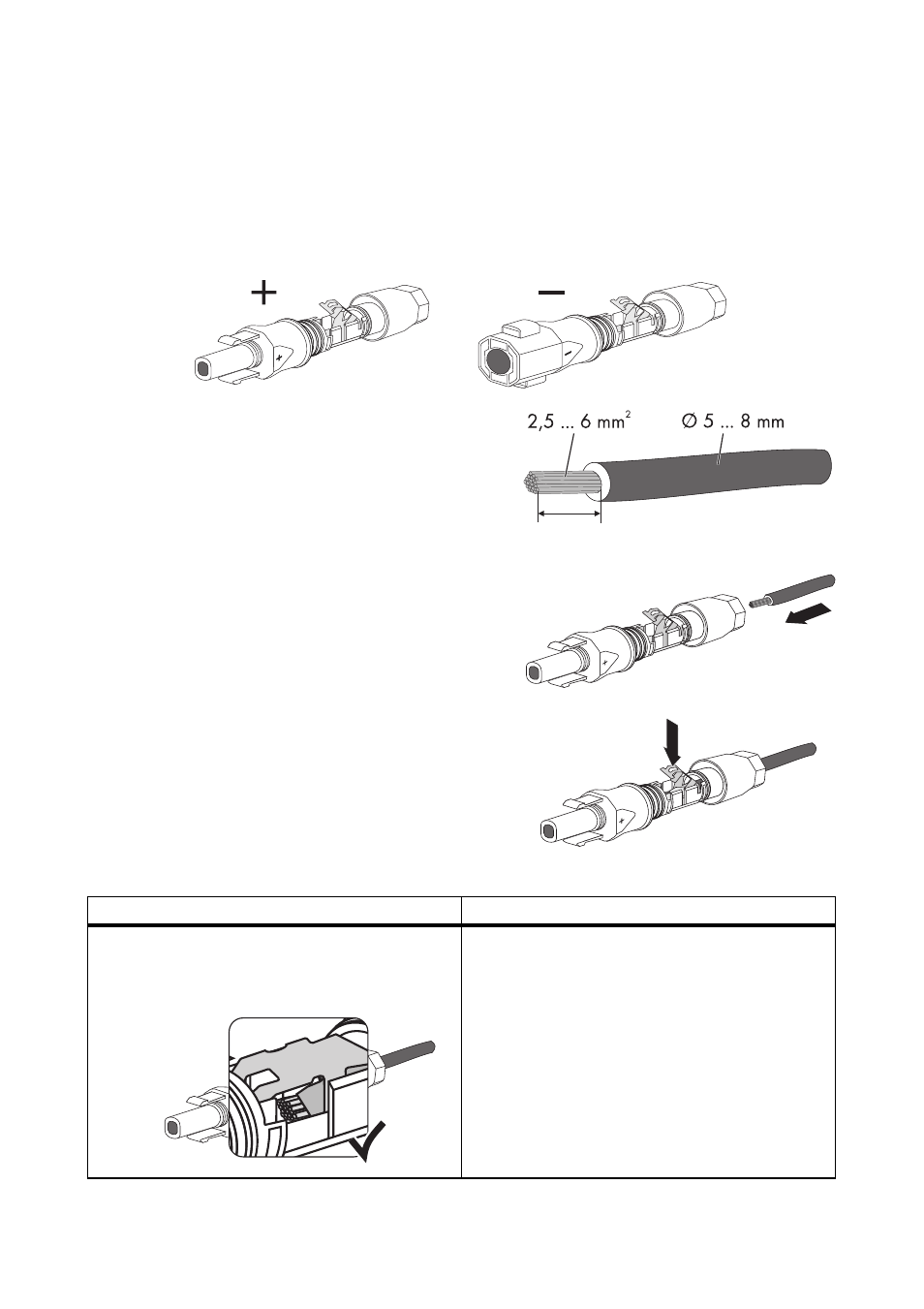

5.4.2 Assemblage des connecteurs DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la bonne polarité. Les
connecteurs DC sont marqués d’un « + » et d’un « – ».
Exigences relatives aux câbles :
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé jusqu’en butée dans la
fiche.
2. Appuyez sur le serre-câble vers le bas jusqu’à ce
que vous l’entendiez s’encliqueter.
3. Vérifiez la bonne fixation du câble :
Résultat Mesure
☑ Si les conducteurs sont visibles dans le
logement du serre-câble, le câble est alors
correctement fixé.
• Continuez à partir du point 4.
