SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SB25-30-IA-fr-51
35

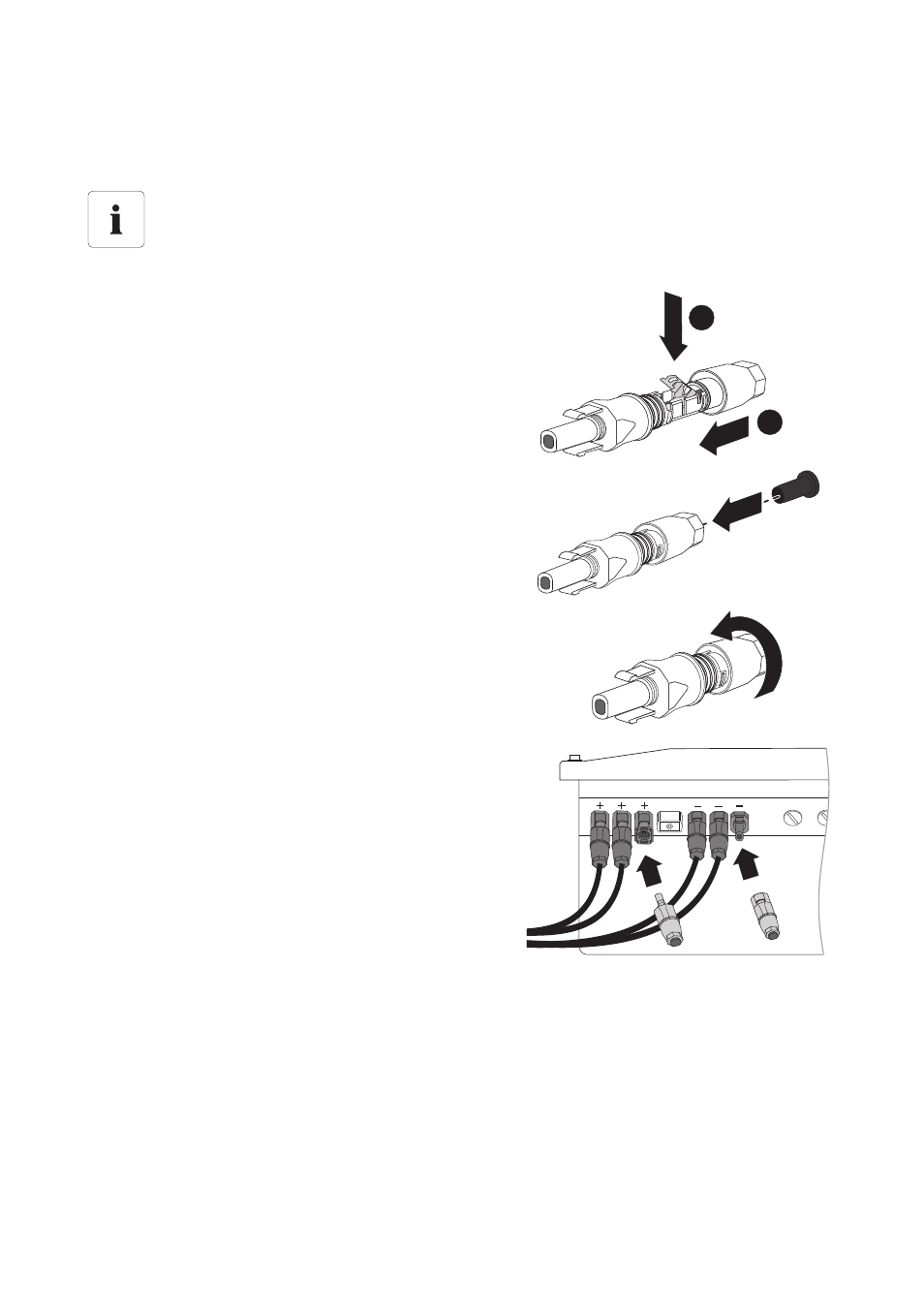

7. Pour assurer l’étanchéité de l’onduleur, toutes les entrées DC non utilisées doivent être obturées
comme suit avec des connecteurs DC et des bouchons d’étanchéité :
– Dans le cas des connecteurs DC non utilisés,
poussez le serre-câble vers le bas, puis poussez
le raccord à vis sur le filetage.
– Insérez le bouchon d’étanchéité dans le
connecteur DC.
– Serrez à fond le connecteur DC (couple :
2 Nm).
– Insérez les connecteurs DC avec les bouchons
d’étanchéité dans les entrées DC
correspondantes au niveau de l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière
audible.
8. Assurez-vous que tous les connecteurs DC sont bien serrés.
Bouchons d’étanchéité
• N’insérez PAS les bouchons d’étanchéité DIRECTEMENT dans les entrées DC de
l’onduleur.
+
1
2
+
+
